4 Installation
Verkabelung Mögliche Kabel (abhängig vom Gerätetyp und den installierten optionalen Ausstattungen)
a ▪ Verbindungskabel zwischen Innen­ und Außengerät
▪ Normaltarif­Netzanschluss
▪ Wärmepumpentarif­Netzanschluss
▪ Wärmepumpen­Konvektor (optional)
▪ Raumthermostat (Option)
▪ 3­Wege­Ventil (Option bei einem Speicher)
▪ Absperrventil (bauseitig zu liefern)
▪ Brauchwasserpumpe (bauseitig zu liefern)
b ▪ Verbindungskabel zwischen Innengerät und Gasboiler (Anweisungen zum Anschließen finden Sie in der
Boileranleitung)
c ▪ Außentemperaturfühler (Option)
▪ Benutzerschnittstelle
▪ Innentemperaturfühler (Option)
▪ Stromzähler (bauseitig)
▪ Kontakt für Wärmepumpentarif­Netzanschluss
▪ Gaszähler (bauseitig)
3 Zwecks Zugentlastung und auch um zu verhindern, dass Kabel
mit Rohren und scharfen Kanten in Berührung kommen, die
Kabel mit Kabelbinder an den Kabelbinderhalterungen
befestigen.
ACHTUNG
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.
HINWEIS
Weitere technische Daten der verschiedenen Anschlüsse
befinden sich auf der Innenseite des Innengeräts.

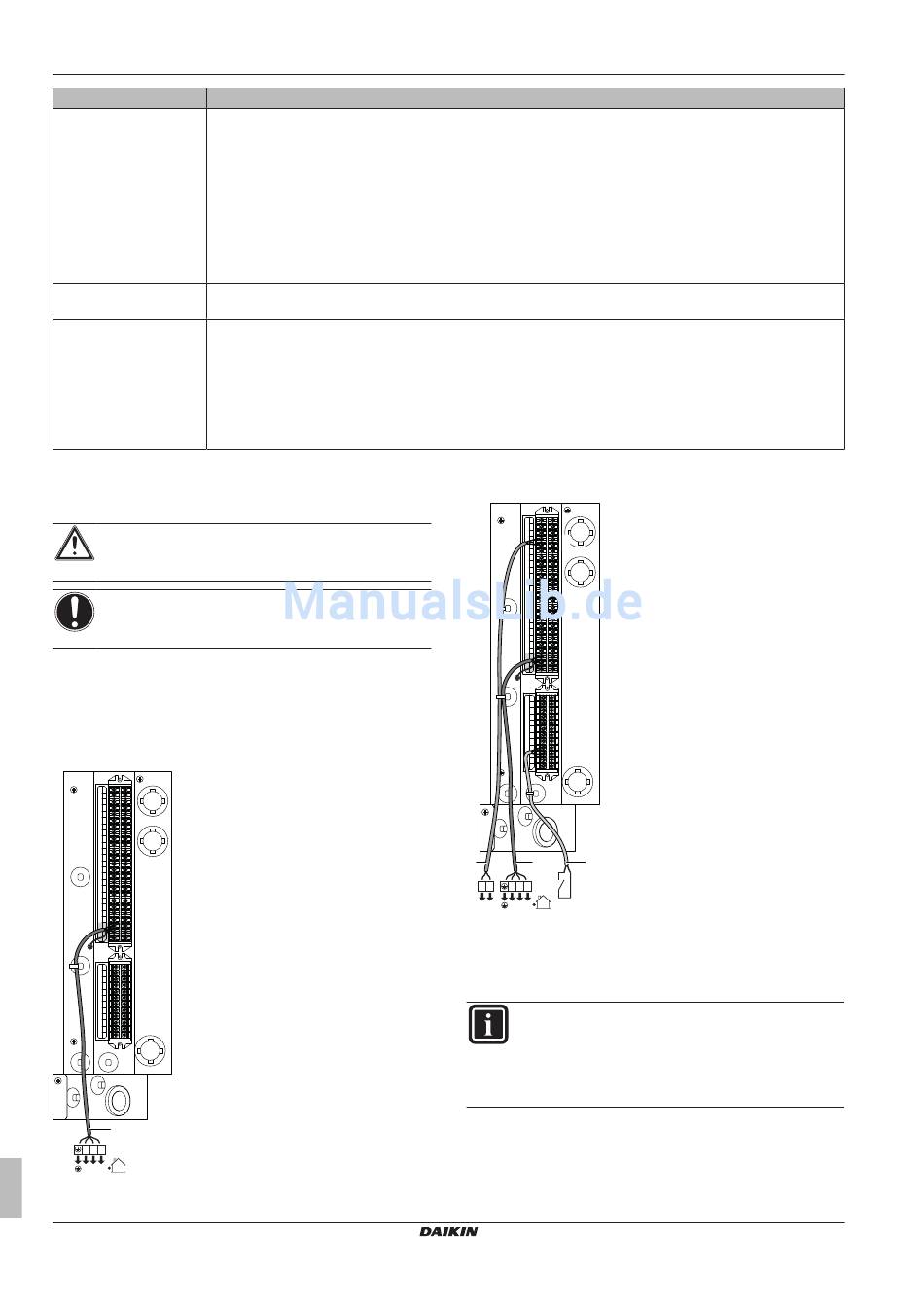

4.5.2 So schließen Sie die
Hauptstromversorgung des Innengeräts
an
1 Schließen Sie die Hauptstromversorgung an.
Bei Normaltarif­Netzanschluss
X2M
3
X1M
2
1
X5M
a
1 2 3
1 2 3
Legende: siehe Abbildung unten.
Installationsanleitung
8
Bei Wärmepumpentarif­Netzanschluss
31
30
X2M
3
X1M
2
1
4
X5M
3
c
b a
L N 1 2 3
S1S
L N 1 2 3
a Verbindungskabel (=Hauptstromversorgung)
b
Normaltarif­Netzanschluss
c Kontakt für Wärmepumpentarif­Netzanschluss
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
INFORMATION
Wenn das System an einen Wärmepumpentarif­
Netzanschluss angeschlossen ist, ist ein separater
Normaltarif­Netzanschluss erforderlich. Ändern Sie den
Anschluss X6Y gemäß dem Elektroschaltplan auf der
Innenseite des Innengeräts.
Daikin Altherma Hybrid­Wärmepumpe – Wärmepumpemodul
EHYHBH05AAV3 + EHYHBH/X08AAV3
4P349587­1C – 2013.10
