Montage Impulszählmodul
Das Modul ist vorzugsweise an der Wand zu
montieren.
Von einer Montage an ein Wasser führendes
Rohr oder direkt an den Volumengeber ist ab-
zusehen. Der Montageadapter an der Gehäuse-
rückseite kann sowohl für die Hutschienen- als
auch für die Wandmontage verwendet werden.
Für die Wandmontage den Montageadapter ab-
nehmen und um 180° drehen, den Adapter mit
min. 2 Schrauben an der Wand befestigen und
das Modul einhängen.
Bei Hutschienenmontage den Montageadapter
etwas nach oben ziehen, das Modul auf die Hut-
schiene setzen und den Montageadapter wieder
nach unten schieben, bis dieser einrastet.

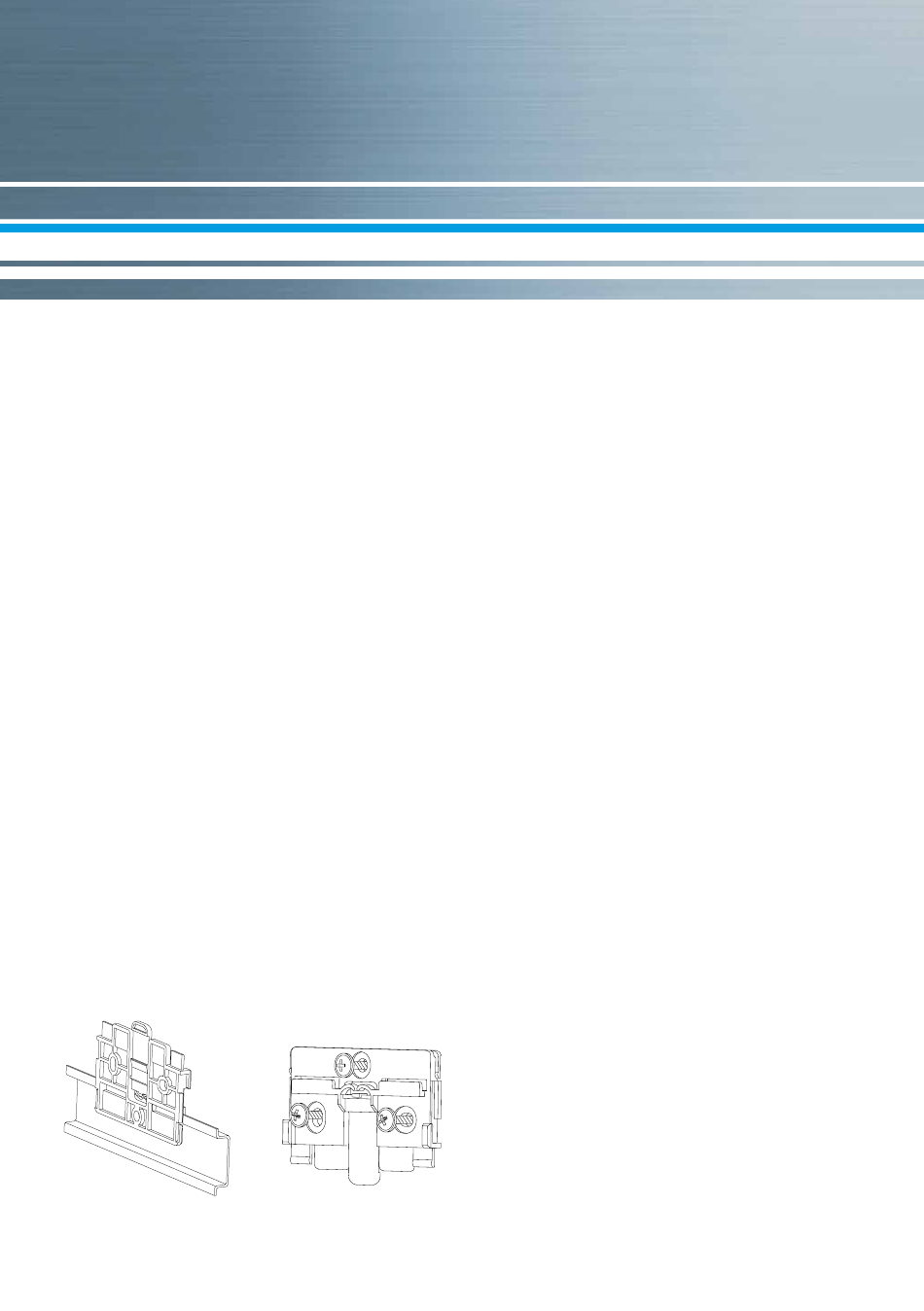

Montage auf Hutschiene Montage an der Wand
Anschluss Volumengeber
Bei mechanischen Volumengebern mit Reed-
kontakt ist der Anschluss der Adern beliebig.
Bei Zählern mit elektronischem Kontaktausgang
ist beim Anschluss an den Haupteingang auf die
Polung zu achten.
Fernversorgung
Die optionale externe Spannungsversorgung ist
an einer kleinen senkrechten Linie auf der rech-
ten Seite im Display erkennbar.
Bei Ausfall der externen Spannungsversorgung
wird automatisch auf Batteriebetrieb umge-
schaltet.
Die Lebensdauer der internen Batterie ist im
Menü (Anzeigenübersicht Ebene 3) abfragbar.
Nach Erreichen des Datums muss die Batterie
ggf. ausgetauscht werden.
