VERWENDUNG DES OPTIONALEN INSERTIONS-/
EXTRAKTIONSWERKZEUGS
Das Insertions-/Extraktionswerkzeug ist ein optionales, getrenntes Gerät, das bei jedem VN2000 verwendet werden kann,
unabhängig davon, ob er Flüssigkeiten, Gase oder Dampf misst . Der Zweck des Werkzeugs ist es, bei der Installation oder der
Entfernung eines Messgeräts von der Strömung, die unter Druck steht, zu helfen . Das Werkzeug an das Messgerät anbringen,
bevor das Messgerät selbst eingestellt wird .
Das Werkzeug verfügt über zwei Klemmgruppen:
• Die Klemmgruppe mit der größeren Gabel, die sich auf der Unterseite des Werkzeugs befindet, sichert die
Dichtungsgruppe des Messgeräts und verhindert ihre Bewegung .
• Die Klemmgruppe mit der kleineren Gabel, die sich auf der Oberseite des Werkzeugs befindet, sichert den Schaft
des Messgeräts .
Verwendung des Werkzeugs für die Installation eines Messgeräts
1 . Das Werkzeug auf seine Seite legen, wobei die Gewindespindel Ihnen gegenüberliegen muss und die Gabeln der
Klemmgruppen nach oben gerichtet sind .
2 . Den Vortex VN2000 in die Klemmgabeln, mit der unteren (größeren) Klemmgruppe um die Dichtungsgruppe des Vortex
VN2000, direkt unter die gefräste Stufe auf der Dichtung legen und die obere (kleinere) Klemmgruppe um den Schaft
des Messgeräts 2 Zoll von der Oberseite des Schafts nach unten legen .
3 . Die Spitzen der Klemmgruppen mit im Lieferumfang beinhalteten Schrauben an den Gabeln befestigen . Sicherstellen,
dass die Schrauben gut angezogen sind .
4 . Die große Sechskantmutter lösen, damit sich die Sonde bewegen kann . Sicherstellen, dass die große Sechskantmutter
vollständig vom Gewinde der Dichtungsgruppe entfernt ist
5 . Einen standardmäßigen 1 1/8 Zoll Steckschlüssel verwenden, um die Mutter an dem Ende der Gewindespindel zu drehen,
damit die Sonde herausgezogen wird, bis das Insertionsende innerhalb der Dichtungsgruppe ist .
6 . Gewindedichtband auf dem Gewindeende des Messgerätschafts anbringen .
Januar 2017

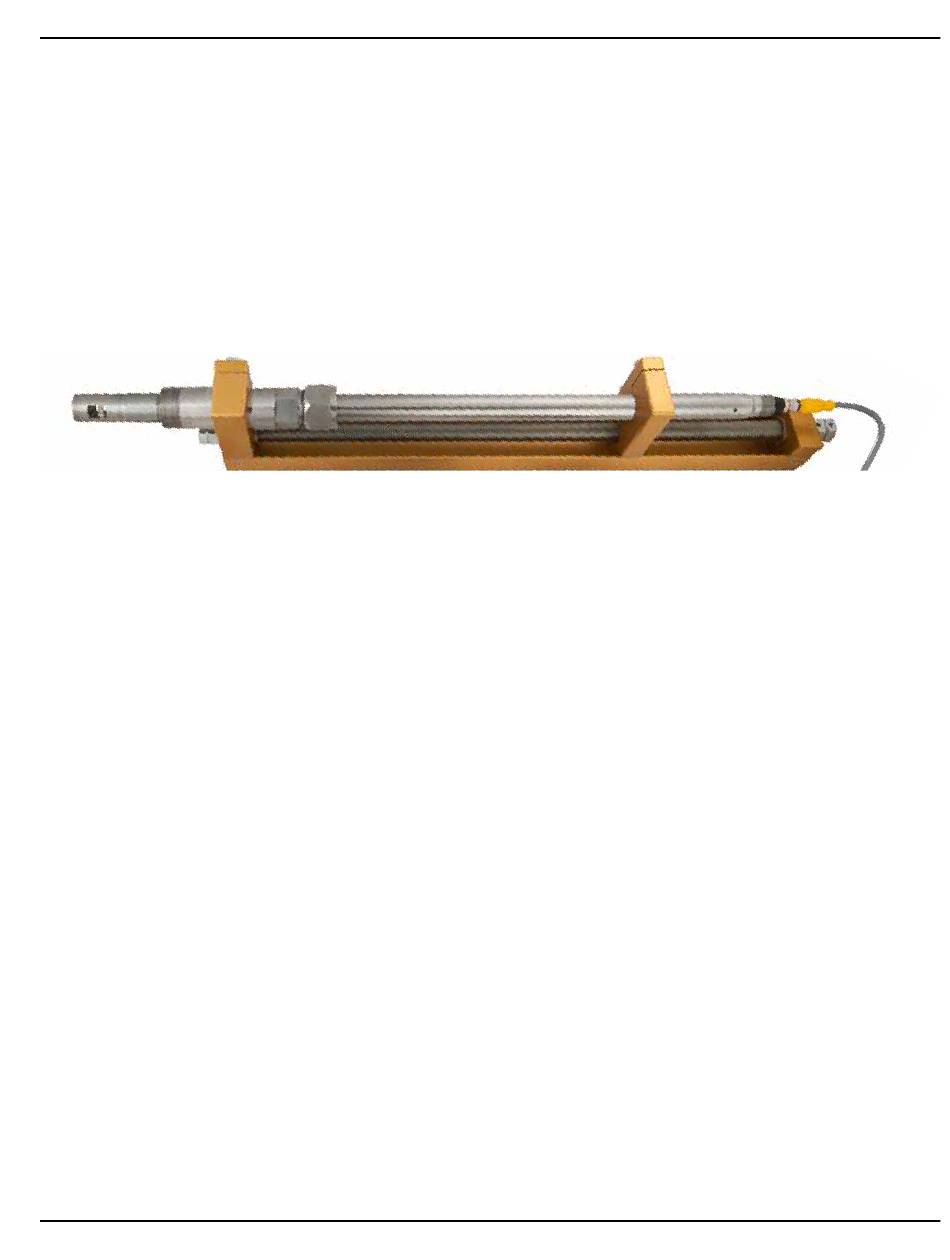

Abbildung 4: An VN2000 und Dichtungsgruppe angebrachtes Insertionswerkzeug
