Installation

Die Hochtemperaturmethode umfasst das Einführen des Vortex VN2000 durch ein Ventil mit Volldurchgang und erfordert
einen größeren Bereich für die Entfernung und Installation .
H INWEISS:
Verwenden Sie das Insertions-/Extraktionswerkzeug für druckführende Rohre . Siehe
Insertions-/Extraktionswerkzeugs" auf Seite
Der Vortex VN2000 wird fertig zusammengebaut, getestet und installations- und betriebsbereit an seinem permanenten Ort
geliefert . Diese Anweisungen setzen voraus, dass das Rohr mit einem 1 1/2 Zoll Loch, einem Weldolet®, einem Nippel und
einem Ventil angebracht wurde . Das Ventil muss eine Gewindevollbohrung sein .
Wenn die Flanschversion verwendet wird, wird ein Flansch mitgeliefert . Dieser Flansch hat eine Gesamthöhe von 3 Zoll .
Das muss bei der Installation des Nippels berücksichtigt werden .
W ICHTIG
Ein Sensor ist am Ende der Insertionssonde montiert. Stellen Sie das Messgerät nicht auf sein Ende. An dieses Ende nicht angestoßen
oder drücken, andernfalls könnte der Sensor beschädigt werden.
Die Sonde muss inseriert werden, bis der Wirbelkörper im Sensorelement auf der Hälfte des Rohres ist .
1 . Die erforderliche Insertionstiefe des Vortex VN2000 wird mittels Division des Rohrdurchmessers (H) durch 2 berechnet .
2 . Berechnen Sie, wie weit die Ausrichtungskennzeichnung auf dem oberen Insertionsschaft von der Außenseite der
Rohrwand für die richtige Insertionstiefe sein soll: A = 30 Zoll – (1/2 * H)
3 . Die Sonde vollständig zurückziehen, bis das Insertionsende in der Dichtungseinheit ist .
4 . Die große Sechskantmutter von Hand anziehen, um den Schaft des Messgeräts bei der Installation zu befestigen .
VORSICHT
DIE MUTTER IST KEINE DICHTUNGSSCHRAUBE. DIE MUTTER HÄLT NUR DEN STAB BEI ANWENDUNGEN UNTER DRUCK
AN ORT UND STELLE. DIE MUTTER DARF NICHT ZU FEST ANGEZOGEN WERDEN, ANSONSTEN TRITT EIN AUFREIBEN
AUF. DIE MUTTER VON HAND FESTZIEHEN, DANN MIT EINEM 24 ZOLL SCHLÜSSEL ANZIEHEN, NACHDEM DER STAB
MIT DER GEWÜNSCHTEN INSERTIONSTIEFE INSERIERT WURDE.
Januar 2017
9 .
762 mm
(30 Inch)

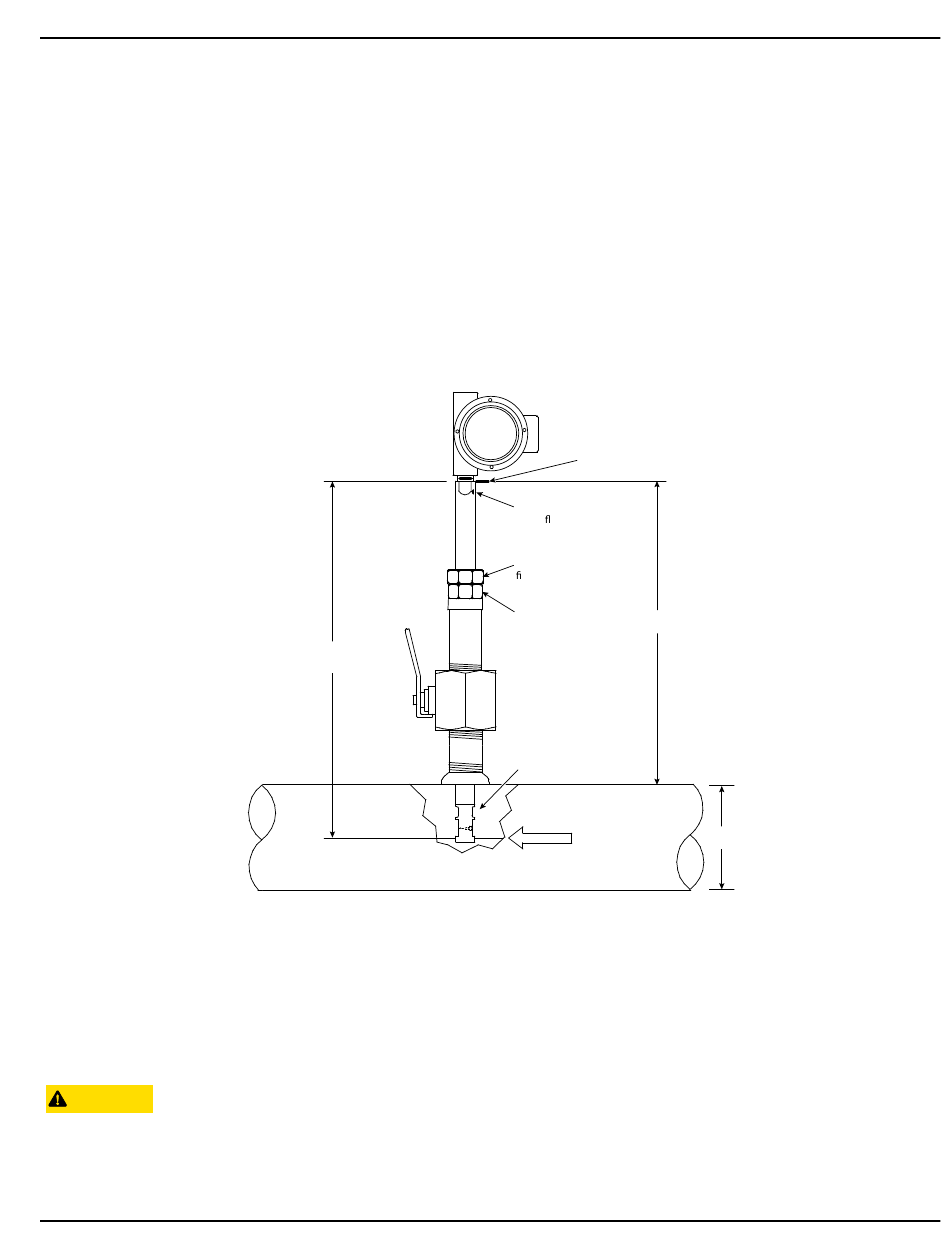

Abbildung 3: Kalkulation der Insertionstiefe
VOR_VN2000_BA_HotTap_01
Ausrichtungskennzeichnung
Pfeil muss in der
Durch ussrichtung
stromabwärts zeigen.
Große Sechskantmutter
xiert den Stab.
Kleine gefräste
A
Sechskantmutter
befestigt das
Messgerät im Ventil.
Sensorelement
DURCH-
FLUSS
Installation eines Vortex VN2000
„Verwendung des optionalen
H
