Verkabelung eines getrennten Transmitters

VERKABELUNG EINES GETRENNTEN TRANSMITTERS
Für die Verkabelung von getrennter Elektronik, das mitgelieferte Kabel mit den mehrpoligen Anschlüssen verwenden .
Das Kabel ist ein doppelseitig geformter Kabelsatz mit einer Gewindeverbindung und einer einzigen Nut . Die Kabelenden
sind gleich . Siehe die Bedienungsanleitung des VN2000 Transmitters für Anweisungen zur Installation, Verkabelung und
Fehlersuche des Transmitters .
W ICHTIG
Die Elektronik darf nicht in eingeschaltetem Zustand angeschlossen werden.

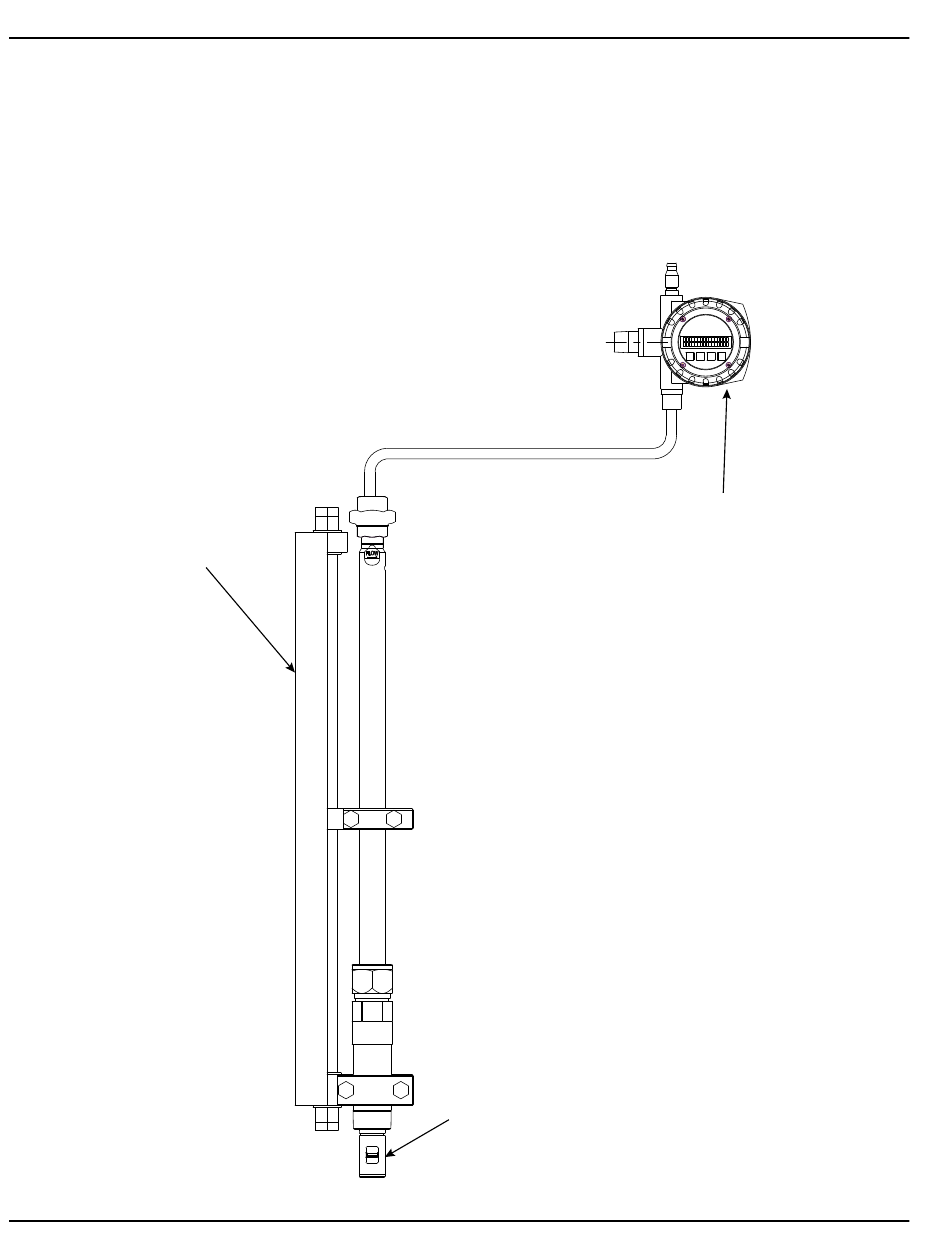

Getrennter
Transmitter
Insertionswerkzeug
Sensorelement
Abbildung 7: Getrennte Version
