Verwendung des Werkzeugs zur Entfernung eines Messgeräts
WARNUNG
VERBRENNUNGSGEFAHR. DIE SONDE KANN SICH HEISS ANFÜHLEN, WENN DIE FLÜSSIGKEIT HEISS IST.
Das Werkzeug an den Vortex VN2000 anbringen:
1 . Während die Rückseite des Werkzeugs gehalten wird, das Werkzeug hinter das Messgerät mit der unteren (größeren)
Klemmgruppe in Übereinstimmung mit der Dichtungsgruppe des Messgeräts platzieren .
2 . Die Klemmgabeln, mit der unteren (größeren) Klemmgruppe um die Dichtungsgruppe des Vortex VN2000, direkt unter
die gefräste Stufe auf der Dichtung legen und die obere (kleinere) Klemmgruppe um den Messgerätschaft, 2 Zoll von der
Oberseite des Schafts nach unten legen .
3 . Die Spitzen der Klemmgruppen mit im Lieferumfang beinhalteten Schrauben an den Gabeln befestigen .
W ICHTIG
Um sicherzustellen, dass sich die Dichtungsgruppe nicht dreht, wenn die große Sechskantmutter gelöst wird, zwei Schlüssel
verwenden. Die Schlüssel auf der Dichtungsgruppe im Uhrzeigersinn drehen, während der Schlüssel auf der Sechskantmutter
gegen den Uhrzeigersinn gedreht wird.
4 . Die große Sechskantmutter und den Spaltring lösen (Sie müssen möglicherweise mit einem Hammer auf die Mutter
klopfen, um den Spaltring zu befreien) .
5 . Die Sechskantmutter vollständig von den Gewinden entfernen .
WARNUNG
NACHDEM DIE MUTTER VOLLSTÄNDIG ENTFERNT WURDE, WIRD DRUCK AUF DAS INSERTIONSWERKZEUG AUSGEÜBT.
NICHT IN DER EXTRAKTIONSRICHTUNG STEHEN, DA VERLETZUNGSGEFAHR BESTEHT.
6 . Einen Schlüssel oder einen 1-1/8 Zoll Steckschlüssel an die Oberseite des Gewindespindels des Insertionswerkzeugs
anbringen und die Spindel drehen, bis das Sensorelement vom Rohr entnommen wird und in die Dichtungsgruppe
zurückgezogen wird .
VORSICHT
SICHERSTELLEN, DASS DAS MESSGERÄT DEUTLICH NACH DEM VENTIL UND IN DER DICHTUNGSGRUPPE IST,
BEVOR DAS VENTIL GESCHLOSSEN WIRD. WENN DER VORTEX VN2000 SENSOR NOCH IM VENTIL IST, WÄHREND ES
GESCHLOSSEN WIRD, KANN DAS SENSORELEMENT BESCHÄDIGT WERDEN.
7 . Das Ventil schließen und spülen .
8 . Die Dichtungsgruppe langsam entfernen . Eine gewisse Menge an Druckflüssigkeit kann sich im Nippel befinden, oder das
Ventil ist möglicherweise nicht ordnungsgemäß abgedichtet .
Januar 2017
Verwendung des optionalen Insertions-/Extraktionswerkzeugs

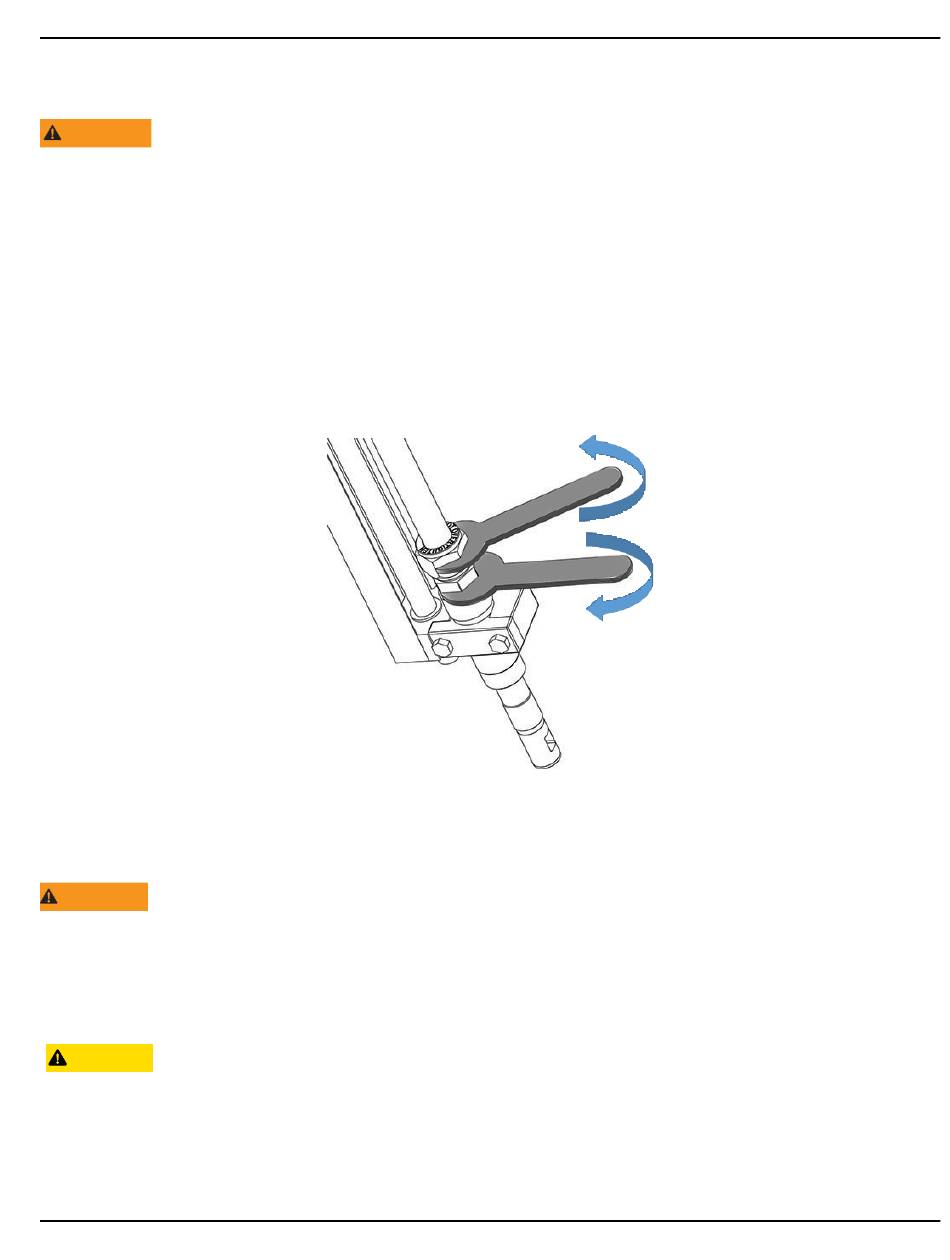

Abbildung 6: Die Sechskantmutter entfernen
