EINLEITUNG

Der Vortex VN2000 Hot Tab misst die volumetrische Durchflussrate, die Massedurchflussrate oder die BTU/Energie von Dampf,
Gas oder Flüssigkeiten über einen großen Strömungsbereich . Das Messgerät hat eine robuste Bauweise, um den rauesten
Umgebungen innerhalb und außerhalb des Rohres standzuhalten .
Betriebsgrundsätze
Ein banales Beispiel eines Wirbelablösungsphänomens ist eine Flagge, die sich im Wind wiegt: die Flagge bewegt sich
aufgrund der Wirbel, die durch die Luft, welche über den Fahnenmast strömt, verbreitet werden . Wenn eine Flüssigkeit in
einem Vortex VN2000 über die winzige Strebe oder das „Wirbelelement" strömt, werden Wirbel in einem kleineren Umfang
erzeugt . Die Häufigkeit dieser Wirbelablösungen ist mit der Geschwindigkeit der Flüssigkeit proportional .
Durch die Verwendung eines internen RTD, kompensiert die Vortex VN2000 Software Temperaturänderungen, um eine
präzise Massedurchflussmessung zu erhalten .

Sensorbetrieb

Zwei piezoelektrische, druckerfassende Kristalle sind intern im Vortex VN2000 in der Nähe des wirbelerzeugenden Elementes,
das als Wirbelkörper bezeichnet wird, angebracht . Zwei Sensoren erfassen die Wirbelsignale . Die Kristalle konvertieren die von
den Wirbeln erzeugten Druckimpulse in Spannungssignale um, ohne dass ein Strom oder eine Spannung angelegt werden
muss . Die Sensorkristalle kommen mit der Flüssigkeit niemals in Berührung . Die Piezo Kristalle sind in einem Edelstahlmodul
eingekapselt .

Kalibrierungsfaktor

Die Frequenz, mit der Wirbel abgelöst werden, ist eine lineare Funktion der Flüssigkeitsgeschwindigkeit und daher ein
Durchflussmaß . Im Bereich, der vom speziellen Vortex VN2000 abgedeckt wird, ist die Wirbelfrequenz in Bezug auf die relative
Dichte, Viskosität und Temperatur der Flüssigkeit unempfindlich, und hängt nur von der Breite (d) in Zoll und von der Form
des Durchflusselements sowie vom Innendurchmesser (D) der Rohrleitung in Zoll ab .
Die Frequenz ist F = SV/d
Wobei:
F = Karman'sche Wirbelfrequenz
S = Konstante (Strouhal Zahl)
V = Fließgeschwindigkeit des Durchflusselements
D = Frontbreite des Elements
Januar 2017
DURCHFLUSS
Kleine Strebe
Abgelöste Wirbel

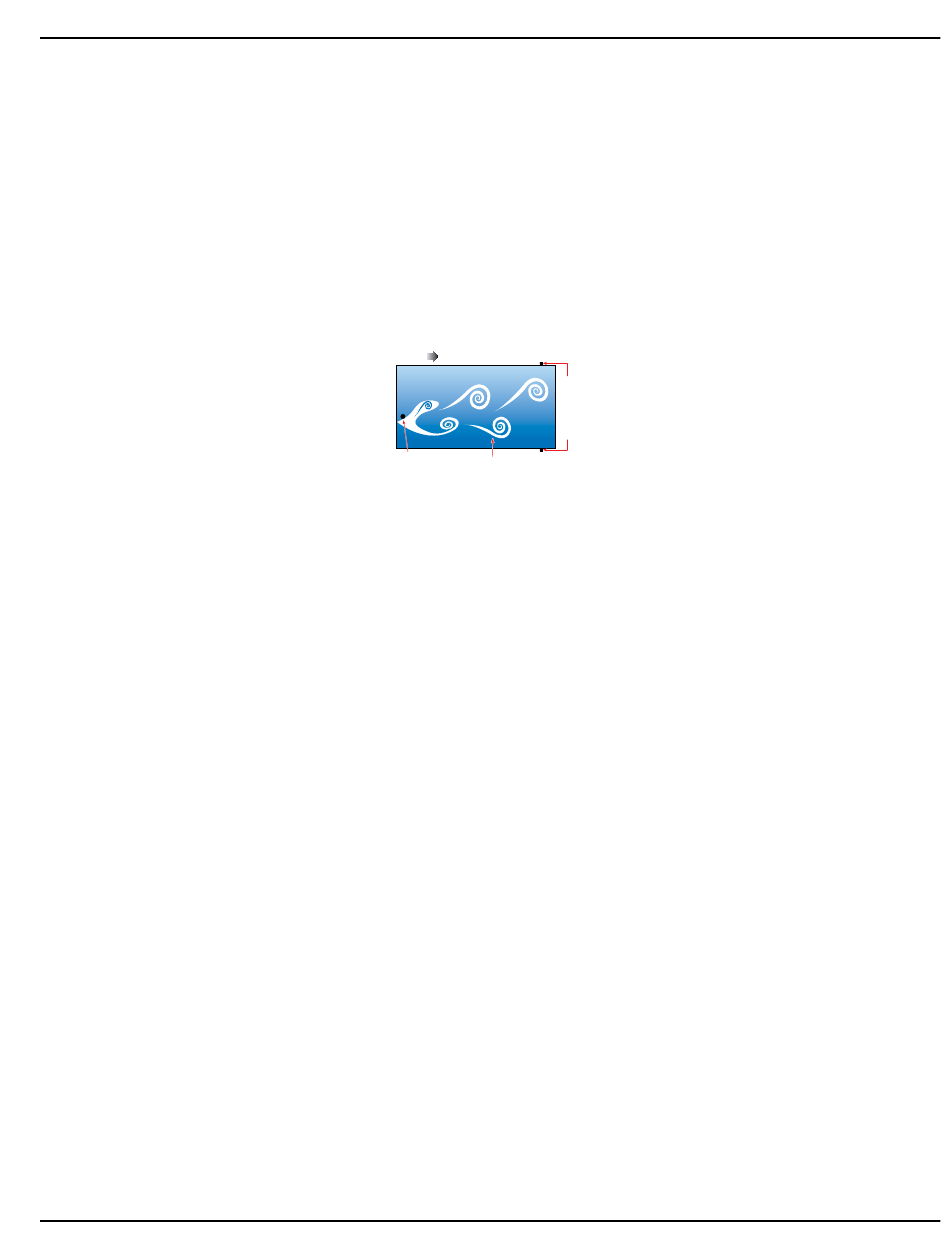

Abbildung 2: Wirbelablösung
