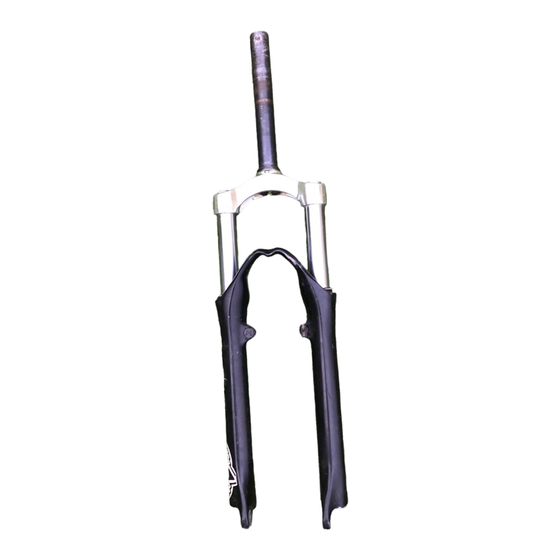

- Seite 1 BEDIENUNGSANLEITUNG Modelljahrgang 2005 RST OMEGA SL RST GILA PLUS SL / GILA SL RST TR PRO 1 SL RST TR FREE SL RST CT COM 1 SL Warnhinweise Eigenschaften der Gabelmodelle Montageanleitung Gabelmontage/-demontage Gabeleinstellung Gabelwartung Explosionszeichnungen Garantiebedingungen Seite 1 von 17...
-
Seite 2: Sicherheitshinweis
Vielen Dank, daß Sie sich für ein Produkt von RST entschieden haben! Die Qualität und Zuverlässigkeit der RST-Federungstechnologie ist bekannt und sorgt über Jahre hinweg für mehr Fahrspaß mit Ihrem Rad. Diese Bedienungsanleitung soll Sie über Einbau, Montage / Demontage, Einstellung, Wartung und Pflege Ihrer Gabel informie- ren. -
Seite 3: Eigenschaften Der Gabelmodelle
Federgabel nicht mehr im notwendigen Maß gegen eindringenden Schmutz und Feuchtigkeit geschützt. Einige RST-Modelle sind mit Stahlfedern ausgestattet, welche unbedingt gepflegt und gegen Feuchtigkeit geschützt werden müssen. Die Stahlfedern müssen regelmäßig, mindestens jedoch zweimal jährlich von eienem Fachmann auf Funktion/Korrosion überprüft und ggf. - Seite 4 MONTAGEANLEITUNG Es ist unbedingt erforderlich, den Angaben dieser Bedienungsanleitung zu folgen. RST rät dringend, den Einbau sowie den Service von einem qualifizierten Techniker mit ent- sprechendem Werkzeug durchführen zu lassen! Unsachgemäße Montage kann dagegen zu schwersten Verletzungen führen. ACHTUNG: Benutzen Sie bei entsprechenden Arbeiten an der Gabel eine Sicherheits- brille zum Schutz Ihrer Augen.
- Seite 5 Fahrradrahmen. HINWEIS: Zur Erreichung einer hohen Verwindungssteifigkeit bei gleichzeitiger Ge- wichtsreduzierung der Federgabel wird bei den meisten RST-Federgabeln der Brake- booster untrennbar mit den beiden Tauchrohren verbunden (one-piece-design). Der angebrachte Brakebooster ist dabei für die Verwendung von V-Bremsen ausgelegt, wird also ohne Bremskabelgegenhalter ausgeliefert.
- Seite 6 Fahrrad kann schwerste Stürze und Verletzungen zur Folge haben. DEMONTAGE Benötigtes Wekzeug: 4 / 5 / 8mm-Inbusschlüssel Drehmomentschlüssel RST Spezialringschlüssel, Größe M (nur für einstellbare T4-Modelle) Vorgehensweise: Entfernen Sie die Bremse gemäß den Hinweisen des Bremsenherstellers. Lösen Sie mit dem RST-Spezialringschlüssel gegen den Uhrzeigersinn die Ein- stellschrauben für die Federvorspannung und ziehen Sie die kompletten Fede-...
-
Seite 7: Montage
Federungseinheiten mit einer dicken Schicht Fett und schieben diese von oben mit den Distanzstücken in die Standrohre. Montieren Sie die beiden Einstellschrauben für die Federvorspannung mit dem RST-Spezialringschlüssel im Uhrzeigersinn. Fixieren Sie die Klemmschrauben der oberen Gabelbrücke. ACHTUNG: Achten Sie darauf, dass alle Schrauben mit den korrekten Drehmomenten montiert sind. -
Seite 8: Wartung & Pflege
Austausch / Kombination von Elastomeren und/oder Stahlfedern auf Ihr persönliches Gewicht abstimmen. Wenden Sie sich für weitere Informationen an Ihren RST-Fachhändler in Ihrer Nähe. Die Federrate der Stahlfedern ist abhängig von der Dicke und Länge der Stahlfeder, variiert also sehr stark unter den angebotenen Ersatzfedern. Wenden Sie sich für wei- tere Informationen zu Stahlfedern für Ihr Gabelmodell an Ihren RST-Fachhändler in... -
Seite 9: Wartungsintervalle
Um eine optimale Funktion der Gabel sowie den Erhalt der Garantieleistungen zu ge- währleisten, sollten die nachfolgenden Wartungs- und Pflegeanleitungen eingehalten werden. WARNUNG: RST rät dringend dazu anspruchsvolle Service- und Wartungsarbeiten bei Ihrem RST-Fachhändler durchführen zu lassen. Autorisierte RST Fachhändler verfügen über die entsprechend geschulten Fachkräfte sowie Spezialwerkzeug und die notwen- digen Schmiermittel. -
Seite 10: Problemlösungen
Überprüfen Sie alle Einzelteile auf sichtbare Beschädigung oder Abnutzungser- scheinungen und wechseln Sie eventuell defekte Teile sofort aus. Wenden Sie sich dazu an Ihren RST-Fachhändler. Versehen Sie die Führungsbuchsen der Tauchrohre, die Führungsachsen, die In- nenseite der Standrohre, die Außenseite der Standrohre, alle O-Dichtungsringe sowie die Seitentaschen der beiden Staubdichtungen mit einer dünnen Schicht... -
Seite 11: Explosionszeichnungen
EXPLOSIONSZEICHNUNGEN Seite 11 von 17... - Seite 12 Seite 12 von 17...
- Seite 13 Seite 13 von 17...
- Seite 14 Seite 14 von 17...
- Seite 15 Seite 15 von 17...
- Seite 16 Seite 16 von 17...
-
Seite 17: Gewährleistung
GEWÄHRLEISTUNG RST garantiert für die Dauer von 6 Monaten ab Kaufdatum, dass dieser Artikel frei von Material- oder Verarbeitungsfehlern ist. Der Gewährleistungszeitraum kann sich auf- grund der jeweiligen gesetzlichen Landesbestimmungen verlängern. Diese Gewährleis- tung gilt nur für den Erstkäufer und unterliegt nachfolgenden Bedingungen.
