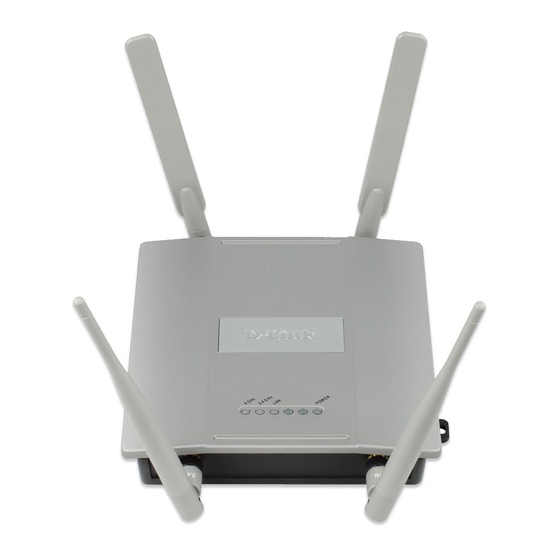

Inhaltszusammenfassung für D-Link DAP-2690

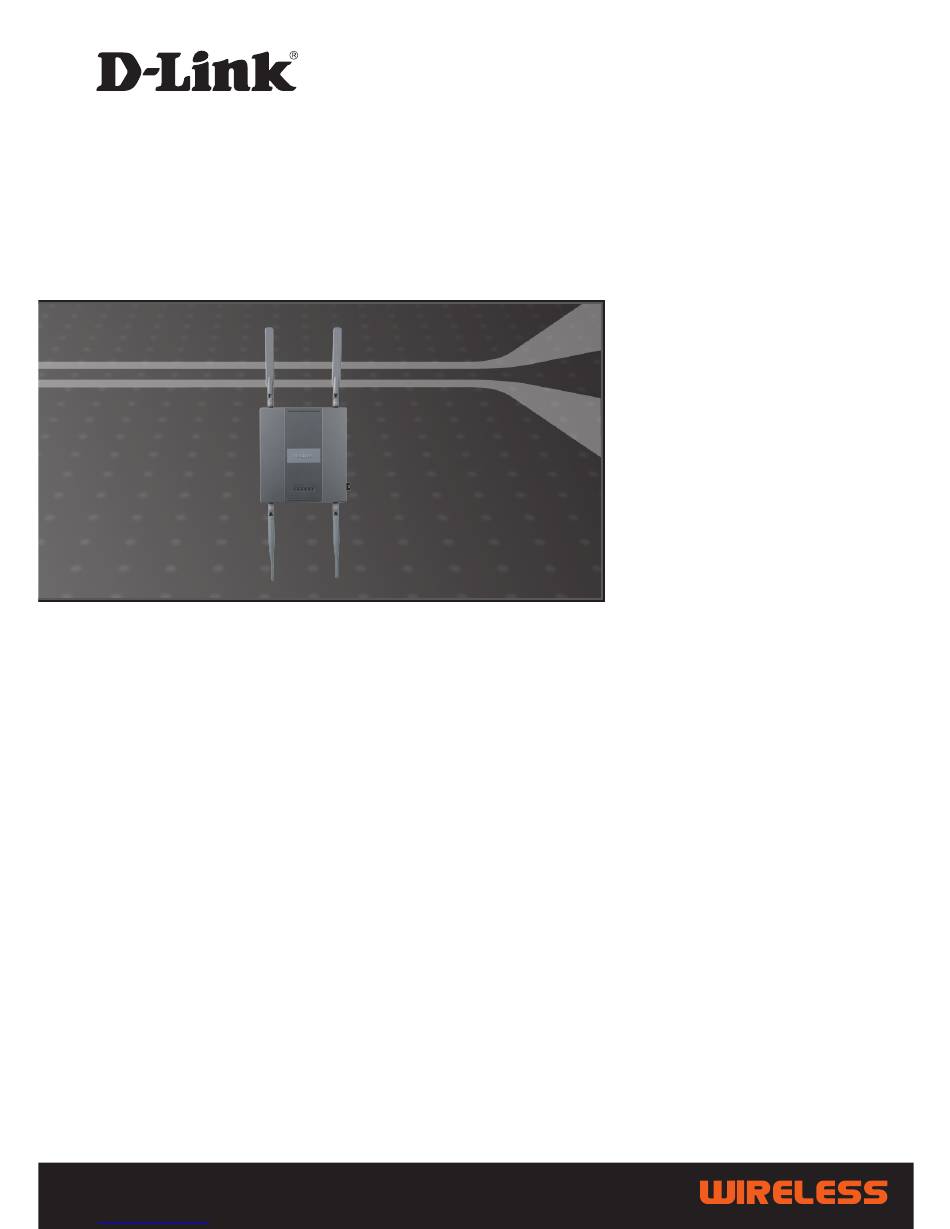

- Seite 1 Wireless N DUAL BAND PoE ACCESS POINT DAP-2690 Quick Install Guide+ Installations-Anleitung+ Guide d’installation+ Guía de instalación+ Guida di Installazione+ Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 3: Package Contents
Ethernet Cable CD-ROM Note: If any of the above items are missing, please contact your reseller. NOTE no PSU supplied. To power the units use an D-Link PoE switch or the D-Link DPE-101GI PoE injector. System Requirements Minimum System Requirements: •... -
Seite 4: Hardware Overview
The light will blink when there is traffic through LAN port. POWER - The light will blink during boot up. Once solid, the access point is ready. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine... -
Seite 5: Installing The Hardware
* 2.4GHz antenna connectors are located on the bottom of the access point. * PoE kit (injector and adapter) is NOT include in the package and it can be purchased with the model name “DPE-101GI”. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com... - Seite 6 2. Connect the other end into one port on a PoE switch. 3. Purchase separately a DPE-101GI PoE injector if you need to connect the Access Point without a PoE Switch. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 7 Step 1: Insert the provided wall anchors in the wall where the mounting plate will be attached. Step 2: Use the provided screws to secure the mounting plate on the wall. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 8 Step 3: Attach the remaining screws securely to the back of the DAP-2690. Step 4: Attach the DAP-2690 to the mounting plate. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 9 Step 5: Slide the DAP-2690 down into the grooves on the mounting plate to secure it to the plate. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 10 When you have completed the steps in this Installation Guide and configured your for your network, your network should look similar to this: To setup and manage the DAP-2690 from a computer, use one of the following methods: 1. Connect a straight through Ethernet cable between the access point and your computer.
-
Seite 11: Systemanforderungen
Hinweis: In diesem Falle erlischt der Garantieanspruch für dieses Produkt. Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler. HINWEIS: keine Stromversorgungseinheiten im Lieferumfang. Zur Stromversorgung der Einheiten nutzen Sie einen D-Link PoE Switch oder den D-Link DPE-101GI PoE-Injektor Systemanforderungen Mindestsystemanforderungen: •... -
Seite 12: Hardware-Überblick
Router oder Switch, angeschlossen ist. Das Licht blinkt bei Datenverkehr über den LAN-Port. POWER – Das Licht blinkt während des Hochfahrens. Sobald es durchgehend leuchtet, ist der Access Point betriebsbereit. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine... -
Seite 13: Installation Der Hardware
* 2,4 GHz Antennenanschlüsse befinden sich auf der Unterseite des Access Point. * PoE-Kit (Injektor und Adapter) ist nicht im Lieferumfang enthalten und kann unter der Modellbezeichnung DPE-101GI gesondert erworben werden. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine... - Seite 14 2. Schließen Sie das andere Ende an einen Port am PoE-Switch. 3. Sie müssen einen DPE-101GI PoE-Injektor gesondert erwerben, soll der Access Point ohne einen PoE Switch angeschlossen werden. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
-
Seite 15: Befestigung Der Montageplatte
Schritt 1: Bringen Sie die mitgelieferten Wandanker an der Wand an, wo die Montageplatte befestigt werden soll. Schritt 2: Befestigen Sie die Montageplatte mit den mitgelieferten Schrau- ben an der Wand. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine... - Seite 16 Schritt 3: Drehen Sie die restlichen Schrauben fest in die Rückseite des DAP-2690 ein. Schritt 4: Setzen Sie den DAP-2690 auf die Montageplatte. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 17 Schritt 5: Schieben Sie den DAP-2690 nach unten in die Rillen auf der Montageplatte, um es an der Platte zu befestigen. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 18 Nach Durchführung der Schritte in dieser Installationsanleitung und der Konfiguration Ihres Netzwerkes sollte Ihr Netzwerk in etwa wie folgt aussehen: Zum Konfigurieren und Verwalten des DAP-2690 von einem Computer aus haben Sie zwei Möglichkeiten: 1. Verwenden Sie ein gerades Ethernetkabel (auch Straight-Through-Kabel genannt) zwischen dem Access Point und Ihrem Computer.
-
Seite 19: Contenu De La Boîte
Remarque : Contactez immédiatement votre revendeur s’il manque l’un des éléments ci-dessus. REMARQUE : aucune unité d’alimentation fournie. Pour alimenter les appareils, utilisez un commutateur PoE de D-Link ou l’injecteur PoE DPE-101GI de D-Link. Configuration système requise Configuration minimale requise : •... -
Seite 20: Description Du Matériel
Il clignote en cas de trafic sur le port LAN. POWER : ce voyant clignote pendant le démarrage. Il reste allumé quand le point d’accès est prêt. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine... -
Seite 21: Installation Du Matériel
* Les connecteurs d'antenne de 2,4 GHz se trouvent sous le point d'accès. * Le kit PoE (injecteur et adaptateur) n’est PAS inclus dans la boîte. Il porte le nom de modèle « DPE-101GI » et peut être acheté séparément. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com... - Seite 22 DAP-2690. 2. Connectez l'autre extrémité à un port d'un commutateur PoE. 3. Achetez séparément un injecteur PoE DPE-101GI si vous devez connecter le point d’accès sans un commutateur PoE. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
-
Seite 23: Fixation De La Plaque De Montage
Étape 1 : Mettez en place les chevilles murales fournies à l'endroit où vous souhaitez fixer la plaque de montage. Étape 2 : Utilisez les vis fournies pour fixer la plaque de montage au mur. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com... - Seite 24 Étape 3 : Vissez les vis restantes à l’arrière du DAP-2690. Étape 4 : Fixez le DAP-2690 à la plaque de montage. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 25 Étape 5 : Faites coulisser le DAP-2690 dans les rainures de la plaque de montage pour le fixer à la plaque. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
-
Seite 26: Configuration Terminée
Après avoir suivi les étapes du guide d’installation et configuré votre réseau, ce dernier doit ressembler à cela : Pour configurer et gérer le DAP-2690 depuis un ordinateur, procédez de l’une des façons suivantes : 1. Branchez un câble Ethernet droit entre le point d’accès et votre ordinateur. -
Seite 27: Qué Contiene La Caja
Nota: Si falta cualquiera de los componentes anteriores, póngase en contacto con el proveedor. Tenga en cuenta que el dispositivo se suministra SIN fuente de alimentación. Para la alimentación del mismo, utilice un conmutador PoE de D-Link o el inyector PoE DPE-101GI de D-Link. Requisitos del sistema Requisitos mínimos del sistema:... - Seite 28 La luz parpadeará cuando exista tráfico a través del puerto de LAN. ALIMENTACIÓN – La luz parpadeará durante el proceso de arranque. Cuando está fija, el punto de acceso está preparado. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
-
Seite 29: Instalación Del Hardware
* Los conectores de antena de 2,4 GHz están situados en la parte inferior del punto de acceso. * El kit PoE (inyector y adaptador) NO se incluye en el paquete, pero se puede adquirir por separado. La referencia del mismo es "DPE-101GI". D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine... - Seite 30 2. Conecte el otro extremo en un puerto de un conmutador PoE. 3. Adquiera un inyector PoE, DPE-101GI, por separado para alimentar el punto de acceso sino dispone de un conmutador PoE. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com...
- Seite 31 Paso 1: Inserte los anclajes de pared suministrados en la pared en la que se va a fijar la placa de montaje. Paso 2: Utilice los tornillos suministrados para fijar la placa de montaje en la pared. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 32 Paso 3: Fije firmemente el resto de los tornillos a la parte posterior del DAP-2690. Paso 4: Acople el DAP-2690 a la placa de montaje. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 33 Paso 5: Deslice hacia abajo el DAP-2690 por las ranuras de la placa de montaje para fijarlo a la placa. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 34 Cuando haya completado los pasos de esta Guía de instalación y haya configurado el equipo para su red, la red tendrá un aspecto parecido al siguiente: Para instalar y gestionar el DAP-2690 desde un ordenador, utilice uno de los métodos siguientes: 1.
-
Seite 35: Contenuto Della Confezione
Cavo Ethernet CD-ROM Nota: Se uno o più degli articoli sopra elencati risultano mancanti, rivolgersi al rivenditore. NOTA nessuna PSU fornita. Per alimentare le unità utilizzare uno switch PoE D-Link o l’iniettore PoE D-Link DPE-101GI Requisiti di sistema Requisiti minimi di sistema: •... - Seite 36 La spia lampeggia in presenza di traffico gestito tramite la porta LAN. POWER - La spia lampeggia all'accensione. Quando è fissa, indica che il punto di accesso è pronto per l'uso. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
-
Seite 37: Installazione Dell'hardware
* I connettori per l'antenna da 2,4 GHz si trovano nella parte inferiore del punto di accesso. * Il Kit PoE (iniettore e adattatore) NON è incluso nel pacchetto e può essere acquistato con il nome del modello “DPE-101GI”. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com... - Seite 38 DAP-2690. 2. Collegare l'altra estremità a una porta di uno switch PoE. 3. Acquistare separatamente un iniettore PoE DPE-101GI per collegare il punto d’accesso senza uno Switch PoE. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 39 Passo 1:Inserire i tasselli forniti nella parete in cui si intende installare la piastra di montaggio. Passo 2: Utilizzare le viti fornite per fissare la piastra di montaggio alla parete. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 40 Passo 3:Fissare le viti rimanenti sul retro del dispositivo DAP-2690. Passo 4: Fissare il dispositivo DAP-2690 alla piastra di montaggio. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 41 Passo 5: Far scorrere il dispositivo DAP-2690 verso il basso nelle scana- lature presenti sulla piastra di montaggio per fissarlo. D-Link DAP-2690 Quick Install Guide Downloaded from www.Manualslib.com manuals search engine...
-
Seite 42: Installazione Completata
Per configurare e gestire il dispositivo DAP-2690 da un computer, utilizzare uno dei seguenti metodi: 1. Collegare un cavo diritto Ethernet tra il punto di accesso e il computer. - Seite 43 FREE Central WiFiManager DOWNLOAD Software DLINK.COM/WIFIDOWNLOAD With the easy-to-use web-based interface you can... • Configure once and apply to multiple Access Points • Install on Windows PC • Access on any device using a web-browser, e.g. smartphone or notebook • Utilise user authentication and access control •...
- Seite 44 FREE Central WiFiManager Available on the following products DAP-2695 DAP-2660 DAP-2310 DAP-2360 DAP-2690 DAP-2330 Wireless AC1750 Wireless AC1200 Wireless N Indoor Wireless N PoE Wireless N Wireless N PoE Indoor Access Indoor Ceiling Access Point Access Point Simultaneous Access Point...
- Seite 45 NOTES Downloaded from www.Manualslib.com manuals search engine...
- Seite 46 NOTES Downloaded from www.Manualslib.com manuals search engine...
- Seite 47 NOTES Downloaded from www.Manualslib.com manuals search engine...
- Seite 48 Ver. 2.10(EU)_130x183 2015/07/08 6AP2690QWW03G Downloaded from www.Manualslib.com manuals search engine...
