D-Link DAP-2690 Installations Anleitung
Airpremier n dual band poe access point
Vorschau ausblenden
Andere Handbücher für DAP-2690:
- Installationsanleitung (49 Seiten) ,
- Installationsanleitung (53 Seiten) ,
- Installations anleitung (49 Seiten)
Verwandte Anleitungen für D-Link DAP-2690
Inhaltszusammenfassung für D-Link DAP-2690

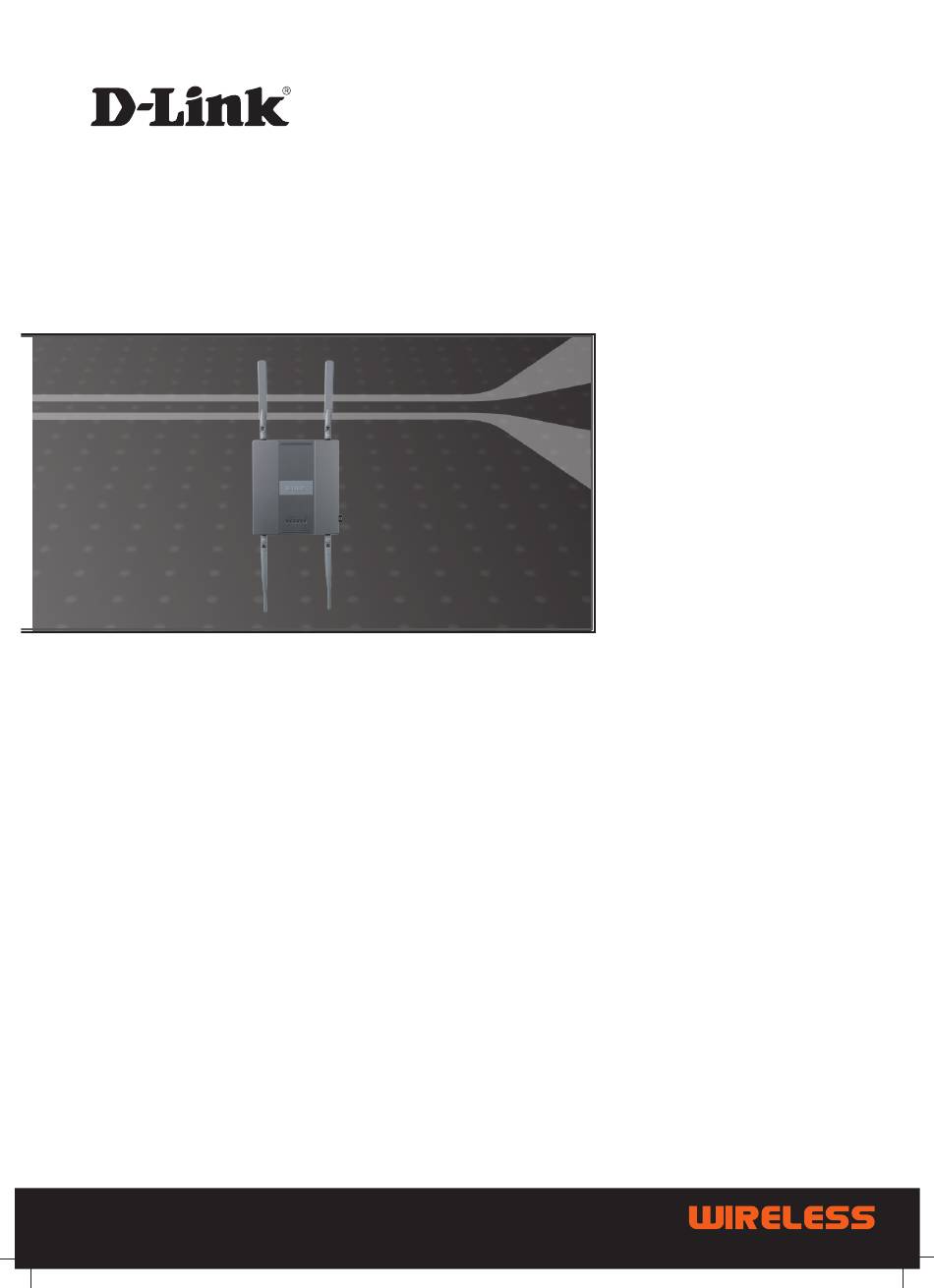

- Seite 1 ® AirPremier DUAL BAND PoE ACCESS POINT DAP-2690 Quick Install Guide+ Installations-Anleitung+ Guide d’installation+ Guía de instalación+ Guida di Installazione+...
-
Seite 2: Package Contents
Ethernet Cable CD-ROM Note: Using a power supply with a different voltage than the one included with the DAP-2690 will cause damage and void the warranty for this product. If any of the above items are missing, please contact your reseller. -

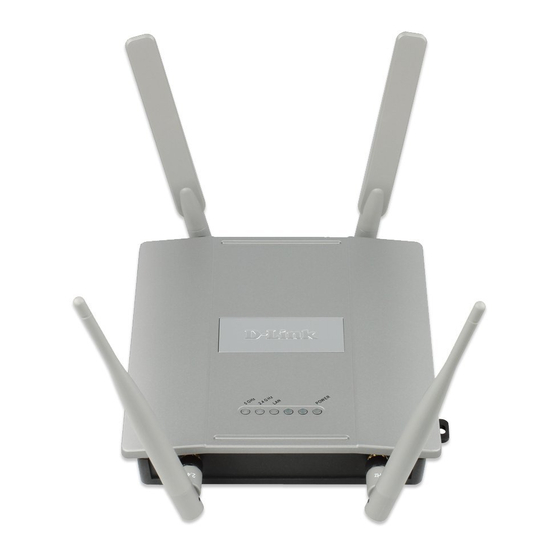

Seite 3: Hardware Overview
The light will blink when there is traffic through LAN port. POWER - The light will blink during boot up. Once solid, the access point is ready. D-Link DAP-2690 Quick Install Guide... -
Seite 4: Installing The Hardware
Installing the Hardware 5GHz Antenna Connectors* Reset Button LAN Port (PoE) Console Port Power Receptor * 2.4GHz antenna connectors are located on the bottom of the access point. D-Link DAP-2690 Quick Install Guide... - Seite 5 Method 1 1. Connect one end of your Ethernet cable into the LAN (PoE) port on the DAP-2690. 2. Connect the other end into one port on a PoE switch. D-Link DAP-2690 Quick Install Guide...
- Seite 6 3. Use the supplied power adapter. Connect the power adapter to the Power In receptor on the PoE adapter. 4. Connect the power cable to the power adapter and then connect the other end into a power outlet. D-Link DAP-2690 Quick Install Guide...
- Seite 7 Method 3 1. Connect one end of your Ethernet cable into the LAN (PoE) port on the DAP-2690 and then connect the other end to a switch, router, or computer. 2. Use the supplied power adapter. Connect the power adapter to the Power receptor on the DAP-2690 access point.
- Seite 8 Mounting Plate Assembly Step 1: Insert the provided wall anchors in the wall where the mounting plate will be attached. Step 2: Use the provided screws to secure the mounting plate on the wall. D-Link DAP-2690 Quick Install Guide...
- Seite 9 Step 3: Attach the remaining screws securely to the back of the DAP-2690. Step 4: Attach the DAP-2690 to the mounting plate. D-Link DAP-2690 Quick Install Guide...
- Seite 10 Step 5: Slide the DAP-2690 down into the grooves on the mounting plate to secure it to the plate. D-Link DAP-2690 Quick Install Guide...
- Seite 11 When you have completed the steps in this Installation Guide and configured your for your network, your network should look similar to this: To setup and manage the DAP-2690 from a computer, use one of the following methods: 1. Connect a straight through Ethernet cable between the access point and your computer.
-
Seite 12: Systemanforderungen
Ethernetkabel CD-ROM Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als jener des mit dem DAP-2690 mitgelieferten Netzteils verursacht Schäden. In diesem Falle erlischt der Garantieanspruch für dieses Produkt. Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler. -
Seite 13: Hardware-Überblick
Port, wie etwa einen Router oder Switch, angeschlossen ist. Das Licht blinkt bei Datenverkehr über den LAN-Port. POWER – Das Licht blinkt während des Hochfahrens. Sobald es durchgehend leuchtet, ist der Access Point betriebsbereit. D-Link DAP-2690 Quick Install Guide... -
Seite 14: Installation Der Hardware
Installation der Hardware 5 GHz Antennenanschlüsse* Rücksetztaste (Reset) LAN-Port (PoE) Stromeingangsbuchse Konsolenport * 2,4 GHz Antennenanschlüsse befinden sich auf der Unterseite des Access Point. D-Link DAP-2690 Quick Install Guide... - Seite 15 Steckdose in der Nähe des Access Point befindet. Methode 1 1. Schließen Sie ein Ende Ihres Ethernetkabels an den LAN (PoE)- Port am DAP-2690 an. 2. Schließen Sie das andere Ende an einen Port am PoE-Switch. D-Link DAP-2690 Quick Install Guide...
- Seite 16 2. Schließen Sie ein Ende eines Ethernetkabels an den Port P+Data Out auf der PoE-Basiseinheit und das andere Ende an den LAN (PoE)-Port am DAP-2690 Access Point. 3. Schließen Sie den mitgelieferten Stromadapter an die Stromeingangsbuchse (Power In) am PoE-Adapter.
- Seite 17 Methode 3 1. Schließen Sie das eine Ende Ihres Ethernetkabels an den LAN (PoE)-Port am DAP-2690 und das andere Ende an einen Switch, Router oder Computer an. 2. Verwenden Sie den mitgelieferten Stromadapter. Schließen Sie den Stromadapter an die Stromeingangsbuchse am DAP-2690 Access Point an.
-
Seite 18: Befestigung Der Montageplatte
Befestigung der Montageplatte Schritt 1: Bringen Sie die mitgelieferten Wandanker an der Wand an, wo die Montageplatte befestigt werden soll. Schritt 2: Befestigen Sie die Montageplatte mit den mitgelieferten Schrau- ben an der Wand. D-Link DAP-2690 Quick Install Guide... - Seite 19 Schritt 3: Drehen Sie die restlichen Schrauben fest in die Rückseite des DAP-2690 ein. Schritt 4: Setzen Sie den DAP-2690 auf die Montageplatte. D-Link DAP-2690 Quick Install Guide...
- Seite 20 Schritt 5: Schieben Sie den DAP-2690 nach unten in die Rillen auf der Montageplatte, um es an der Platte zu befestigen. D-Link DAP-2690 Quick Install Guide...
- Seite 21 Nach Durchführung der Schritte in dieser Installationsanleitung und der Konfiguration Ihres Netzwerkes sollte Ihr Netzwerk in etwa wie folgt aussehen: Zum Konfigurieren und Verwalten des DAP-2690 von einem Computer aus haben Sie zwei Möglichkeiten: 1. Verwenden Sie ein gerades Ethernetkabel (auch Straight-Through-Kabel genannt) zwischen dem Access Point und Ihrem Computer.
-
Seite 22: Contenu De La Boîte
Plaque de montage Câble Ethernet CD-ROM Remarque : L’utilisation d’une alimentation dont la tension diffère de celle du DAP-2690 risque d’endommager le produit et en annule la garantie. Contactez immédiatement votre revendeur s’il manque l’un des éléments ci-dessus. Configuration système requise Configuration minimale requise : •... -
Seite 23: Description Du Matériel
Il clignote en cas de trafic sur le port LAN. POWER : ce voyant clignote pendant le démarrage. Il reste allumé quand le point d’accès est prêt. D-Link DAP-2690 Quick Install Guide... -
Seite 24: Installation Du Matériel
Installation du matériel Connecteurs d'antenne de 5 GHz* Bouton de réinitialisation Port LAN (PoE) Port de console Fiche d'alimentation * Les connecteurs d'antenne de 2,4 GHz se trouvent sous le point d'accès. D-Link DAP-2690 Quick Install Guide... - Seite 25 PoE, mais qu'un prise de courant se trouve à proximité du point d'accès. Méthode 1 : 1. Connectez une extrémité du câble Ethernet au port LAN (PoE) du DAP-2690. 2. Connectez l'autre extrémité à un port d'un commutateur PoE. D-Link DAP-2690 Quick Install Guide...
- Seite 26 PoE et l'autre extrémité dans le port LAN (PoE) du point d'accès DAP-2690. 3. Utilisez l’adaptateur secteur fourni. Connectez-le au récepteur Power In de l'adaptateur PoE. 4. Connectez une extrémité du câble d'alimentation à l'adaptateur d'alimentation et l'autre à une prise de courant. D-Link DAP-2690 Quick Install Guide...
- Seite 27 Méthode 3 : 1. Connectez une extrémité du câble Ethernet au port LAN (PoE) du DAP-2690 et l'autre extrémité à un commutateur, un routeur ou un ordinateur. 2. Utilisez l’adaptateur secteur fourni. Connectez-le au récepteur d'alimentation du point d'accès DAP-2690.
-
Seite 28: Fixation De La Plaque De Montage
Étape 1 : Mettez en place les chevilles murales fournies à l'endroit où vous souhaitez fixer la plaque de montage. Étape 2 : Utilisez les vis fournies pour fixer la plaque de montage au mur. D-Link DAP-2690 Quick Install Guide... - Seite 29 Étape 3 : Vissez les vis restantes à l’arrière du DAP-2690. Étape 4 : Fixez le DAP-2690 à la plaque de montage. D-Link DAP-2690 Quick Install Guide...
- Seite 30 Étape 5 : Faites coulisser le DAP-2690 dans les rainures de la plaque de montage pour le fixer à la plaque. D-Link DAP-2690 Quick Install Guide...
-
Seite 31: Configuration Terminée
Après avoir suivi les étapes du guide d’installation et configuré votre réseau, ce dernier doit ressembler à cela : Pour configurer et gérer le DAP-2690 depuis un ordinateur, procédez de l’une des façons suivantes : 1. Branchez un câble Ethernet droit entre le point d’accès et votre ordinateur. -
Seite 32: Qué Contiene La Caja
• Unidad de CD-ROM • Ordenadores con sistemas operativos basados en Windows ® Macintosh o Linux ® • Adaptador Ethernet instalado • Internet Explorer versión 6.0, Chrome 2.0. Safari 3.0 o Firefox 3.0 y superior D-Link DAP-2690 Quick Install Guide... - Seite 33 La luz parpadeará cuando exista tráfico a través del puerto de LAN. ALIMENTACIÓN – La luz parpadeará durante el proceso de arranque. Cuando está fija, el punto de acceso está preparado. D-Link DAP-2690 Quick Install Guide...
-
Seite 34: Instalación Del Hardware
Conectores de antena a 5 GHz* Botón Reiniciar Puerto de LAN (PoE) Receptor de Puerto de la alimentación consola * Los conectores de antena de 2,4 GHz están situados en la parte inferior del punto de acceso. D-Link DAP-2690 Quick Install Guide... - Seite 35 Método 1 1. Conecte un extremo del cable Ethernet en el puerto LAN (PoE) en el DAP-2690. 2. Conecte el otro extremo en un puerto de un conmutador PoE. D-Link DAP-2690 Quick Install Guide...
- Seite 36 2. Conecte un extremo de un cable Ethernet en el puerto de P+Salida de datos en la unidad básica PoE y el otro extremo en el puertoLAN (PoE) en el punto de acceso de DAP-2690. 3. Utilice el adaptador de alimentación suministrado. Conecte el adaptador de alimentación al receptor de Entrada de alimentación...
- Seite 37 Método 3 1. Conecte un extremo del cable Ethernet al puerto LAN (PoE) en el DAP-2690 y, a continuación, conecte el otro extremo a un conmutador, router u ordenador. 2. Utilice el adaptador de alimentación suministrado. Conecte el adaptador de alimentación al receptor de alimentación en el punto de acceso del DAP-2690.
- Seite 38 Paso 1: Inserte los anclajes de pared suministrados en la pared en la que se va a fijar la placa de montaje. Paso 2: Utilice los tornillos suministrados para fijar la placa de montaje en la pared. D-Link DAP-2690 Quick Install Guide...
- Seite 39 Paso 3: Fije firmemente el resto de los tornillos a la parte posterior del DAP-2690. Paso 4: Acople el DAP-2690 a la placa de montaje. D-Link DAP-2690 Quick Install Guide...
- Seite 40 Paso 5: Deslice hacia abajo el DAP-2690 por las ranuras de la placa de montaje para fijarlo a la placa. D-Link DAP-2690 Quick Install Guide...
- Seite 41 Cuando haya completado los pasos de esta Guía de instalación y haya configurado el equipo para su red, la red tendrá un aspecto parecido al siguiente: Para instalar y gestionar el DAP-2690 desde un ordenador, utilice uno de los métodos siguientes: 1.
-
Seite 42: Contenuto Della Confezione
CD-ROM Nota: l'utilizzo di un alimentatore con tensione diversa rispetto a quella dell'alimentatore fornito con DAP-2690 causerà danni e invaliderà la garanzia del prodotto. Se uno o più degli articoli sopra elencati risultano mancanti, rivolgersi al rivenditore. Requisiti di sistema Requisiti minimi di sistema: •... - Seite 43 La spia lampeggia in presenza di traffico gestito tramite la porta LAN. POWER - La spia lampeggia all'accensione. Quando è fissa, indica che il punto di accesso è pronto per l'uso. D-Link DAP-2690 Quick Install Guide...
-
Seite 44: Installazione Dell'hardware
Connettori per l'antenna da 5 GHz* Pulsante di reset Porta LAN (PoE) Porta per Presa per cavo di console alimentazione * I connettori per l'antenna da 2,4 GHz si trovano nella parte inferiore del punto di accesso. D-Link DAP-2690 Quick Install Guide... - Seite 45 PoE e la presa elettrica è vicina al punto di accesso. Metodo 1 1. Collegare un'estremità del cavo Ethernet alla porta LAN (PoE) del dispositivo DAP-2690. 2. Collegare l'altra estremità a una porta di uno switch PoE. D-Link DAP-2690 Quick Install Guide...
- Seite 46 PoE e l'altra estremità alla porta LAN (PoE) del punto di accesso DAP-2690. 3. Utilizzare l'alimentatore fornito. Collegare l'alimentatore alla presa Power In dell'adattatore PoE. 4. Collegare un'estremità del cavo di alimentazione all'alimentatore e l'altra estremità a una presa elettrica. D-Link DAP-2690 Quick Install Guide...
- Seite 47 Metodo 3 1. Collegare un'estremità del cavo Ethernet alla porta LAN (PoE) del dispositivo DAP-2690 e l'altra estremità a uno switch, un router o un computer. 2. Utilizzare l'alimentatore fornito. Collegare l'alimentatore alla presa di alimentazione del punto di accesso DAP-2690.
- Seite 48 Assemblaggio della piastra di montaggio Passo 1:Inserire i tasselli forniti nella parete in cui si intende installare la piastra di montaggio. Passo 2: Utilizzare le viti fornite per fissare la piastra di montaggio alla parete. D-Link DAP-2690 Quick Install Guide...
- Seite 49 Passo 3:Fissare le viti rimanenti sul retro del dispositivo DAP-2690. Passo 4: Fissare il dispositivo DAP-2690 alla piastra di montaggio. D-Link DAP-2690 Quick Install Guide...
- Seite 50 Passo 5: Far scorrere il dispositivo DAP-2690 verso il basso nelle scana- lature presenti sulla piastra di montaggio per fissarlo. D-Link DAP-2690 Quick Install Guide...
-
Seite 51: Installazione Completata
Per configurare e gestire il dispositivo DAP-2690 da un computer, utilizzare uno dei seguenti metodi: 1. Collegare un cavo diritto Ethernet tra il punto di accesso e il computer. - Seite 52 Ver. 2.00(EU) 2012/10/31 6AP2690QWW02G...
