Seite 12: Systemanforderungen
Packungsinhalt DAP-2690 802.11n Stromadapter Netzkabel Access Point PoE-Basiseinheit Montageplatte Ethernetkabel Konsolenkabel CD-ROM Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als jener des mit dem DAP-2690 mitgelieferten Netzteils verursacht Schäden. In diesem Falle erlischt der Garantieanspruch für dieses Produkt. Sollte einer der oben aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler. Systemanforderungen Mindestsystemanforderungen: • CD-ROM-Laufwerk • Computer mit Windows , Macintosh oder Linux-basierten ® ® Betriebssystemen • Installierter Ethernet-Adapter • Internet Explorer Version 6.0, Chrome 2.0. Safari 3.0 oder Firefox 3.0 und höher DAP-2690 Install Guide Downloaded from www.Manualslib.com manuals search engine... -
Seite 13: Hardware-Überblick

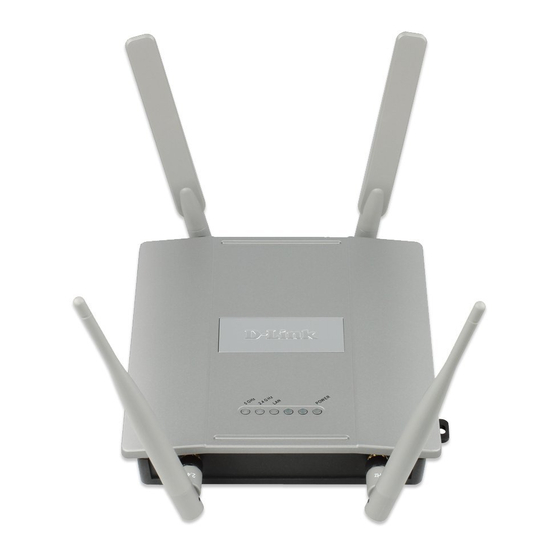

Hardware-Überblick LEDs 5 GHz – Leuchtet, wenn der Access Point im 5-GHz-Bereich betrieben wird. Dieses Licht blinkt bei drahtlosem Datenverkehr. 2.4 GHz – Leuchtet, wenn der Access Point im 2,4-GHz-Bereich betrieben wird. Dieses Licht blinkt bei drahtlosem Datenverkehr. LAN – Leuchtet durchgehend, wenn der Ethernet-Port an einen ordnungsgemäß funktionierenden Port, wie etwa einen Router oder Switch, angeschlossen ist. Das Licht blinkt bei Datenverkehr über den LAN-Port. POWER – Das Licht blinkt während des Hochfahrens. Sobald es durchgehend leuchtet, ist der Access Point betriebsbereit. DAP-2690 Install Guide Downloaded from www.Manualslib.com manuals search engine... -
Seite 14: Installation Der Hardware
Installation der Hardware 5 GHz Antennenanschlüsse* Konsolenport Stromeingangsbuchse Rücksetztaste (Reset) LAN-Port (PoE) * 2,4 GHz Antennenanschlüsse befinden sich auf der Unterseite des Access Point. DAP-2690 Install Guide Downloaded from www.Manualslib.com manuals search engine... - Seite 15 Zur Stromversorgung des Access Point können Sie eine der folgenden 3 Optionen wählen: Methode 1 - Stromversorgung, wenn Sie einen PoE-Switch haben. Methode 2 - Stromversorgung, wenn Sie keinen PoE-Switch haben und sich keine Steckdose in der Nähe des Access Point befindet. Methode 3 - Stromversorgung, wenn Sie keinen PoE-Switch haben und sich eine Steckdose in der Nähe des Access Point befindet. Methode 1 1. Schließen Sie ein Ende Ihres Ethernetkabels an den LAN (PoE)-Port am DAP-2690 an. 2. Schließen Sie das andere Ende an einen Port am PoE-Switch. DAP-2690 Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 16 Methode 2 1. Schließen Sie ein Ende eines Ethernetkabels an den Dateneingangs- Port (Data In) auf der PoE-Basiseinheit und das andere Ende an einen Port auf Ihrem Switch, Router oder Computer. 2. Schließen Sie ein Ende eines Ethernetkabels an den Port P+Data Out auf der PoE-Basiseinheit und das andere Ende an den LAN (PoE)-Port am DAP-2690 Access Point. 3. Schließen Sie den mitgelieferten Stromadapter an die Stromeingangsbuchse (Power In) am PoE-Adapter. 4. Stecken Sie das eine Ende des Netzkabels (mit dem Kaltgerätestecker) in den Stromadapter und das andere Ende (Mit dem Netzstecker) in eine Steckdose DAP-2690 Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 17 Methode 3 1. Schließen Sie das eine Ende Ihres Ethernetkabels an den LAN (PoE)- Port am DAP-2690 und das andere Ende an einen Switch, Router oder Computer an. 2. Verwenden Sie den mitgelieferten Stromadapter. Schließen Sie den Stromadapter an die Stromeingangsbuchse am DAP-2690 Access Point an. 3. Stecken Sie das eine Ende des Netzkabels (mit dem Kaltgerätestecker) in den Stromadapter und das andere Ende (Mit dem Netzstecker) in eine Steckdose. DAP-2690 Install Guide Downloaded from www.Manualslib.com...
-
Seite 18: Befestigung Der Montageplatte
Befestigung der Montageplatte Schritt 1: Bringen Sie die mitgelieferten Wandanker an der Wand an, wo die Montageplatte befestigt werden soll. Schritt 2: Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben an der Wand. DAP-2690 Install Guide Downloaded from www.Manualslib.com manuals search engine... - Seite 19 Schritt 3: Drehen Sie die restlichen Schrauben fest in die Rückseite des DAP-2690 ein. Schritt 4: Setzen Sie den DAP-2690 auf die Montageplatte. DAP-2690 Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 20 Schritt 5: Schieben Sie den DAP-2690 nach unten in die Rillen auf der Montageplatte, um es an der Platte zu befestigen. DAP-2690 Install Guide Downloaded from www.Manualslib.com manuals search engine...
- Seite 21 Ihr Setup ist abgeschlossen Nach Durchführung der Schritte in dieser Installationsanleitung und der Konfiguration Ihres Netzwerkes sollte Ihr Netzwerk in etwa wie folgt aussehen: Zum Konfigurieren und Verwalten des DAP-2690 von einem Computer aus haben Sie zwei Möglichkeiten: 1. Verwenden Sie ein gerades Ethernetkabel (auch Straight-Through-Kabel genannt) zwischen dem Access Point und Ihrem Computer. 2. Schließen Sie den Access Point an einen Switch oder Router an und verwenden Sie einen Computer, der ebenfalls an diesen Switch bzw. Router angeschlossen ist. * Max. drahtlose Signalrate leitet sich aus den Spezifikationen des Standards IEEE 802.11n (Draft 2.0) ab. Der tat- sächliche Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren, einschließlich Datenverkehr im Netz, Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-Overhead senken die tatsächliche Daten- durchsatzrate. Technische Unterstützung Deutschland: Web: http://www.dlink.de E-Mail: support@dlink.de...
