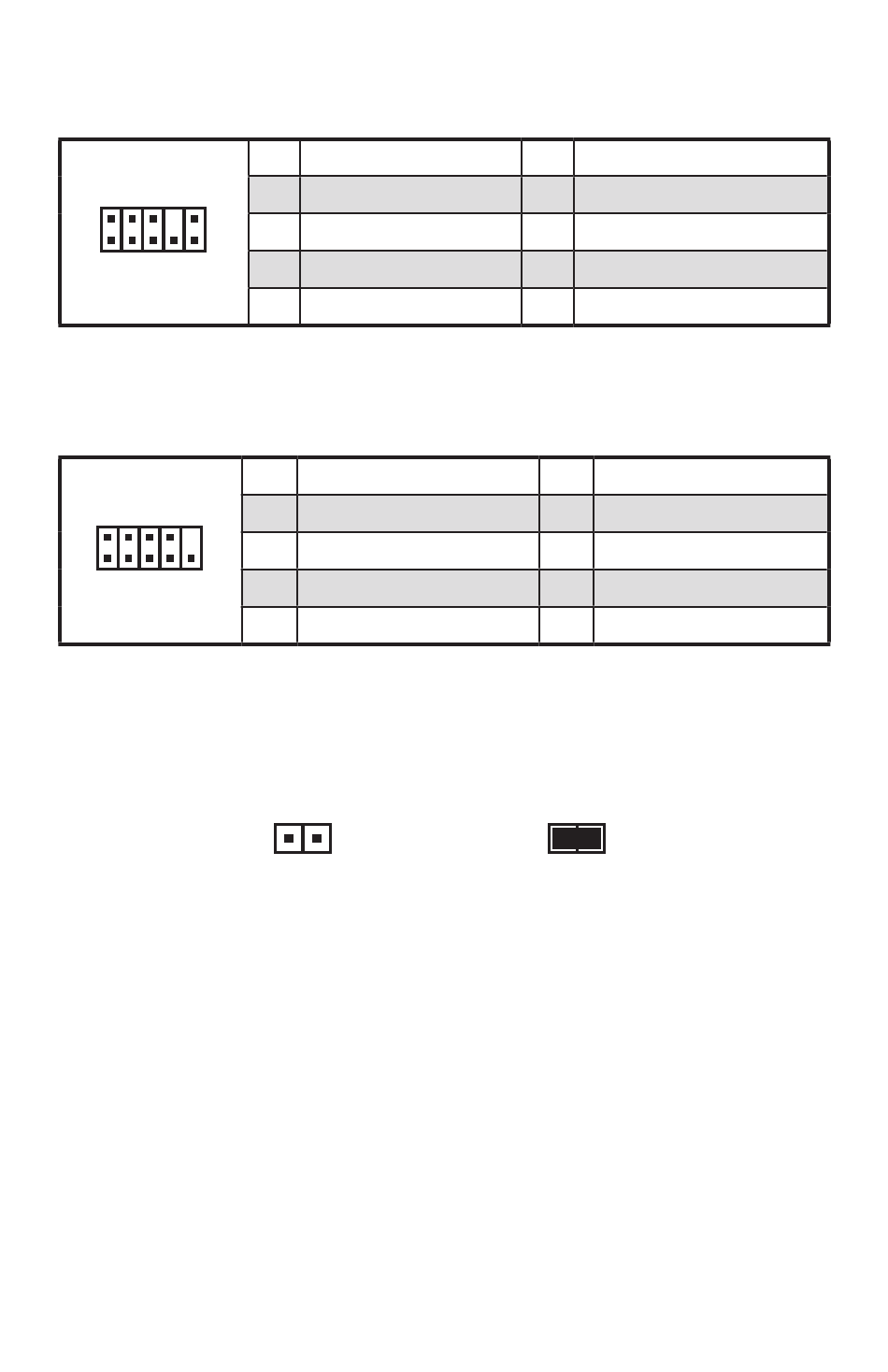

JAUD1: Audioanschluss des Frontpanels

Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
2 10
1
9

JCOM1: Serieller Anschluss

Mit diesem Anschluss können Sie das optionale serielle Schnittstelle mit dem
Einbausatze verbinden.
2 10
1
9
JBAT1: Clear CMOS Steckbrücke (Reset des BIOS)
Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung
durch eine Batterie auf dem Motherboard versorgt, um die Daten der
Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen
wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen.
Rücksetzen des BIOS auf Standardwerte
1. Schalten Sie den Computer ab und ziehen Sie das Netzkabel ab.
2. Verwenden Sie eine Steckbrücke, um JBAT1 für 5-10 Sekunden kurzzuschließen.
3. Entfernen Sie die Steckbrücke von JBAT1.
4. Stecken Sie das Kabel Ihres Computers in die Steckdose hinein und schalten Sie
den Computer ein.
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE_SEND
9 Head Phone L
1 DCD
3 SOUT
5 Ground
7 RTS
9
Daten
beibehalten
(Standardwert)
2
4
6
8
10
2
4
6
8
RI 10
CMOS-Daten
löschen/ Reset des
BIOS
Ground
NC
MIC Detection
No Pin
Head Phone Detection
SIN
DTR
DSR
CTS
No Pin
Übersicht der Komponenten
