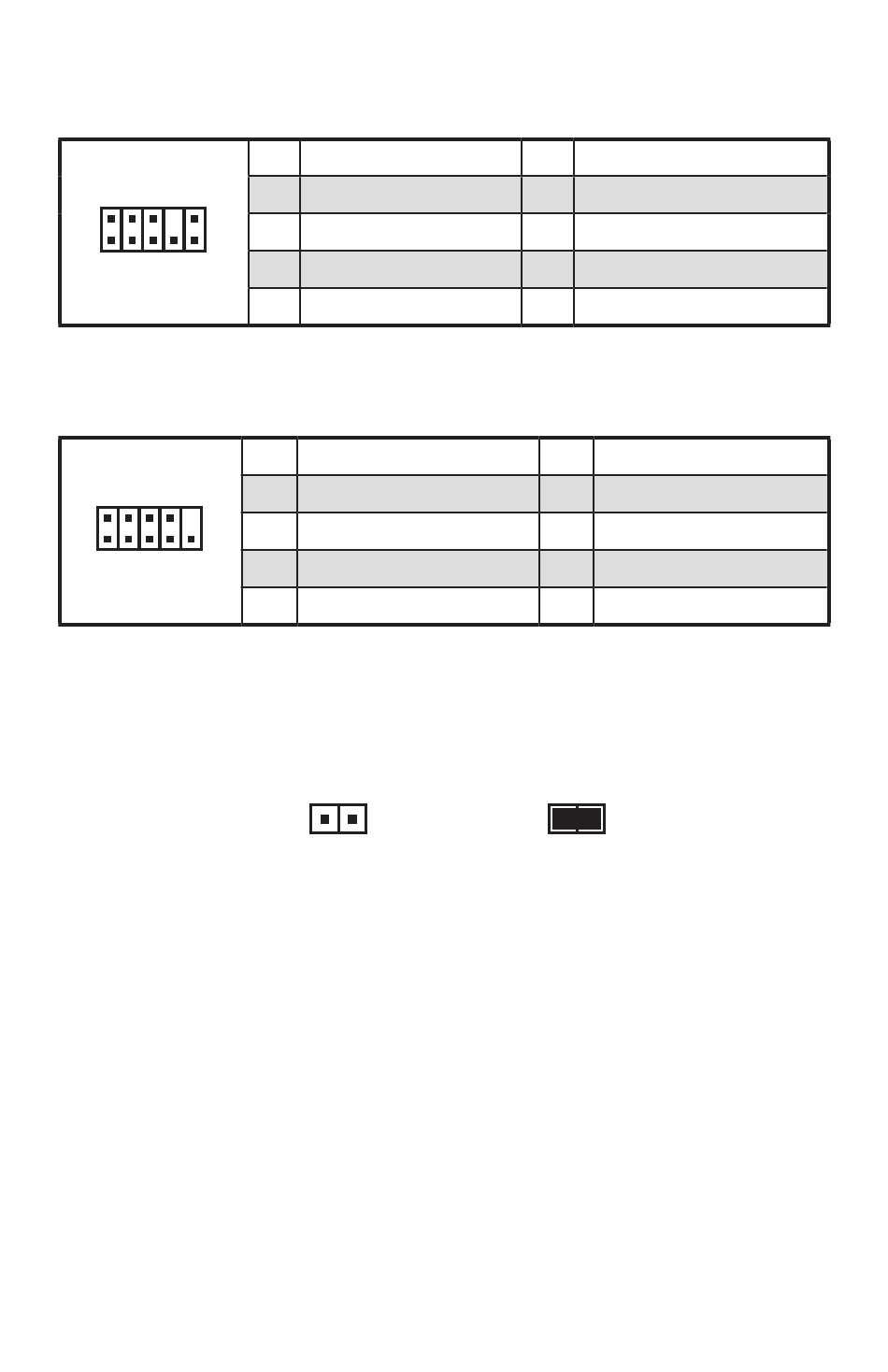

JAUD1 : Connecteur audio avant

Ce connecteur se lie aux jacks audio du panneau avant.
2 10
1
9
JCOM1 : Connecteur de port série
Ce connecteur vous permet de relier un port série en option.
2 10
1
9
JBAT1 : Cavalier Clear CMOS (Réinitialisation BIOS)
Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située
sur la carte mère afin de conserver les données de configuration système. Si vous
souhaitez nettoyer la configuration système, placez le cavalier sur Effacer CMOS de
manière à nettoyer la mémoire CMOS.
Conserver les données
(défaut)
Réinitialiser le BIOS aux valeurs par défaut
1. Eteignez l'ordinateur et débranchez le câble d'alimentation de la prise électrique.
2. Utilisez un couvercle de cavalier pour fermer JBAT1 pour environ 5-10 secondes.
3. Enlevez le couvercle de cavalier du JBAT1.
4. Branchez de nouveau le câble d'alimentation à votre ordinateur et allumez-le.
1 MIC L
3 MIC R
5 Head Phone R
7 SENSE_SEND
9 Head Phone L
1 DCD
3 SOUT
5 Ground
7 RTS
9 RI
2
4
6 MIC Detection
8
10 Head Phone Detection
2
4
6
8
10
Effacer CMOS /
Réinitialiser BIOS
