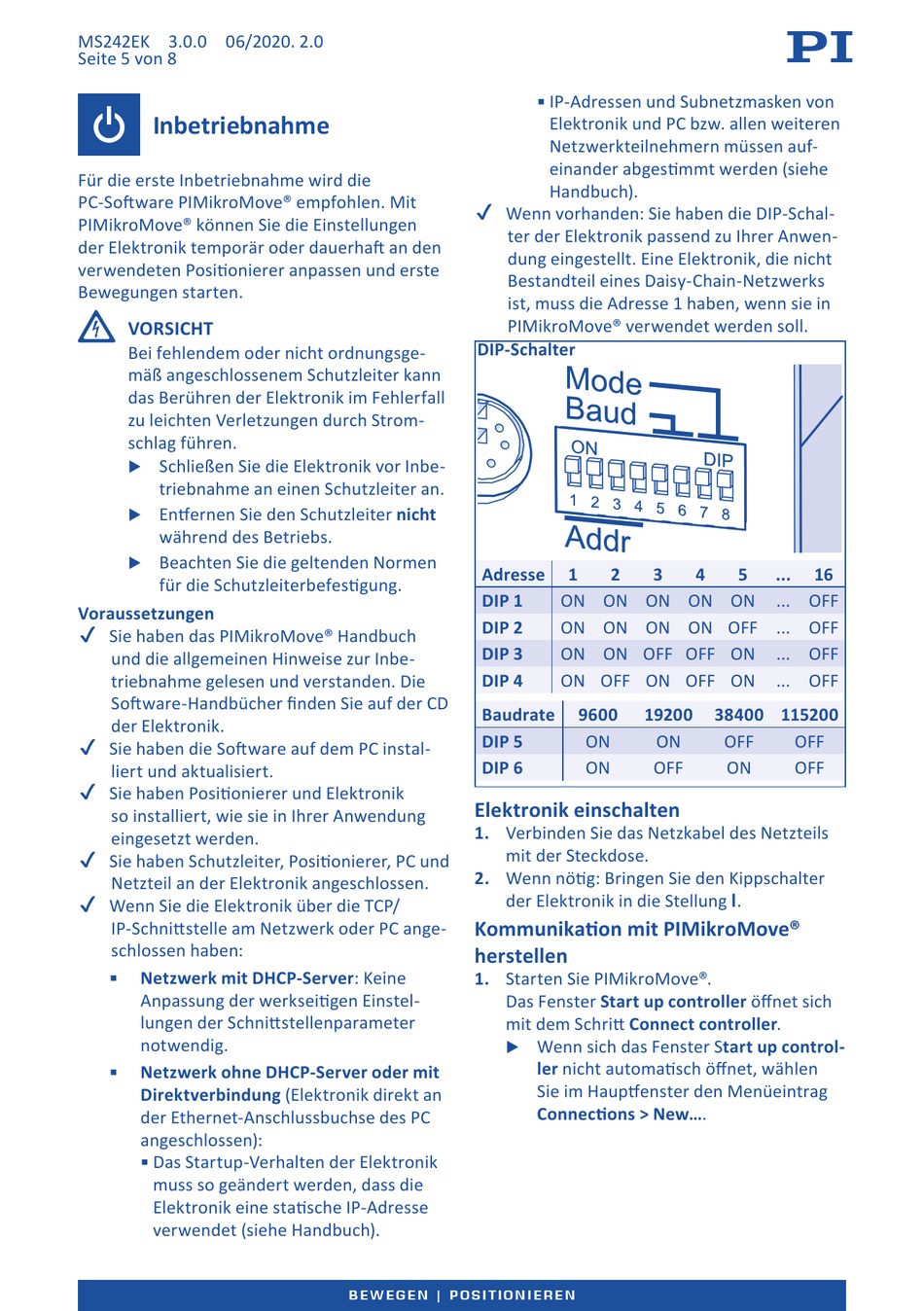

MS242EK 3.0.0 06/2020. 2.0
Seite 5 von 8
Inbetriebnahme
Für die erste Inbetriebnahme wird die
PC-Software PIMikroMove® empfohlen. Mit
PIMikroMove® können Sie die Einstellungen
der Elektronik temporär oder dauerhaft an den
verwendeten Positionierer anpassen und erste
Bewegungen starten.
VORSICHT
Bei fehlendem oder nicht ordnungsge-
mäß angeschlossenem Schutzleiter kann
das Berühren der Elektronik im Fehlerfall
zu leichten Verletzungen durch Strom-
schlag führen.
Schließen Sie die Elektronik vor Inbe-
X
triebnahme an einen Schutzleiter an.
Entfernen Sie den Schutzleiter nicht
X
während des Betriebs.
Beachten Sie die geltenden Normen
X
für die Schutzleiterbefestigung.
Voraussetzungen
✔
Sie haben das PIMikroMove® Handbuch
und die allgemeinen Hinweise zur Inbe-
triebnahme gelesen und verstanden. Die
Software-Handbücher finden Sie auf der CD
der Elektronik.
✔
Sie haben die Software auf dem PC instal-
liert und aktualisiert.
✔
Sie haben Positionierer und Elektronik
so installiert, wie sie in Ihrer Anwendung
eingesetzt werden.
✔
Sie haben Schutzleiter, Positionierer, PC und
Netzteil an der Elektronik angeschlossen.
✔
Wenn Sie die Elektronik über die TCP/
IP-Schnittstelle am Netzwerk oder PC ange-
schlossen haben:
▪
Netzwerk mit DHCP-Server: Keine
Anpassung der werkseitigen Einstel-
lungen der Schnittstellenparameter
notwendig.
▪
Netzwerk ohne DHCP-Server oder mit
Direktverbindung (Elektronik direkt an
der Ethernet-Anschlussbuchse des PC
angeschlossen):
▪
Das Startup-Verhalten der Elektronik
muss so geändert werden, dass die
Elektronik eine statische IP-Adresse
verwendet (siehe Handbuch).
✔
Wenn vorhanden: Sie haben die DIP-Schal-
ter der Elektronik passend zu Ihrer Anwen-
dung eingestellt. Eine Elektronik, die nicht
Bestandteil eines Daisy-Chain-Netzwerks
ist, muss die Adresse 1 haben, wenn sie in
PIMikroMove® verwendet werden soll.
DIP-Schalter
Adresse
DIP 1
DIP 2
DIP 3
DIP 4
Baudrate
DIP 5
DIP 6
Elektronik einschalten
1. Verbinden Sie das Netzkabel des Netzteils
mit der Steckdose.
2. Wenn nötig: Bringen Sie den Kippschalter
der Elektronik in die Stellung ❙.
Kommunikation mit PIMikroMove®
herstellen
1. Starten Sie PIMikroMove®.
Das Fenster Start up controller öffnet sich
mit dem Schritt Connect controller.
X
B E W E G E N | P O S I T I O N I E R E N
▪
IP-Adressen und Subnetzmasken von
Elektronik und PC bzw. allen weiteren
Netzwerkteilnehmern müssen auf-
einander abgestimmt werden (siehe
Handbuch).
1
2
3
4
ON ON ON ON ON
ON ON ON ON OFF ... OFF
ON ON OFF OFF ON
ON OFF ON OFF ON
9600
19200
ON
ON
ON
OFF
Wenn sich das Fenster Start up control-
ler nicht automatisch öffnet, wählen
Sie im Hauptfenster den Menüeintrag
Connections > New....
5
...
16
... OFF
... OFF
... OFF
38400 115200
OFF
OFF
ON
OFF
