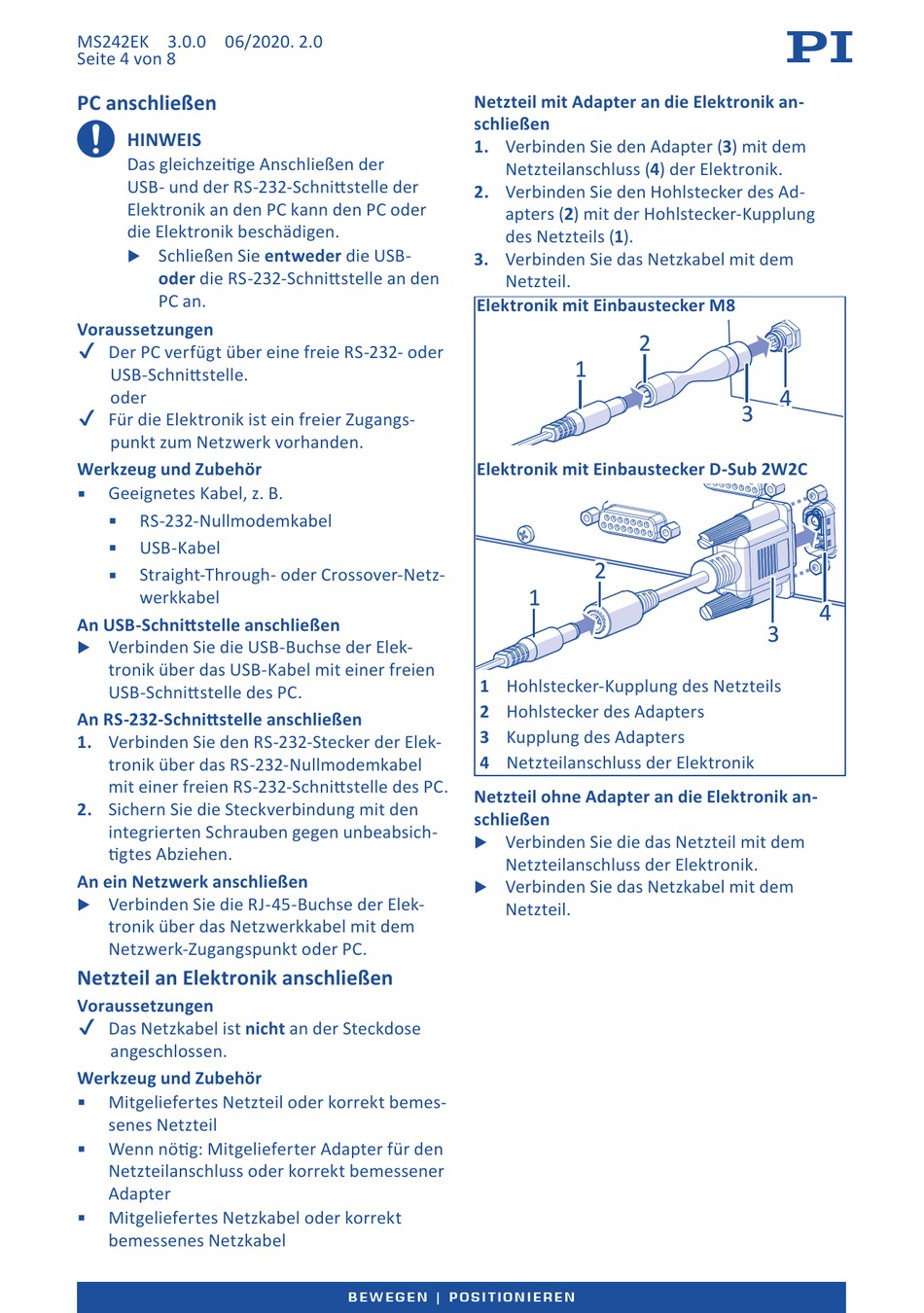

MS242EK 3.0.0 06/2020. 2.0
Seite 4 von 8
PC anschließen
HINWEIS
Das gleichzeitige Anschließen der
USB- und der RS-232-Schnittstelle der
Elektronik an den PC kann den PC oder
die Elektronik beschädigen.
Schließen Sie entweder die USB-
X
oder die RS-232-Schnittstelle an den
PC an.
Voraussetzungen
✔
Der PC verfügt über eine freie RS-232- oder
USB-Schnittstelle.
oder
✔
Für die Elektronik ist ein freier Zugangs-
punkt zum Netzwerk vorhanden.
Werkzeug und Zubehör
▪
Geeignetes Kabel, z. B.
▪
RS-232-Nullmodemkabel
▪
USB-Kabel
▪
Straight-Through- oder Crossover- Netz-
werkkabel
An USB-Schnittstelle anschließen
Verbinden Sie die USB-Buchse der Elek-
X
tronik über das USB-Kabel mit einer freien
USB-Schnittstelle des PC.
An RS-232-Schnittstelle anschließen
1. Verbinden Sie den RS-232-Stecker der Elek-
tronik über das RS-232-Nullmodemkabel
mit einer freien RS-232-Schnittstelle des PC.
2. Sichern Sie die Steckverbindung mit den
integrierten Schrauben gegen unbeabsich-
tigtes Abziehen.
An ein Netzwerk anschließen
Verbinden Sie die RJ-45-Buchse der Elek-
X
tronik über das Netzwerkkabel mit dem
Netzwerk-Zugangspunkt oder PC.
Netzteil an Elektronik anschließen
Voraussetzungen
✔
Das Netzkabel ist nicht an der Steckdose
angeschlossen.
Werkzeug und Zubehör
▪
Mitgeliefertes Netzteil oder korrekt bemes-
senes Netzteil
▪
Wenn nötig: Mitgelieferter Adapter für den
Netzteilanschluss oder korrekt bemessener
Adapter
▪
Mitgeliefertes Netzkabel oder korrekt
bemessenes Netzkabel
Netzteil mit Adapter an die Elektronik an-
schließen
1. Verbinden Sie den Adapter (3) mit dem
Netzteilanschluss (4) der Elektronik.
2. Verbinden Sie den Hohlstecker des Ad-
apters (2) mit der Hohlstecker-Kupplung
des Netzteils (1).
3. Verbinden Sie das Netzkabel mit dem
Netzteil.
Elektronik mit Einbaustecker M8
Elektronik mit Einbaustecker D-Sub 2W2C
1 Hohlstecker-Kupplung des Netzteils
2 Hohlstecker des Adapters
3 Kupplung des Adapters
4 Netzteilanschluss der Elektronik
Netzteil ohne Adapter an die Elektronik an-
schließen
Verbinden Sie die das Netzteil mit dem
X
Netzteilanschluss der Elektronik.
Verbinden Sie das Netzkabel mit dem
X
Netzteil.
