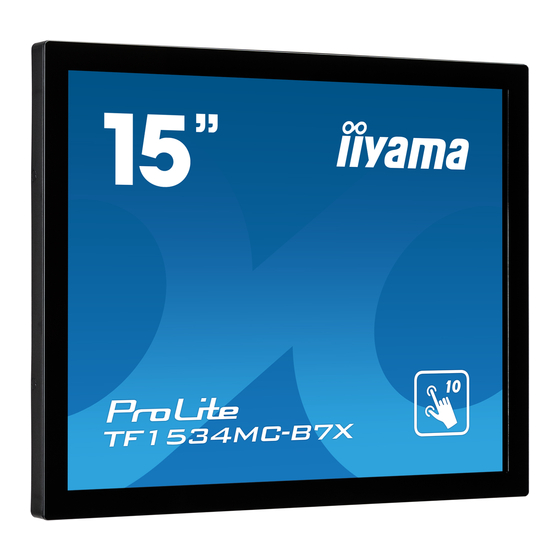

BEDIENUNGSANLEITUNG
DEUTSCH
Wir gratulieren Ihnen zu Ihrer Entscheidung
für den iiyama TFT-Monitor und bedanken
u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s
entgegenbringen. Damit Ihre Arbeit nicht
durch Fehleinstellungen getrübt wird, bitten
wir Sie, sich einige Minuten Zeit zu nehmen
und dieses Handbuch durchzulesen, bevor
Sie Ihren neuen iiyama TFT-Monitor das
erste Mal in Betrieb nehmen.
Bitte bewahren Sie diese Anleitung zum
späteren Nachschlagen sorgfältig auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für iiyama ProLite TF1534MC
Inhaltszusammenfassung für iiyama ProLite TF1534MC
- Seite 1 DEUTSCH Wir gratulieren Ihnen zu Ihrer Entscheidung für den iiyama TFT-Monitor und bedanken u n s f ü r d a s Ve r t r a u e n , d a s S i e u n s entgegenbringen.
-
Seite 2: Erklärung Der Ce-Konformität
Gebäude. Alle Einsatzorte sind dadurch gekennzeichnet, dass sie direkt an die öffentliche Niederspannungs- Stromversorgung angeschlossen sind. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modell Nr. : PLTF1534, PLTF1734, PLTF1934 Änderungsrechte vorbehalten. Alle verwendeten Handelsnamen und -marken sind Eigentum der jeweiligen Besitzer. -
Seite 3: Inhaltsverzeichnis
ABMESSUNGEN : ProLite TF1934MC .........27 ABMESSUNGEN : L-WINKEL ............28 KONFORMES TIMING ..............28 Wir empfehlen Ihnen, gebrauchte und nicht mehr benötigtes Equipment fachgerecht zu recyceln. Nützliche Informationen hierzu erhalten Sie bei Ihrem Fachhändler, Ihrem iiyama Service-Center und im Internet unter: www.iiyama. com. -
Seite 4: Für Ihre Sicherheit
Unfalls schalten Sie bitte Ihren Monitor sofort ab und trennen Sie den Netzstecker vom Gerät. Benachrichtigen Sie dann bitte Ihren Fachhändler oder das iiyama Service-Mitte. Sollte sich ein Gegenstand im Innern des Monitors befi nden, kann das zu einem Brand, Kurzschlüssen oder anderen Beschädigungen führen. -
Seite 5: Umgebungsbedingungen
VORSICHT UMGEBUNGSBEDINGUNGEN I n s t a l l i e r e n S i e d e n M o n i t o r n i c h t i n U m g e b u n g s b e d i n g u n g e n , w o e s r a p i d e Temperaturschwankungen, hohe Luftfeuchtigkeit oder stark staubige Luft gibt, da es sonst zu Brandgefahr, Kurzschlüssen oder anderen Beschädigungen kommen kann. -
Seite 6: Besondere Hinweise Zu Lcd-Monitoren
BESONDERE HINWEISE ZU LCD-MONITOREN Die folgenden Symptome stellen keine Störung dar, sondern sind normal: HINWEIS Wenn Sie das erste Mal Ihren LCD-Monitor anschalten, kann es bedingt durch Ihren Computer eintreten, dass das wiedergegebene Bild nicht in richtiger Grösse auf dem Monitor dargestellt wird. -
Seite 7: Vor Der Bedienung Des Monitors
VOR DER BEDIENUNG DES MONITORS LEISTUNGSMERKMALE Unterstützt Aufl ösungen von bis zu 1024 × 768 : ProLite TF1534MC Unterstützt Aufl ösungen von bis zu 1280 × 1024 : ProLite TF1734MC / ProLite TF1934MC Hoher Kontrast 700:1 (Typisch) / Helligkeit 330cd/m... -
Seite 8: Wand- Deckenmontage
WAND- DECKENMONTAGE ACHTUNG Falls sie den Monitor an einer Wand- oder Deckenhalterung betreiben möchten, benutzen sie zur Anbringung dieser M4 Schrauben mit eine max. Länge von 8 mm. Längere Schrauben könnten einen elektrischen Kurzschluss erzeugen bzw. das Gerät zerstören. Schrauben Befestigungskonsole Chassis EINBAU-GERÄTE / VORRICHTUNGEN... -
Seite 9: Bedienungselemente Und Anschlüsse
BEDIENUNGSELEMENTE UND ANSCHLÜSSE Fernbedienung Touch V01 <Vorderseite> <Rückseite> Menü -Taste (MENU)* Heraufscrollen / Helligkeit -Taste ( Herunterscrollen / Kontrast -Taste ( Auswahl-Taste (SELECT)* Ein / Aus-Schalter ( Ein/Aus-Anzeig HINWEIS Grün: Normale Betrieb Orange: Energieverwaltung USB Anschluss (USB) Eingang für die Fernbedienung Touch V01 (RJ11) VGA Anschluss (VGA) HDMI Anschluss (HDMI) DisplayPort Anschluss (DP) -
Seite 10: Hinweis Für Die Halterungen
HINWEIS FÜR DIE HALTERUNGEN L-WINKEL und Schrauben werden benötigt, wenn das Gerät eingebaut werden soll. Die L-Winkel sollen nur nach mitgelieferter Installationsanleitung montiert ACHTUNG werden. Die Verwendung von anderen Montage Halterungen oder Schrauben, als die in der Montageanleitung angegeben, können eine Beschädigung am Monitor auslösen. - Seite 11 Halterung und Schrauben werden verwendet, wenn das Gerät in eine Wand oder Anlage eingebaut wird. Angaben zur Temperatur und Luftfeuchtigkeit bei der Installation eines Open Frame Monitor finden Sie im Benutzerhandbuch auf der IIYAMA Webseite. http://www.iiyama.com <ProLite TF1534MC-B6X> Einbaulage des Winkelprofils kann von 1,3mm bis 40,7mm mit der Position der Schraubenlöcher, für die Montage des Chassis, von der Vorderseite des Monitors...
-
Seite 12: Monitor Anschliessen
* Das VGAkabel ist nicht im Lieferumfang enthalten. Wenn ein Qualitätiv niedriges VGAkabel verwenden wird, kann dieses elektromagnetischen Störungen verursachen. Bitte kontaktieren Sie das iiyama Support Center in Ihrem Land, wenn Sie den Monitor über den VGA-Eingang anschließen wollen. VOR DER BEDIENUNG DES MONITORS 9... - Seite 13 [ M o n t a g e u n d d e m o n t a g e d e r kabelabdeckung] Legen Sie ein weiches Tuch auf den Tisch, um Bild1 den Monitor nicht zu verkratzen. Legen Sie den Monitor fl...
-
Seite 14: Computer-Einstellung
Siehe Seite 28, wenn Sie das gewünschte Signaltiming einstellen möchten: KONFORMES TIMING. Windows XP/Vista/7/8/8,1/10 Plug & Play Der iiyama-LCD-Monitor ist mit dem VESA-Standard DDC2B konform. Die Plug & Play- Funktionen können unter Windows XP/Vista/7/8/8,1/10 benutzt werden, wenn der Monitor mit dem mitgelieferten Signalkabel an einen DDC2B-konformen Computer angeschlossen wird. -
Seite 15: Monitor Bedienen
MONITOR BEDIENEN Um das bestmögliche Bild zu bieten, besitzt der iiyama-LCD-Monitor die Voreinstellung KONFORMES TIMING, die auf Seite 28 erläutert wird. Sie können das Bild auch auf folgende Weise einstellen. Für weitere Informationen siehe BILDSCHIRM EINSTELLEN auf Seite 18. Drücken Sie auf die Taste MENU, um das Bildschirm-Menü (OSD) aufzurufen. Es gibt zusätzliche Menüelemente, die mit den Tasten... - Seite 16 POWER TASTE und OSD-MENÜ SPERRE: Drücken Sie die MENU-Taste und die Taste gleichzeitig, wenn ein Bild über VGA, HDMI oder DisplayPort angezeigt wird. * Das OSD Menü wird nicht dargestellt wenn dieses gesperrt ist. Drücken Sie erneuert die MENU -Taste und die Taste gleichzeitig.
-
Seite 17: Menüinhalt Einstellen
MENÜINHALT EINSTELLEN Bild Picture Bild Hoch Optionen Kontrast Helligkeit H-Position V-Position Feineinstellung H-Grose Auto Stellt Sich Ein Einstellungselement Problem / Option Zu drückende Taste Zu matt Kontrast Contrast Zu intensiv Zu dunkel Helligkeit* Brightness Zu hell Zu weit links H-Position* H-Position Zu weit rechts Zu weit unten... - Seite 18 Drücken Sie auf die Taste , um die Bildqualität in Schärfe umgekehrter Reihenfolge zu ändern. Sharpness Sie können die Schärfe für Aufl ösungenkleiner 1024 x 768(ProLite TF1534MC) / 1280 x 1024(ProLite TF1734MC/ProLite TF1934MC). Die Bildqualität lässt sich in fünf Schritten. MONITOR BEDIENEN 15...
- Seite 19 Optionen Bild Hoch OSD Zeit Aus OSD Position User OSD H-Position OSD V-Position Einstellungselement Problem / Option Zu drückende Taste Sie können die Anzeigezeit für das OSD- OSD Zeit Aus OSD Timeout Menü auf 5 bis 60 Sekunden einstellen. Stellen Sie die OSD position. OSD Position User (Oben Links / Unten Links / Oben Rechts / OSD Position...
- Seite 20 Optionen Option Bild Hoch Optionen Zurcksetzen Sprache Deutsch Signalauswahl Modell Anzeigen Factory Einstellungselement Problem / Option Zu drückende Taste Zurück zum Menü. Nein Zurcksetzen Reset Einstellungen ab Werk werden wiederhergestellt. English Englisch Español Spanisch Sprache Japanisch Français Französisch Language Deutsch Deutsch Traditionelles Chinesisch 繁中...
-
Seite 21: Bildschirmeinstellungen
Flackern oder Verschmieren von Buchstaben oder Linien für den von Ihnen benutzten Monitor. ProLIte TF1534MC : Der Monitor ist für eine optimale Aufl ösung von 1024 × 768 entwickelt und kann daher aus physikalischen Gründen nicht die bestmögliche Darstellung bei kleineren Auflösungen darstellen, da hier das Monitorbild entweder auf die maximale Fläche des Panels vergrössert wird oder in der Originalgrösse angezeigt wird. - Seite 22 Drücken Sie den SELECT Taste (Auto Stellt Sich Ein), Oder führen Sie das automatische Set-up durch. Wenn das Bild nach dem automatischen Set-up fl ackert, unscharf ist oder die Bildgrösse nicht richtig passt, dann stellen Sie das Bild durch nachfolgende Prozedur manuell ein. Stellen Sie die V-Position so ein, dass das obere und untere Ende des Bildschirm-Frames die Bildschirmfl...
- Seite 23 Stellen Sie mit der “Feineinstellung”-Einstellung horizontale wellenförmige Linien, Flackern oder Schmieren in Zebra-Mustern ein. HINWEIS Sollten Teile des Bildes stark verschmiert dargestellt werden oder durch ein starkes Flackern gestört werden, ist die “H-Grose” - Einstellung möglicherweise nicht optimal. Wiederholen Sie hierfür bitte die Schritte .
-
Seite 24: Energieverwaltung
ENERGIEVERWALTUNG Das Power Management des Monitors wird aktiviert wenn der Computer nicht im Betrieb ist um unnötigen Stromverbrauch zu vermeiden. Um diese Funktion nutzen zu können, muss der Monitor an einen VESA DPMS-konformen Computer angeschlossen sein. Der Monitor verhält sich für die Energierverwaltung folgendermaßen. Die Funktion zur Energieverwaltung, einschließlich der Einstellungen für den Timer, wird vom Betriebssystem gesteuert. -
Seite 25: Fehlersuche
FEHLERSUCHE Falls der Monitor nicht richtig arbeitet, suchen Sie bitte zuerst an Hand dieser Liste nach der Ursache: 1. Überprüfen Sie die Einstellungen wie im Abschnitt INBETRIEBNAHME beschrieben. Falls der Monitor kein Bild darstellt , gehen Sie zu Punkt 2. 2. -
Seite 26: Informationen Zum Recycling
INFORMATIONEN ZUM RECYCLING Für besseren Umweltschutz bitte schaff en Sie nicht Ihren Monitor ab. Besichtigen Sie bitte unsere Web site: www.iiyama.com für die Monitorwiederverwertung. INFORMATIONEN ZUM RECYCLING 23... -
Seite 27: Anhang
ANHANG Irrtum und Änderungen in Design und Spezifi kationen vorbehalten. TECHNISCHE DATEN : ProLite TF1534MC-B6X Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Screen Schnittstellen Oberfl ächenfi nish Anti-Fingerprint-Beschichtung Grösse-Kategorie 15" Panel-technologie Grösse Diagonal: 15" (38cm) Lochabstand 0,297mm H × 0,297mm V... -
Seite 28: Technische Daten : Prolite Tf1734Mc-B6X
TECHNISCHE DATEN : ProLite TF1734MC-B6X Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Screen Schnittstellen Oberfl ächenfi nish Anti-Fingerprint-Beschichtung Grösse-Kategorie 17" Panel-technologie Grösse Diagonal: 17" (43cm) Lochabstand 0,264mm H × 0,264mm V LCD- 350cd/m (Typisch: Zonder Touch-panel), Helligkeit Fläche 315cd/m (Typisch: Mit Touchpanel) Kontrastrate 1000 : 1 (Typisch) Ansichtbereich... -
Seite 29: Technische Daten : Prolite Tf1934Mc-B6X
TECHNISCHE DATEN : ProLite TF1934MC-B6X Technologie Kapazitiv, geschützt 10pt Touch Lichtdurchlässigkeit Touch Screen Schnittstellen Oberfl ächenfi nish Anti-Fingerprint-Beschichtung Grösse-Kategorie 19" Panel-technologie Grösse Diagonal: 19" (48cm) Lochabstand 0,294mm H × 0,294mm V LCD- 350cd/m (Typisch: Zonder Touch-panel), Helligkeit Fläche 315cd/m (Typisch: Mit Touchpanel) Kontrastrate 1000 : 1 (Typisch) Ansichtbereich... -
Seite 30: Abmessungen : Prolite Tf1534Mc
ABMESSUNGEN : ProLite TF1534MC 337.5mm/13.3” 44.5mm/1.7” 305.0mm/12.0” ABMESSUNGEN : ProLite TF1734MC 369.0mm/14.5” 47.5mm/1.9” 339.0mm/13.3” ABMESSUNGEN : ProLite TF1934MC 416.0mm/16.4” 46.5mm/1.8” 377.5mm/14.9” ANHANG 27... -
Seite 31: Abmessungen : L-Winkel
800 × 600 46,875kHz 75,000Hz 49,500MHz 48,077kHz 72,188Hz 50,000MHz 48,363kHz 60,004Hz 65,000MHz 1024 × 768 56,476kHz 70,069Hz 75,000MHz 60,023kHz 75,029Hz 78,750MHz 63,981kHz 60,020Hz 108,000MHz 1280 × 1024 79,976kHz 75,025Hz 135,000MHz * ProLite TF1534MC ist nicht konform. HINWEIS 28 ANHANG M134B23...
