ROBBE ALIGN 800MX Einbauhinweis

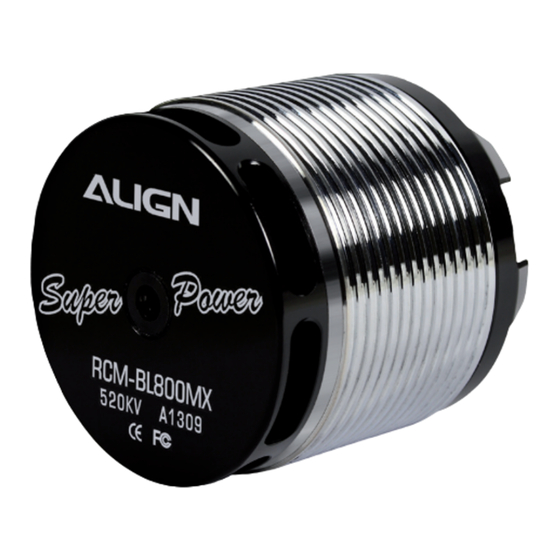

ALIGN 800MX Motor
Einbauhinweis
1. Der 800MX Motor kann in Verbindung mit der Governor-
Funktion des Fahrtreglers verwendet werden. Stellen Sie
den Governor zu Beginn so ein, dass die Hauptrotordrehzahl
ca. 2200 U/min beträgt. Mit diesem Basiswert, können Sie
die Drehzahl dann an Ihren persönlichen Flugstill anpassen.
Achtung! Aus Sicherheitsgründen darf die max.
Hauptrotorkopfdrehzahl nicht überschritten werden.
Hubschrauber Motor
700E 800MX (520kV)
800E 800MX (520kV)
800E 800MX (470kV)
Quelle der Technischen Daten: Offizielle Website - Scorpion-Motoren.
3. Wenn der Motor im T-Rex 700E DFC verwendet wird,
ist es nicht notwendig die Untersetzung zu tauschen.
Servohalter Nick-Servo
offene Seite nach vorne
Motorritzel Hauptzahnrad
12 Zähne 112 Zähne
12 Zähne 112 Zähne
13 Zähne 110 Zähne
2. Wenn Sie den 800MX Motor in einem T-Rex 800E
einsetzen, verwenden Sie das 112 Zähne Haupt
zahnrad in Verbindung mit dem 12 Zähne Motorritzel.
Setzen Sie die Rotorkopfdrehzahl auf 1.900 U/min und
den Wert für Kollektiv- Pitch auf +/- 12°.
Spannung Regler
44,4 V 120 A 1 : 9,33 : 4,73
44,4 V 120 A 1 : 9,33 : 4,73
44,4 V 120 A 1 : 8,46 : 4,73
4. Wenn der Motor im T-Rex 700E V1 / V2 / F3C oder
T-Rex 800E verbaut wird, muss der Servohalter des
Nick-Servos so verbaut sein, dass die offene Seite in
Flugrichtung nach vorne zeigt. (Siehe Zeichung)
Gesamtunter- Empfohlene
setzung Drehzahl
2200 U/min
1900 U/min
1900 U/min
Max. Drehzahl
2450 U/min
2000 U/min
2000 U/min
