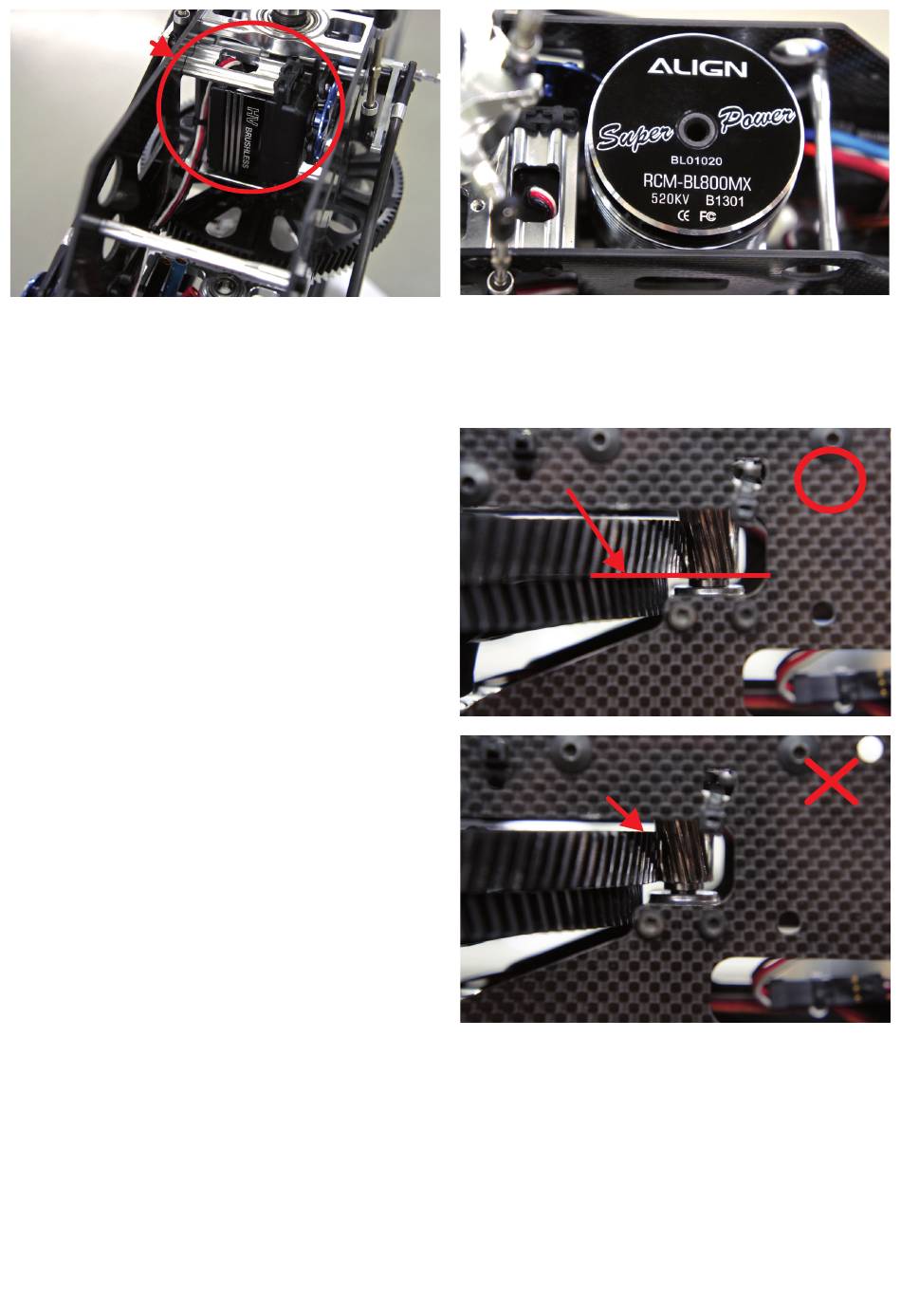

5. Wenn Sie ein schrägverzahntes Hauptzahnrad
verwenden, montieren Sie die Teile wie folgt.
Achten Sie auch darauf, dass die untere Linie des Haupt
zahnrads mit der Linie des Motorritzels übereinstimmt.
Richtige Position:
Die untere Kante des Hauptzahnrads stimmt mit der
des Motorritzels überein.
Falsche Position:
Wenn die Linien nicht übereinstimmen, kommt es zu über-
durchschnittlichen Verschleiß der Teile.
Nur so ist eine optimale Passung der beiden Teile
gegeben und überdurchschnittlicher Verschleiß wird
vermieden.
Unterkante des
Motorritzels
Falsche Position
des Motorritzels
