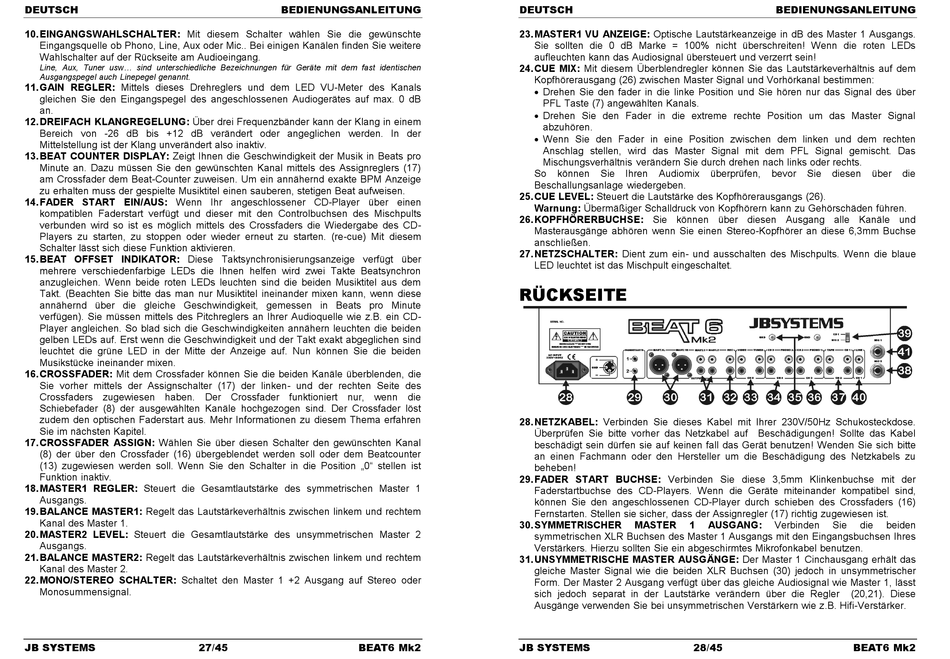

JB Systems BEAT 6 Mk2 Bedienungsanleitung Seite 16

DEUTSCH
10. EINGANGSWAHLSCHALTER: Mit diesem Schalter wählen Sie die gewünschte
Eingangsquelle ob Phono, Line, Aux oder Mic.. Bei einigen Kanälen finden Sie weitere
Wahlschalter auf der Rückseite am Audioeingang.
Line, Aux, Tuner usw... sind unterschiedliche Bezeichnungen für Geräte mit dem fast identischen
Ausgangspegel auch Linepegel genannt.
11. GAIN REGLER: Mittels dieses Drehreglers und dem LED VU-Meter des Kanals
gleichen Sie den Eingangspegel des angeschlossenen Audiogerätes auf max. 0 dB
an.
12. DREIFACH KLANGREGELUNG: Über drei Frequenzbänder kann der Klang in einem
Bereich von -26 dB bis +12 dB verändert oder angeglichen werden. In der
Mittelstellung ist der Klang unverändert also inaktiv.
13. BEAT COUNTER DISPLAY: Zeigt Ihnen die Geschwindigkeit der Musik in Beats pro
Minute an. Dazu müssen Sie den gewünschten Kanal mittels des Assignreglers (17)
am Crossfader dem Beat-Counter zuweisen. Um ein annähernd exakte BPM Anzeige
zu erhalten muss der gespielte Musiktitel einen sauberen, stetigen Beat aufweisen.
14. FADER START EIN/AUS: Wenn Ihr angeschlossener CD-Player über einen
kompatiblen Faderstart verfügt und dieser mit den Controlbuchsen des Mischpults
verbunden wird so ist es möglich mittels des Crossfaders die Wiedergabe des CD-
Players zu starten, zu stoppen oder wieder erneut zu starten. (re-cue) Mit diesem
Schalter lässt sich diese Funktion aktivieren.
15. BEAT OFFSET INDIKATOR: Diese Taktsynchronisierungsanzeige verfügt über
mehrere verschiedenfarbige LEDs die Ihnen helfen wird zwei Takte Beatsynchron
anzugleichen. Wenn beide roten LEDs leuchten sind die beiden Musiktitel aus dem
Takt. (Beachten Sie bitte das man nur Musiktitel ineinander mixen kann, wenn diese
annähernd über die gleiche Geschwindigkeit, gemessen in Beats pro Minute
verfügen). Sie müssen mittels des Pitchreglers an Ihrer Audioquelle wie z.B. ein CD-
Player angleichen. So blad sich die Geschwindigkeiten annähern leuchten die beiden
gelben LEDs auf. Erst wenn die Geschwindigkeit und der Takt exakt abgeglichen sind
leuchtet die grüne LED in der Mitte der Anzeige auf. Nun können Sie die beiden
Musikstücke ineinander mixen.
16. CROSSFADER: Mit dem Crossfader können Sie die beiden Kanäle überblenden, die
Sie vorher mittels der Assignschalter (17) der linken- und der rechten Seite des
Crossfaders zugewiesen haben. Der Crossfader funktioniert nur, wenn die
Schiebefader (8) der ausgewählten Kanäle hochgezogen sind. Der Crossfader löst
zudem den optischen Faderstart aus. Mehr Informationen zu diesem Thema erfahren
Sie im nächsten Kapitel.
17. CROSSFADER ASSIGN: Wählen Sie über diesen Schalter den gewünschten Kanal
(8) der über den Crossfader (16) übergeblendet werden soll oder dem Beatcounter
(13) zugewiesen werden soll. Wenn Sie den Schalter in die Position „0" stellen ist
Funktion inaktiv.
18. MASTER1 REGLER: Steuert die Gesamtlautstärke des symmetrischen Master 1
Ausgangs.
19. BALANCE MASTER1: Regelt das Lautstärkeverhältnis zwischen linkem und rechtem
Kanal des Master 1.
20. MASTER2 LEVEL: Steuert die Gesamtlautstärke des unsymmetrischen Master 2
Ausgangs.
21. BALANCE MASTER2: Regelt das Lautstärkeverhältnis zwischen linkem und rechtem
Kanal des Master 2.
22. MONO/STEREO SCHALTER: Schaltet den Master 1 +2 Ausgang auf Stereo oder
Monosummensignal.
JB SYSTEMS 27/45
BEDIENUNGSANLEITUNG
BEAT6 Mk2
DEUTSCH
23. MASTER1 VU ANZEIGE: Optische Lautstärkeanzeige in dB des Master 1 Ausgangs.
Sie sollten die 0 dB Marke = 100% nicht überschreiten! Wenn die roten LEDs
aufleuchten kann das Audiosignal übersteuert und verzerrt sein!
24. CUE MIX: Mit diesem Überblendregler können Sie das Lautstärkeverhältnis auf dem
Kopfhörerausgang (26) zwischen Master Signal und Vorhörkanal bestimmen:
 Drehen Sie den fader in die linke Position und Sie hören nur das Signal des über
PFL Taste (7) angewählten Kanals.
 Drehen Sie den Fader in die extreme rechte Position um das Master Signal
abzuhören.
 Wenn Sie den Fader in eine Position zwischen dem linken und dem rechten
Anschlag stellen, wird das Master Signal mit dem PFL Signal gemischt. Das
Mischungsverhältnis verändern Sie durch drehen nach links oder rechts.
So können Sie Ihren Audiomix
Beschallungsanlage wiedergeben.
25. CUE LEVEL: Steuert die Lautstärke des Kopfhörerausgangs (26).
Warnung: Übermäßiger Schalldruck von Kopfhörern kann zu Gehörschäden führen.
26. KOPFHÖRERBUCHSE: Sie können über diesen Ausgang alle Kanäle und
Masterausgänge abhören wenn Sie einen Stereo-Kopfhörer an diese 6,3mm Buchse
anschließen.
27. NETZSCHALTER: Dient zum ein- und ausschalten des Mischpults. Wenn die blaue
LED leuchtet ist das Mischpult eingeschaltet.
RÜCKSEITE
28. NETZKABEL: Verbinden Sie dieses Kabel mit Ihrer 230V/50Hz Schukosteckdose.
Überprüfen Sie bitte vorher das Netzkabel auf Beschädigungen! Sollte das Kabel
beschädigt sein dürfen sie auf keinen fall das Gerät benutzen! Wenden Sie sich bitte
an einen Fachmann oder den Hersteller um die Beschädigung des Netzkabels zu
beheben!
29. FADER START BUCHSE: Verbinden Sie diese 3,5mm Klinkenbuchse mit der
Faderstartbuchse des CD-Players. Wenn die Geräte miteinander kompatibel sind,
können Sie den angeschlossenen CD-Player durch schieben des Crossfaders (16)
Fernstarten. Stellen sie sicher, dass der Assignregler (17) richtig zugewiesen ist.
30. SYMMETRISCHER MASTER 1
symmetrischen XLR Buchsen des Master 1 Ausgangs mit den Eingangsbuchsen Ihres
Verstärkers. Hierzu sollten Sie ein abgeschirmtes Mikrofonkabel benutzen.
31. UNSYMMETRISCHE MASTER AUSGÄNGE: Der Master 1 Cinchausgang erhält das
gleiche Master Signal wie die beiden XLR Buchsen (30) jedoch in unsymmetrischer
Form. Der Master 2 Ausgang verfügt über das gleiche Audiosignal wie Master 1, lässt
sich jedoch separat in der Lautstärke verändern über die Regler
Ausgänge verwenden Sie bei unsymmetrischen Verstärkern wie z.B. Hifi-Verstärker.
JB SYSTEMS 28/45
BEDIENUNGSANLEITUNG
überprüfen, bevor Sie diesen über
AUSGANG: Verbinden Sie die beiden
(20,21). Diese
BEAT6 Mk2
