JB Systems BEAT 6 Mk2 Bedienungsanleitung Seite 11

NEDERLANDS
 Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat niet volledig
van het lichtnet gescheiden!
 Volgens de veiligheidsvoorschriften moet deze installatie geaard worden.
 Om elektrische schokken te voorkomen, moet U de behuizing niet openen. Afgezien
van de zekering zitten er geen onderdelen in die door de gebruiker moeten worden
onderhouden.
 Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een
beschadigde zekering steeds door een zekering van hetzelfde type en met dezelfde
elektrische kenmerken.
 Ingeval van ernstige problemen met het bedienen van het toestel, stopt U onmiddellijk
het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
 Gebruik best de originele verpakking als het toestel vervoerd moet worden.
 Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het
toestel aan te brengen.
 Overmatige
geluidsdruk van oortelefoon
veroorzaken.
INSTALLATIEVOORSCHRIFTEN:
 Plaats de mengtafel in een goed geventileerde ruimte waar zij niet blootgesteld is aan
hoge temperaturen of vocht.
 Het plaatsen en het gebruik van de mengtafel gedurende een lange periode in de
nabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werking beïnvloeden.
 De mixer kan in een 19" kast gemonteerd worden. Monteer de behuizing door middel
van de 4 montageopeningen op de frontplaat. Gebruik hiervoor bouten van de juiste
dikte! (deze zijn niet inbegrepen) Probeer sterke schokken en vibraties tijdens het
transport zo veel mogelijk te vermijden.
 Zorg, bij inbouw in een vaste installatie of flightcase, voor een goede ventilatie om de
warmte optimaal te kunnen afvoeren.
 Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel
zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan
de goede werking soms verhinderen.
REINIGING VAN DE MENGTAFEL:
Reinig de mengtafel met een vochtig doek. Vermijd dat er water in het toestel komt.
Gebruik nooit vluchtige vloeistoffen zoals benzeen of thinner welke het toestel kunnen
beschadigen.
AANSLUITINGEN
Behalve de microfoon-, hoofdtelefoonaansluitingen en master uitgangen, zijn alle
aansluitingen van het cinch-type. Gebruik cinch-cinch kabels van goede kwaliteit om een
goede geluidskwaliteit te verzekeren. (Bijvoorbeeld: JB Systems code :2-0370)
Voor meer informatie over aansluitingen verwijzen wij u naar het volgende hoofdstuk. Zet
het toestel uit, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding
spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met een niveau
tussen 750mV en 2V. Deze ingangen vindt u bijvoorbeeld bij radio's, video's, cd-spelers,
enz.
JB SYSTEMS 17/45
GEBRUIKSAANWIJZING
of hoofdtelefoon kan gehoorverlies
BEAT6 Mk2
NEDERLANDS

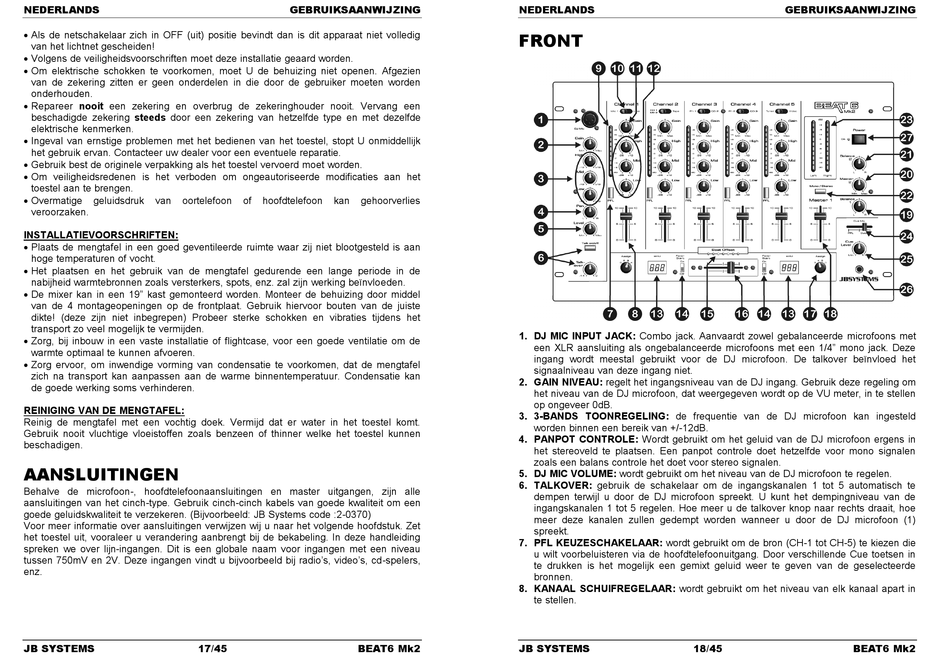

FRONT
1. DJ MIC INPUT JACK: Combo jack. Aanvaardt zowel gebalanceerde microfoons met
een XLR aansluiting als ongebalanceerde microfoons met een 1/4" mono jack. Deze
ingang wordt meestal gebruikt voor de DJ microfoon. De talkover beïnvloed het
signaalniveau van deze ingang niet.
2. GAIN NIVEAU: regelt het ingangsniveau van de DJ ingang. Gebruik deze regeling om
het niveau van de DJ microfoon, dat weergegeven wordt op de VU meter, in te stellen
op ongeveer 0dB.
3. 3-BANDS TOONREGELING: de frequentie van de DJ microfoon kan ingesteld
worden binnen een bereik van +/-12dB.
4. PANPOT CONTROLE: Wordt gebruikt om het geluid van de DJ microfoon ergens in
het stereoveld te plaatsen. Een panpot controle doet hetzelfde voor mono signalen
zoals een balans controle het doet voor stereo signalen.
5. DJ MIC VOLUME: wordt gebruikt om het niveau van de DJ microfoon te regelen.
6. TALKOVER: gebruik de schakelaar om de ingangskanalen 1 tot 5 automatisch te
dempen terwijl u door de DJ microfoon spreekt. U kunt het dempingniveau van de
ingangskanalen 1 tot 5 regelen. Hoe meer u de talkover knop naar rechts draait, hoe
meer deze kanalen zullen gedempt worden wanneer u door de DJ microfoon (1)
spreekt.
7. PFL KEUZESCHAKELAAR: wordt gebruikt om de bron (CH-1 tot CH-5) te kiezen die
u wilt voorbeluisteren via de hoofdtelefoonuitgang. Door verschillende Cue toetsen in
te drukken is het mogelijk een gemixt geluid weer te geven van de geselecteerde
bronnen.
8. KANAAL SCHUIFREGELAAR: wordt gebruikt om het niveau van elk kanaal apart in
te stellen.
JB SYSTEMS 18/45
GEBRUIKSAANWIJZING
BEAT6 Mk2
