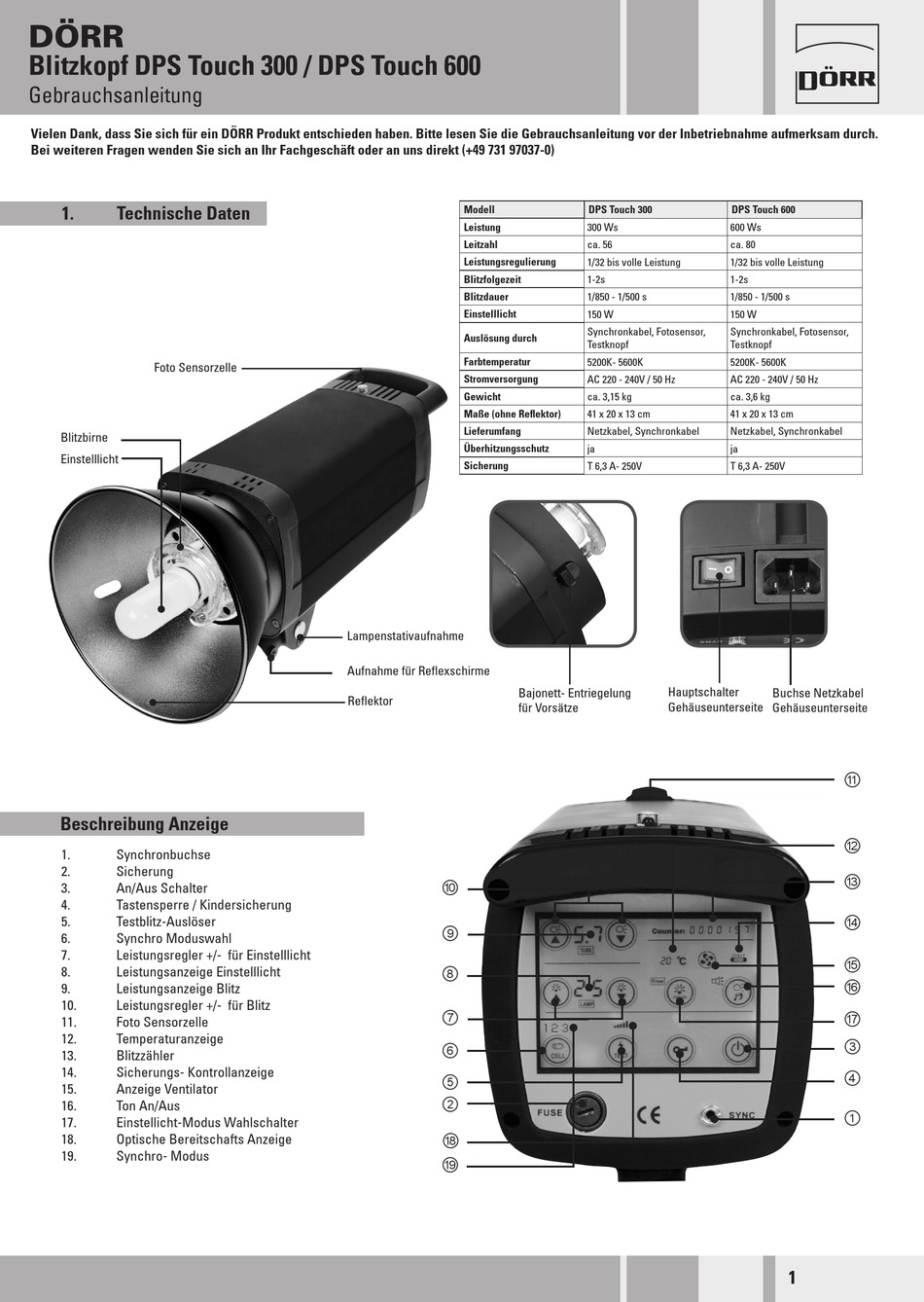

DÖRR

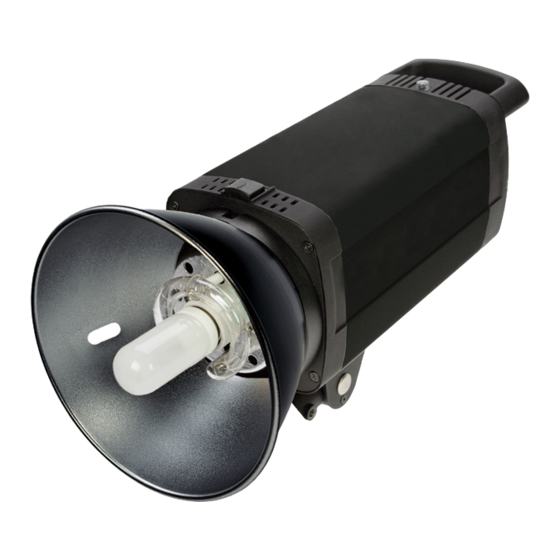

Blitzkopf DPS Touch 300 / DPS Touch 600
Gebrauchsanleitung
Vielen Dank, dass Sie sich für ein DÖRR Produkt entschieden haben. Bitte lesen Sie die Gebrauchsanleitung vor der Inbetriebnahme aufmerksam durch.
Bei weiteren Fragen wenden Sie sich an Ihr Fachgeschäft oder an uns direkt (+49 731 97037-0)
1.
Technische Daten
Foto Sensorzelle
Blitzbirne
Einstelllicht
Beschreibung Anzeige
1.
Synchronbuchse
2.
Sicherung
3.
An/Aus Schalter
4.
Tastensperre / Kindersicherung
5.
Testblitz-Auslöser
6.
Synchro Moduswahl
7.
Leistungsregler +/- für Einstelllicht
8.
Leistungsanzeige Einstelllicht
9.
Leistungsanzeige Blitz
10.
Leistungsregler +/- für Blitz
11.
Foto Sensorzelle
12.
Temperaturanzeige
13.
Blitzzähler
14.
Sicherungs- Kontrollanzeige
15.
Anzeige Ventilator
16.
Ton An/Aus
17.
Einstellicht-Modus Wahlschalter
18.
Optische Bereitschafts Anzeige
19.
Synchro- Modus
Modell
Leistung
Leitzahl
Leistungsregulierung
Blitzfolgezeit
Blitzdauer
Einstelllicht
Auslösung durch
Farbtemperatur
Stromversorgung
Gewicht
Maße (ohne Reflektor)
Lieferumfang
Überhitzungsschutz
Sicherung
Lampenstativaufnahme
Aufnahme für Reflexschirme
Bajonett- Entriegelung
Reflektor
für Vorsätze
⑩
⑨
⑧
⑦
⑥
⑤
②
⑱
⑲
DPS Touch 300
300 Ws
ca. 56
1/32 bis volle Leistung
1-2s
1/850 - 1/500 s
150 W
Synchronkabel, Fotosensor,
Testknopf
5200K- 5600K
AC 220 - 240V / 50 Hz
ca. 3,15 kg
41 x 20 x 13 cm
Netzkabel, Synchronkabel
ja
T 6,3 A- 250V
Hauptschalter
Gehäuseunterseite
1 2 3
DPS Touch 600
600 Ws
ca. 80
1/32 bis volle Leistung
1-2s
1/850 - 1/500 s
150 W
Synchronkabel, Fotosensor,
Testknopf
5200K- 5600K
AC 220 - 240V / 50 Hz
ca. 3,6 kg
41 x 20 x 13 cm
Netzkabel, Synchronkabel
ja
T 6,3 A- 250V
Buchse Netzkabel
Gehäuseunterseite
⑪
⑫
⑬
⑭
⑮
⑯
⑰
③
④
①
1
Inhaltsverzeichnis
Verwandte Anleitungen für Dorr DPS Touch 300
Inhaltszusammenfassung für Dorr DPS Touch 300
