Montaje / Desmontaje - FILL-RITE 800C Serie Gebrauchsanweisung Und Sicherheitsvorschriften

Ryton
EPDM
Teflon®

MONTAJE / DESMONTAJE

El medidor se compone del alojamiento de la cámara, de la
cámara de medición, de la serie de engranajes, del
conjunto y de la cobertura del contador. El contador puede
ser desmontado por completo sin tocar las tuberías, o bien
puede ser desmontado parcialmente según las
necesidades.
Montaje del medidor
Para proceder a montar el medidor, quitar el pulsador de
puesta en cero (artículo 3), aferrando los extremos y tirando
fuerte. Quitar los dos tornillos (artículo 29) y extraer la parte
anterior del medidor (artículo 2). Quitar dos tornillos
(artículo 13) para poder extraer el contador (artículo 4), volver
a montar siguiendo el procedimiento inverso.
Montaje de la cámara del medidor
Descripción del montaje de la cámara del medidor; inclinar
ligeramente el contador volviéndolo hacia abajo, de manera
que ninguna pieza pueda caer durante la extracción del
alojamiento del contador. Quitar cuatro tornillos (artículo 20),
luego quitar el alojamiento del medidor (artículo 19). El
conjunto de cámara del medidor se compone de cámara
superior e inferior, de un disco variable y de la
empaquetadura hermética. Volver a montar, siguiendo el
procedimiento inverso.
En el caso que sea necesario substituir los componentes
del conjunto de la cámara del medidor deberá ser
substituido todo el conjunto, a causa de la precisión del
método de su construcción. Ello garantiza una justa
adecuación y el correcto funcionamiento de la cámara.
Serie de engranajes y dispositivo hermético
Para desmontar la serie de engranajes y el dispositivo
hermético, quitar la estructura del engranaje (artículo 12),
moviéndola ligeramente con una palanca. Quitar el grupo de
engranajes (artículo 10) y la arandela (artículo 11). Quitar el
engranaje conductor (artículo 8) y las arandelas (artículo 7)
haciendo girar y tirando el engranaje conductor. Quitar el
dispositivo hermético de los O-ring (artículo 6).
Cuando se vuelve a montar el dispositivo hermético, lubricar
los O-ring con aceite o vaselina y substituir la cobertura.
Colocar la arandela en el eje del engranaje conductor.Hacer
girar y empujar el eje a través del O-ring, y cubrir con
cuidado para evitar que se malogre el O-ring. El eje debe
ser guiado en el piñón cónico (artículo 28) si el contador no
ha sido quitado. Substituir el resto de las partes hasta
terminar el montaje siguiendo el procedimiento inverso.
REPARACION
Los medidores que deben ser reparados, deberán ser
llevados a un centro de asistencia o deberán ser devueltos a
la fábrica para su mantenimiento. Los medidores deberán
ser enjuagados por lo menos tres veces antes de ser
reparados.
ANTES DEL SERVICIO, RESPETE LAS INSTRUCCIONES
SIGUIENTES:
Los medidores deben enjuagarse tres veces y enviarse
con una nota indicando los productos químicos que fueron
bombeados a través de la unidad. A los medidores que no
se ajustan a estas especificaciones se les puede negar
servicio.
Find Quality Products Online at:
Aluminum Stainless Steel
Flourocarbon Buna N
Nickel
GlobalTestSupply
www.

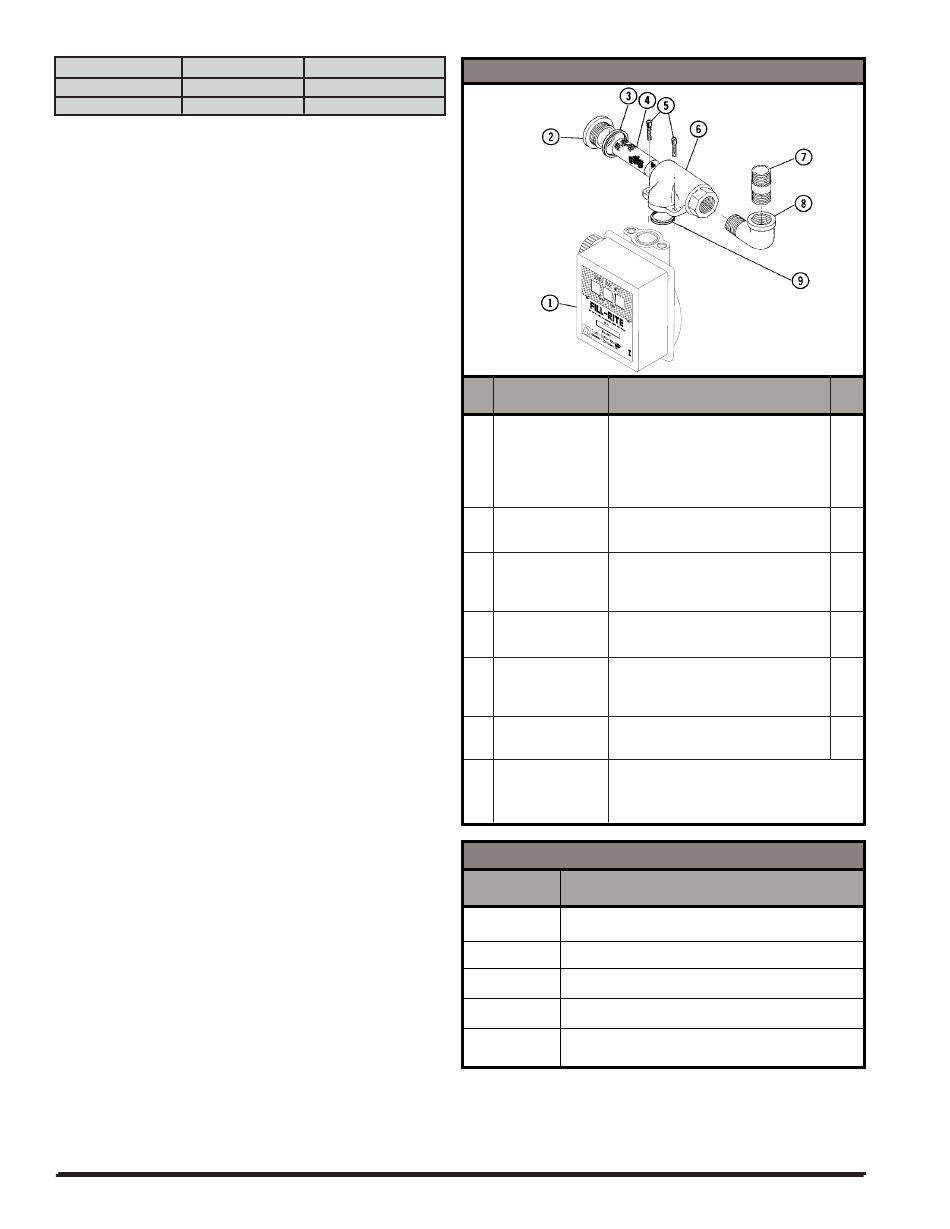

800C SERIES KIT de FILTRO
* El artículo 1 no
está incluido en
kit.
ART. PIEZA
NO. NO. DESCRIPCIÓN
1 800G1325 806C, 1", U.S. Galón
800G2727 806C, 1", U.S. Galón, Nickel Plated
800G1387 806C, 1", U.S. Galón, Teflon Coated
800G1998 806C, 1" BSP, Litros
800G2705 806C, 1" BSP, Litros, Nickel Plated
800G1440 806C, 1" BSP, Litros, Teflon® Coated Opt.
2 800F4360 Tapa
800F4362 Tapa, Nickel Plated
800F4361 Tapa, Teflon® Coated
3 800F4380 Junta tórica (-131), Buna-N
800F4381 Junta tórica (-131), Viton
4 800F4350 Cedazo
5 800F4320 5/16-18 x 7/8 SHCS
6 800F4340 Caja de filtro
800F4343 Caja de filtro, Nickel Plated
800F4342 Caja de filtro, Teflon® Coated
800F4337 Caja de filtro, BSP Threads
800F4339 Caja de filtro, BSP Threads, Teflon®
800F4338 Caja de filtro, BSP Threads, Nickel
7 800F4390 Niple de 1 x 2
8 800F4400 Codo urbano de 1"
9 700F2800 Junta tórica (-218)
700F2801 Junta tórica (-218), Viton
TH18 Kit de filtro, 1", U.S. (Incluido art. 2-6, 9)
TH18T Kit de filtrot, 1", U.S., Teflon® Ctd. (art. 2-9)
TH18X418 Kit de filtro, 1" BSP (Incluido art. 2-6, 9)
TH18TX418 Kit de filtro, 1" BSP, Teflon® Ctd. (art. 2-6, 9)
800B/800C SERIES KITS de REPARACIÓN
PIEZA
NO. DESCRIPCIÓN
800KTG2540 Kit de Reparación, U.S. Galón (Standard Retén)
(Incluido art. 6-12, 18, 22, 24-26, 28)
800KTG2541 Kit de Reparación, U.S. Galón (Viton Retén)
(Incluido art. 6-12, 18, 22, 24-26, 28)
800KTG2542 Kit de Reparaciónt, Litros (Standard Retén)
(Incluido art. 6-12, 18, 22, 24-26, 28)
800KTG2543 Kit de Reparación, Litros (Viton Retén)
(Incluido art. 6-12, 18, 22, 24-26, 28)
800KTG2579 Kit de Reparación, U.S. Galón, (EPDM Retén)
(Incluido art. 6-12, 18, 22, 24-26, 28)
5
.com
CTD.
1
Opt.
Opt.
Opt.
Opt.
1
Opt.
Opt.
1
Opt.
1
2
1
Opt.
Opt.
Opt.
Opt.
Opt.
1
1
1
Opt.
