Montage :

Montage:
Synchronisation : jaune
Interrupteur de motif : bleu
Négatif : noir
Positif - LED couleur 2 et couleur 4 : blanc
Positif - LED couleur 1 et couleur 3 : rouge
*Pour une meilleure adhérence, utilisez le primaire pour bandes adhésives 3M. Si vous souhaitez en savoir plus sur ce produit et ses applications, consultez le
document suivant : https://multimedia.3m.com/mws/media/65952O/3mtm-tape-primer-94.pdf
Fil :
ROUGE : positif, couleurs 1 et 3 (ajout d'un fusible 5 A nécessaire)
BLANC : positif, couleurs 2 et 4 (ajout d'un fusible 5 A nécessaire)
NOIR : négatif
BLEU : sélection du mode sur négatif
JAUNE : fonction synchronisée
(jusqu'à 8 unités peuvent être synchronisées)

Environnement de fonctionnement :

Température ambiante : -30 à 50°C

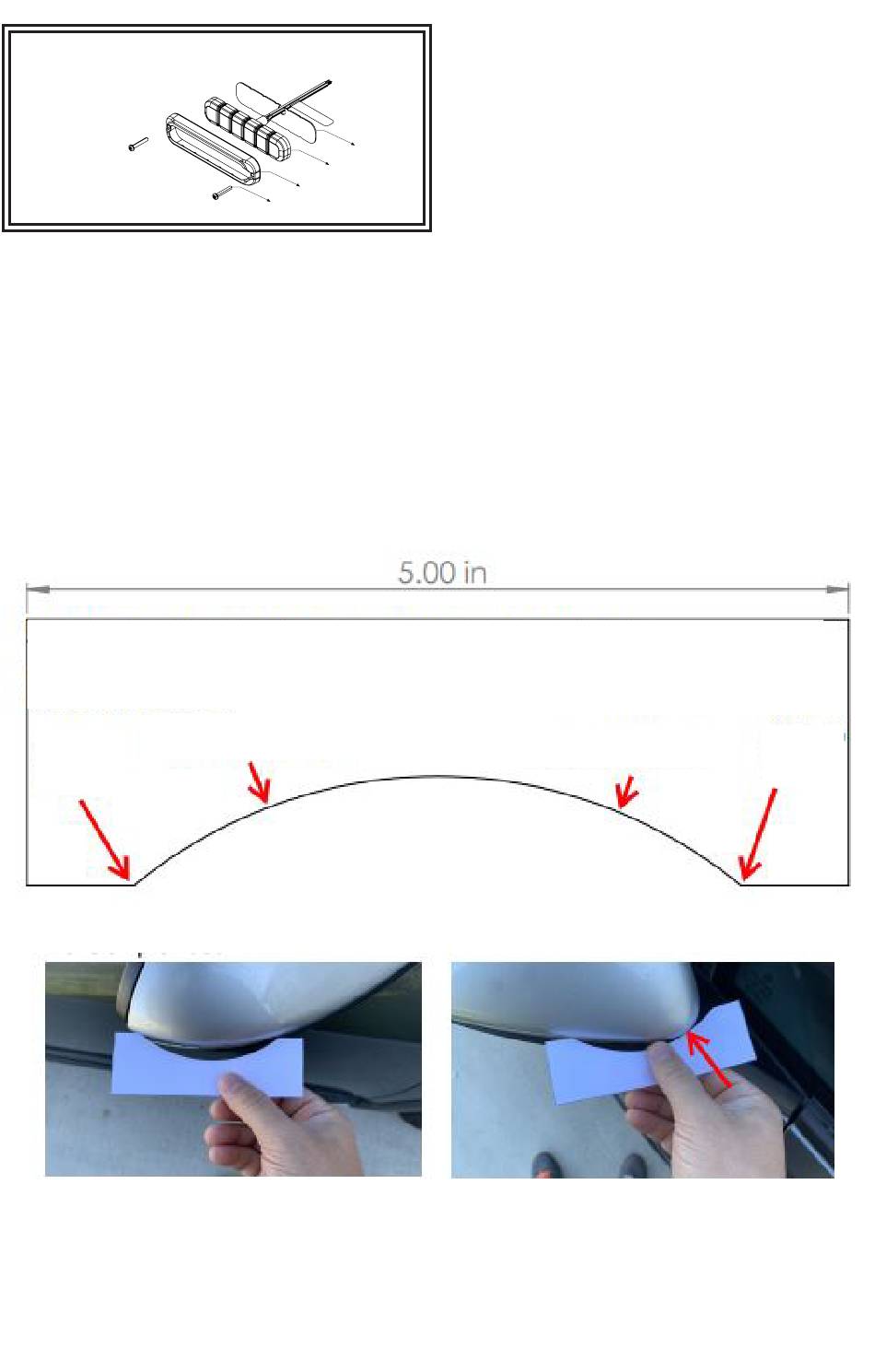

Utilisez ce modèle pour vérifier que la direction flexible s'adapte à la surface. Touchez les bords de la courbe
à la surface du véhicule (1) et assurez-vous que la courbe n'entre pas en contact avec le bord intérieur de la
courbe du modèle (2). Vérifiez que le modèle est de 127 mm (5") selon la dimension fournie.
(1) Touchez le
véhicule ici
Utilisez cette découpe pour vérifier que la courbure de la surface est appropriée pour l'installation d'un faisceau directionnel flexible. Le faisceau doit être monté sur une
surface courbe ou elliptique ; il ne peut pas être monté sur des bords abrupts. Voir les figures 1 et 2 ci-dessous. Vérifiez que le modèle est de 127 mm (5») selon la
dimension fournie.
Le faisceau sera monté sur cette surface, car la courbe du
véhicule ne touche pas la surface interne du modèle.
Tête d'éclairage
Cadre
Vis
(2) La courbe du véhicule ne doit
pas entrer en contact avec
cette surface
Figure 1
Montage sur une surface courbe :
1. Utilisez le modèle de la page 3 pour vérifier que le faisceau s'adapte à la
surface courbe.
2. Marquez l'emplacement des trous en utilisant le joint comme modèle et percez
le trou pour la sortie du fil en utilisant un foret de 279,2/812,8 mm (11/32 in).
3. Nettoyez la surface avec un chiffon imbibé d'alcool. Attendez qu'elle soit sèche.
4. Montez le faisceau à l'aide de l'adhésif grande adhésion. Décollez le support
adhésif et appliquez une pression pour qu'il adhère à la surface pendant
20 secondes. Il est recommandé d'attendre 24 heures pour que l'adhésif
adhère complètement avant d'allumer le faisceau.
Ruban adhésif VHB
* N'utilisez pas de matériel, de joint ou de cadre lors du montage sur une
surface courbe.
* Courbure de la surface max. 120°.
Montage sur une surface plane :
1. Marquez les emplacements des fils et des vis en utilisant le joint comme
modèle. Percez un trou de sortie de fil avec foret de 279,2/812,8 mm (11/32 in)
de diamètre. Pré-percez les trous de vis à l'aide d'un foret de 76,2/1625,6 mm
(3/64 in)
2. Décollez le support grande adhésion et éclairez la surface en alignant les trous
de vis et la sortie de fil. Appliquez une pression pendant 20 secondes. Insérez
les vis à travers le cadre pour terminer le montage de la tête d'éclairage. Il est
recommandé d'attendre 24 heures pour que l'adhésif adhère complètement
avant d'allumer le faisceau.
Fonctionnement en phase :
La phase 1 (Ph1) clignote simultanément avec Ph1
La phase 2 (Ph2) clignote simultanément avec Ph2
Ph1 alterne avec Ph2
(jusqu'à 8 unités peuvent être synchronisées)
Appliquer le fil BLEU VERS NOIR :
-Moins de 1 sec pour le mode suivant
-Entre 1 et 3 sec pour le mode précédent
-Entre 3 et 5 sec pour le mode d'usine par défaut
-Plus de 5 sec pour une lumière fixe
(2) La courbe du véhicule ne doit
pas entrer en contact avec
cette surface
Le faisceau ne sera pas monté sur cette surface, car la
courbe du véhicule touche la surface interne du modèle.
(1) Touchez le
véhicule ici
Figure 2
