Montaje:

Montaje:
Sincronización: amarillo
Interruptor de patrón: azul
Negativo: negro
Positivo - Color 2 y 4 del LED: blanco
Positivo - Color 1 y 3 del LED: rojo
* Para obtener una adherencia adicional, utilice un imprimador para cinta 3M. Para obtener más información sobre el producto y su aplicación, visite:
https://multimedia.3m.com/mws/media/65952O/3mtm-tape-primer-94.pdf
Cable:
ROJO: Positivo, colores 1 y 3 (se debe agregar un fusible de 5 A)
BLANCO: Positivo, colores 2 y 4 (se debe agregar un fusible de 5 A)
NEGRO: Negativo
AZUL: Selección de patrón a negativo
AMARILLO: Función sincronizada
(Se pueden sincronizar hasta 8 unidades)

Entorno de funcionamiento:

Temperatura ambiente: de -30 a 50 °C

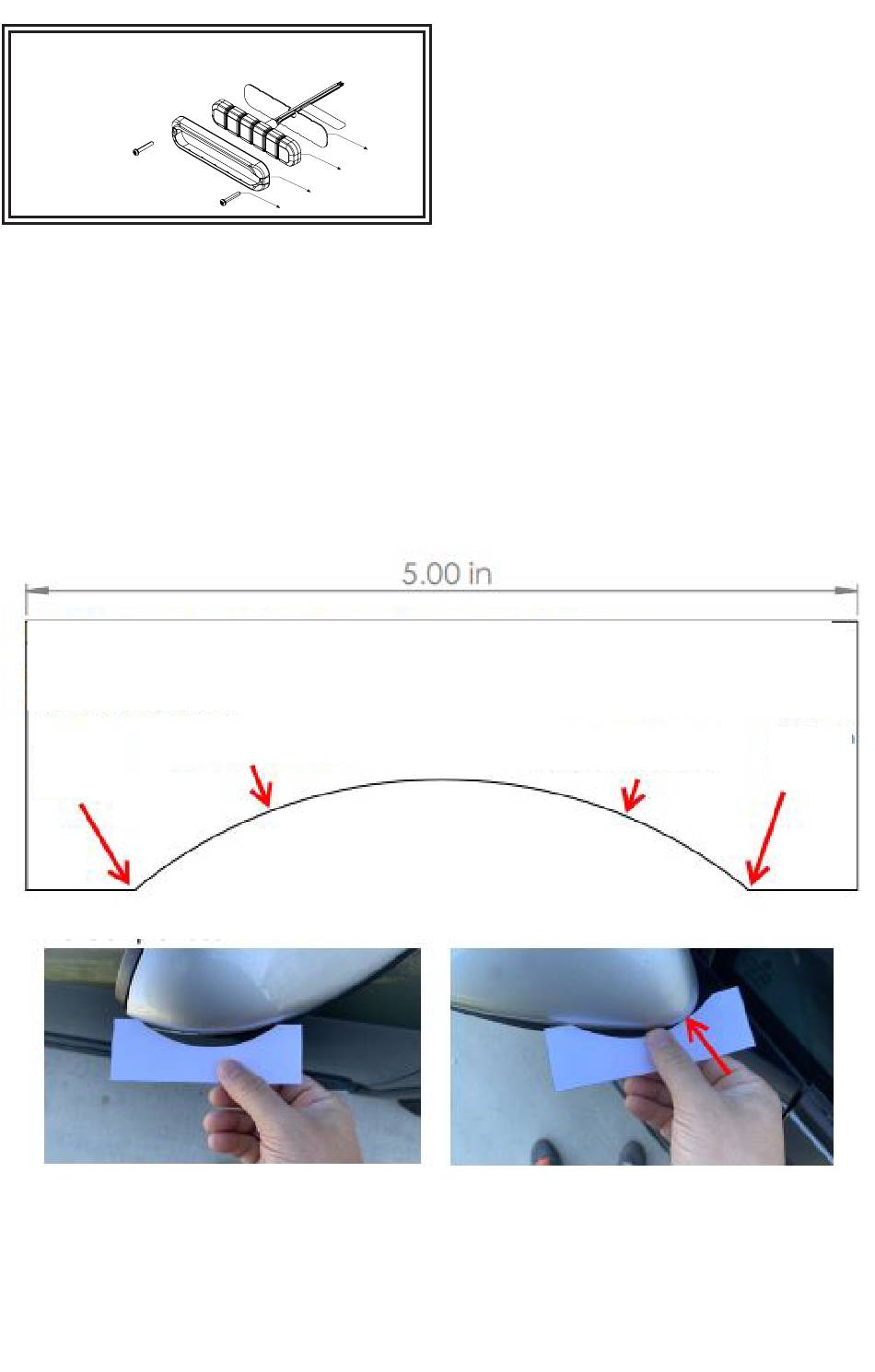

Utilice esta plantilla para comprobar que el equipo flexible direccional puede colocarse sobre la superficie.
Toque los bordes de la curva en la superficie del vehículo (1) y compruebe que la curva no toca el borde
interior de la curva en la plantilla (2). Verifique que la referencia tiene el tamaño estipulado de 5".
(1) Toque
el vehículo
aquí
Utilice este recorte para verificar que la curvatura de la superficie sea adecuada para instalar la luz direccional flexible. La luz se debe montar sobre una superficie curva
o elíptica, no se puede montar sobre bordes abruptos. Consulte las figuras 1 y 2 a continuación. Verifique que la plantilla venga dimensionada a 127 mm (5").
La luz se montará en esta superficie, ya que la curva
del vehículo no toca la superficie interna de la plantilla.
Cabezal de luz
Bisel
Tornillos
(2) La curva del vehículo no
debe tocar esta superficie
Figura 1
Montaje en una superficie curva:
1. Utilice la plantilla de la página 3 para verificar que la luz se ajuste a la superficie
curva.
2. Utilice la junta como plantilla para marcar la ubicación del orificio y perfore el
orificio para la salida del cable con una broca de 11/32 in.
3. Limpie la superficie con una toallita con alcohol. Espere a que se seque.
4. Monte la luz con adhesivo VHB. Despegue la parte trasera del adhesivo y
aplique presión para que se adhiera a la superficie durante 20 segundos. Se
recomienda dejar pasar 24 horas para que el adhesivo se adhiera por completo
Adhesivo VHB
antes de encender la luz.
* No utilice accesorios, juntas ni biseles durante el montaje en una superficie
curva.
* La curvatura máxima de la superficie es de 120°.
Montaje en una superficie plana:
1. Marque las ubicaciones de los cables y los tornillos utilizando la junta como
plantilla. Perfore el orificio de salida del cable con una broca de 11/32 in.
Perfore orificios para tornillos con una broca de 3/64 in.
2. Despegue la parte trasera del adhesivo VHB y aplique la luz a la superficie,
alineando los orificios de los tornillos y la salida de cables. Aplique presión
durante 20 segundos. Inserte los tornillos a través del bisel para finalizar el
montaje del cabezal de luces. Se recomienda dejar pasar 24 horas para que el
adhesivo se adhiera por completo antes de encender la luz.
Funcionamiento de fase:
La fase 1 (Ph1) parpadea simultáneamente con Ph1
La fase 2 (Ph2) parpadea simultáneamente con Ph2
Ph1 se alterna con Ph2
(Se pueden sincronizar hasta 8 unidades)
Aplique el cable de AZUL A NEGRO:
- Menos de 1 segundo para el siguiente patrón
- Entre 1 y 3 segundos para el patrón anterior
- Entre 3 y 5 segundos para los valores predeterminados de fábrica
- Más de 5 segundos para iluminación permanente
(2) La curva del vehículo no
debe tocar esta superficie
La luz no se montará en esta superficie, ya que la curva
del vehículo toca la superficie interna de la plantilla.
(1) Toque
el vehículo
aquí
Figura 2
Página 2 de 3
