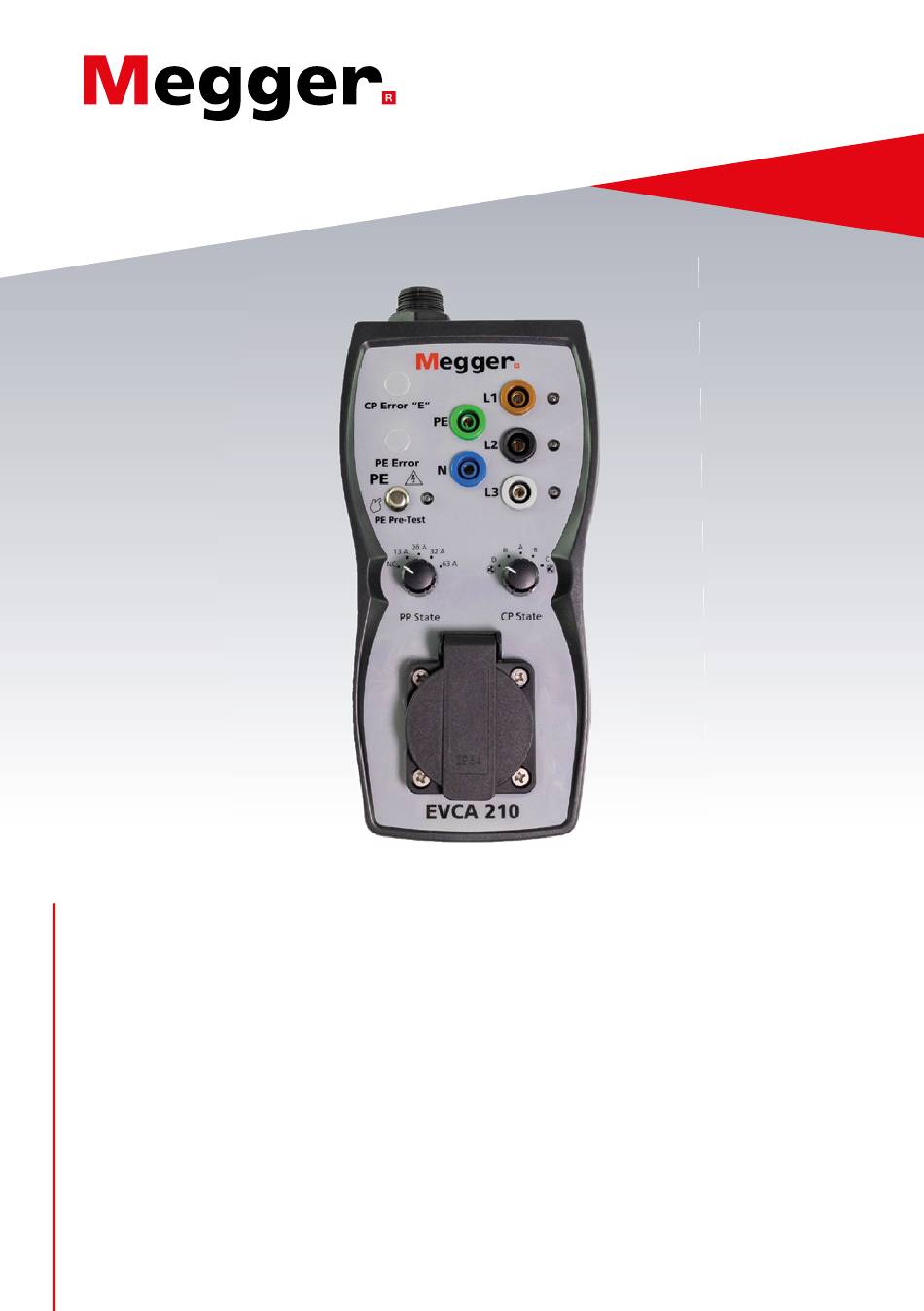

- Seite 1 EVCA210 Ladestationsadapter für Elektrofahrzeuge Benutzerhandbuch...
-
Seite 2: Sicherheitswarnungen
EVCA210 Electric vehicle charge-point adaptor Einführung Vielen Dank, dass Sie sich für den Megger EVCA210 (Ladestationsadapter für Elektrofahrzeuge) entschieden haben. Zu Ihrer eigenen Sicherheit, und um den höchstmöglichen Nutzen von Ihrem Gerät zu erlangen, stellen Sie bitte sicher, dass Sie, bevor Sie das Gerät nutzen, die folgenden Sicherheitswarnhinweise und -anweisungen lesen und verstehen. - Seite 3 Wenn keine Spannung zwischen L und N der Klemmen oder zwischen L und N der vorderen Steckdose anliegt, wenn der EVCA210 mit dem entsprechenden Ladestecker an den Ladeanschluss angeschlossen ist, und sich die Ladestation im Lademodus befindet, ist möglicherweise die interne Sicherung des EVCA210 durchgebrannt.
-
Seite 4: Symbole Auf Dem Gerät
Kofferinhalt 1 x EVCA210-Ladestationsadapter für ■ Elektrofahrzeuge 1 x 32 A Typ 2 EV-Ladestecker ■ 1 x 32 A Typ 1 EV-Ladestecker (nur EVCA210- ■ Transportkoffer mit Reißverschluss Kurzanleitung ■ Der Ladestationsadapter EVCA210 für Elektrofahrzeuge ist eine kompakte und tragbare Einheit und wurde entwickelt, um es Elektroinstallateuren zu ermöglichen, die... - Seite 5 ■ Weitere Prüfungen nach Bedarf ■ Alle Kabel, die mit dem EVCA210 geliefert werden, sind Teil des Messkreises des Adapters und dürfen in keiner Weise geändert oder ausgetauscht werden. Der EVCA210 verfügt über die folgenden Betriebsfunktionen: PE-Vorprüfung zur Prüfung auf gefährliche Spannungen am PE-Anschluss vor jeder Prüfung ■...
- Seite 6 (CEE 7/3) Allgemeine Betriebsanweisungen Der EVCA210 wurde entwickelt, um die Funktion und Sicherheit von Ladestationsmodus 3 für das AC-Laden zu testen. Mit diesem Adapter können Sie Tests mit geeigneten Messgeräten durchführen, z. B. mit geeigneten MFT-Multifunktionsprüfgeräten von Megger. Mit diesem Adapter können Ladeanschlüsse gemäß...
-
Seite 7: Anschließen Des Evca210-Prüfadapters An Die Ladestation
*Hinweis: Nur der EVCA210-UK wird standardmäßig mit dem Ladestecker Typ 1 geliefert Anschließen des EVCA210-Prüfadapters an die Ladestation: 1. Schließen Sie das entsprechende Prüfkabel vom Typ 1 oder Typ 2 an den Prüfadapter EVCA210 an 2. Schließen Sie den EVCA210 an der zu prüfenden Ladestation mit dem gewählten Verbindungskabel an. -
Seite 8: Prüfung Einer Ladestation
Ladestation anzuschließen, um die elektrische Sicherheitsprüfung der Ladestation und der zugehörigen Stromkreise durchzuführen. Wenn das richtige Kabel angeschlossen ist und die EVCA210 CP- und PP-Einstellungen korrekt eingestellt sind (siehe unten für Details), kann der Bediener entweder eine Einfach- oder Multifunktions-Prüfausrüstung an den Adapter anschließen, um die folgenden Live-Prüfungen durchzuführen:... - Seite 9 1.5 kΩ 20 A 680 Ω 32 A 220 Ω 63 A 100 Ω Hinweis: Der EVCA210 belastet den Stromkreis und zieht keinen signifikanten Strom für diese Messung. Control Pilot – CP-Status Auswahl des Fahrzeugzustand Widerstand Spannung an CP- Fahrzeugstatus...
-
Seite 10: Pe-Fehler - Erdschluss-Simulation
Ladevorgänge verhindert werden. Phasenanzeigen: Es gibt drei LED-Leuchten (L1, L2 und L3), eine für jede Phase. Wenn der EVCA210-Adapter mit einem der beiden verfügbaren Ladestecker an die Ladestation angeschlossen wird, leuchten die LED- Anzeigen auf, wenn Phasenspannungen in Bezug auf den Neutralleiter erkannt werden. -
Seite 11: Wartung
Laden) eingestellt ist und der PP-Status auf eine beliebige Einstellung außer NC eingestellt ist, kann eine externe Last kurzzeitig an die Netzsteckdose mit einem maximalen Strom von 10 A angeschlossen werden. Der EVCA210 ist durch eine 10-A-Sicherung gegen Überlastung geschützt. -
Seite 12: Technische Daten
EVCA210 Electric vehicle charge-point adaptor Technische Daten Eingangsspannung Bis zu 253 V (Einphasensystem)/bis zu 440 V (Dreiphasensystem), Eingangsfrequenz 50/60 Hz, Ladestecker Typ 1 AC-Lademodus 3 Typ 1, geeignet gemäß IEC 62196-2 Typ 1 oder SAE J1772 mit Fahrzeugsteckverbinder (Typ 1, 5P einphasig) Ladestecker Typ 2 Typ 2 AC Lademodus 3, geeignet für IEC 62196-2 Typ-2-Steckdose oder... -
Seite 13: Weee-Richtlinie
EVCA210 Electric vehicle charge-point adaptor Reinigung Wenn der EVCA210 oder Ladestecker gereinigt werden müssen, können sie mit einem feuchten Tuch und einem milden Reinigungsmittel abgewischt werden. Reinigen Sie niemals den Adapter oder die Stecker, wenn diese an eine Messschaltung angeschlossen sind. -
Seite 14: Evca210-Ladestationsadapter Für Elektrofahrzeuger
