Megger EVCA210 Benutzerhandbuch
Ladestationsadapter für elektrofahrzeuge
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Megger EVCA210
Inhaltszusammenfassung für Megger EVCA210

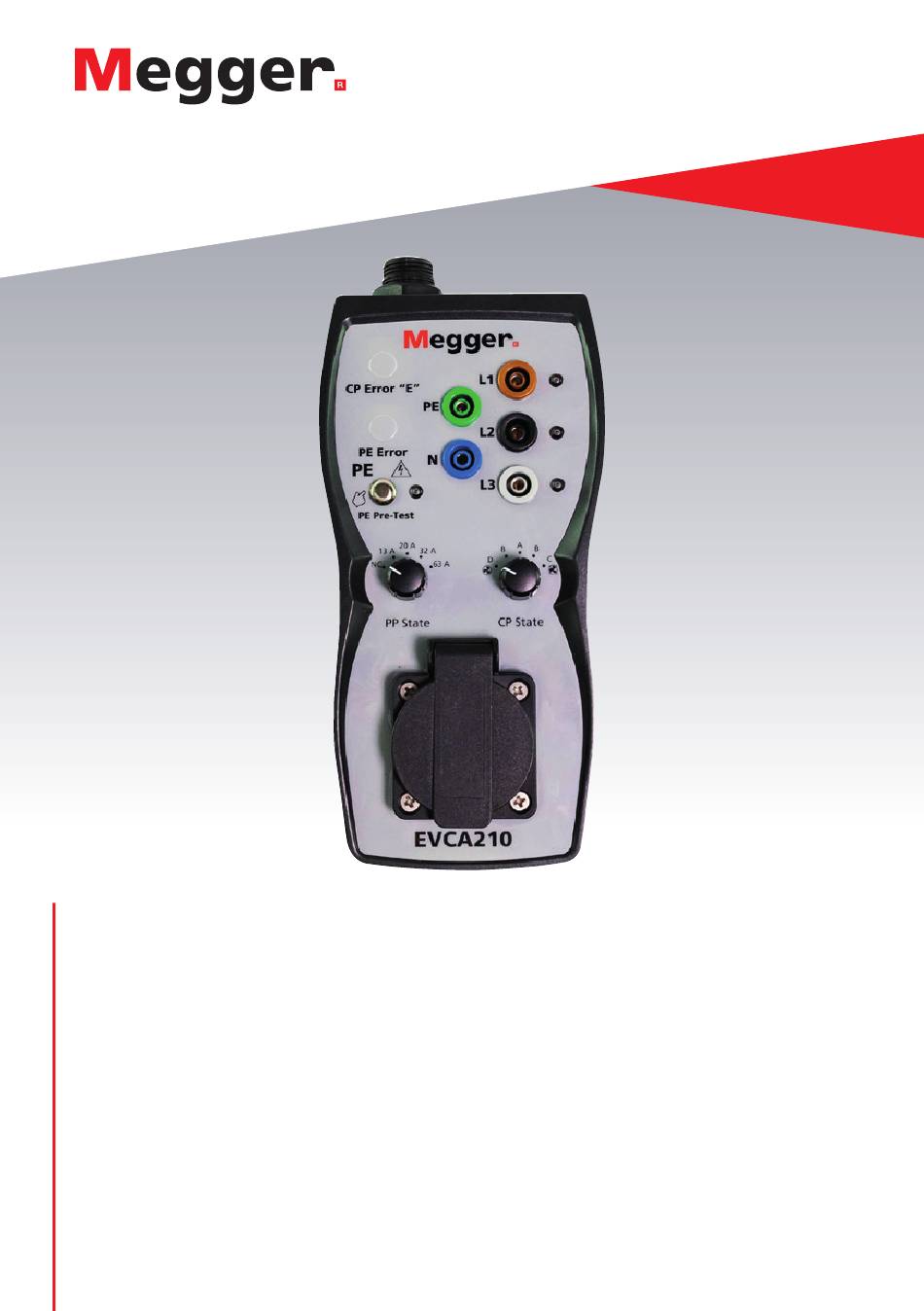

- Seite 1 EVCA210 Ladestationsadapter für Elektrofahrzeuge Benutzerhandbuch...
- Seite 2 Megger Limited, Archcliffe Road, Dover, Kent CT17 9EN. ENGLAND Tel.: +44 (0)1304 502101 Fax: +44 (0)1304 207342 www.megger.com Megger Ltd behält sich das Recht vor, die Spezifikation seiner Produkte von Zeit zu Zeit ohne vorherige Ankündigung zu ändern. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit der in vorliegendem Dokument enthaltenen Informationen sicherzustellen, übernimmt Megger Ltd.
-
Seite 3: Konformitätserklärung
Ausgabe dieses Dokuments. Vernichten Sie alle älteren Kopien. Konformitätserklärung Hiermit erklärt Megger Instruments Limited, dass die in dieser Bedienungsanleitung beschriebene, von Megger Instruments Limited hergestellte Funkausrüstung die Erfüllung der Richtlinie 2014/53/EU bietet. Weitere von Megger Instruments Limited hergestellte, in dieser Bedienungsanleitung beschriebene Gerätschaften erfüllen die Richtlinien 2014/30/EU und 2014/35/EU, wo diese anwendbar sind. -
Seite 4: Einführung
Megger Limited behält sich jederzeitige Änderungen der technischen Daten dieser Geräte ohne Ankündigung vor. Megger behält sich das Recht am geistigen Eigentum des Inhalts dieser Anleitung vor, einschließlich Gestaltung, Text, Grafiken und Logos. Jeder Gebrauch und jede Vervielfältigung des Inhalts –... - Seite 5 Sicherheitsrisiken und Schäden am Messgerät im Falle einer Überlastung auftreten. „ Wenn keine Spannung zwischen L und N der Klemmen oder zwischen L und N der vorderen Steckdose anliegt, wenn der EVCA210 mit dem entsprechenden Ladestecker an den Ladeanschluss angeschlossen ist, und sich die Ladestation im Lademodus befindet, ist möglicherweise die interne Sicherung des EVCA210 durchgebrannt.
-
Seite 6: Symbole Auf Dem Gerät
Vorsicht: Gefährdungsrisiko – siehe Benutzerhandbuch Das Gerät ist durch eine doppelte Isolierung (Klasse II) geschützt Das Gerät entspricht den geltenden EU-Richtlinien Die Ausrüstung entspricht der aktuellen britischen Gesetzgebung Entsorgen Sie das Gerät nicht im normalen Hausmüll Erde (Masse) EVCA210 www.megger.com... -
Seite 7: Allgemeine Beschreibung
Allgemeine Beschreibung Allgemeine Beschreibung Kündigungen Typ 1 Kündigungen Typ 2 Kofferinhalt „ 1 x EVCA210-Ladestationsadapter für Elektrofahrzeuge „ Typ 1 auf Typ 2 Stecker-Adapter (nur EVCA210-UK) „ Transportkoffer mit Reißverschluss „ Kurzanleitung Der Ladestationsadapter EVCA210 für Elektrofahrzeuge ist eine kompakte und tragbare Einheit und wurde entwickelt, um es Elektroinstallateuren zu ermöglichen, die... - Seite 8 Allgemeine Beschreibung Alle Kabel, die mit dem EVCA210 geliefert werden, sind Teil des Messkreises des Adapters und dürfen in keiner Weise geändert oder ausgetauscht werden. Der EVCA210 verfügt über die folgenden Betriebsfunktionen: „ PE-Vorprüfung zur Prüfung auf gefährliche Spannungen am PE-Anschluss vor jeder Prüfung über eine Berührungselektrode mit LED-Lampenanzeige.
-
Seite 9: Allgemeine Betriebsanweisungen
Type I (AS 3112) Allgemeine Betriebsanweisungen Der EVCA210 wurde entwickelt, um die Funktion und Sicherheit von Ladestationsmodus 3 für das AC-Laden zu testen. Mit diesem Adapter können Sie Tests mit geeigneten Messgeräten durchführen, z. B. mit geeigneten MFT-Multifunktionsprüfgeräten von Megger. Mit diesem Adapter können Ladeanschlüsse gemäß... -
Seite 10: Anschließen Des Evca210-Prüfadapters An Die Ladestation
Rahmen der Erstinstallation geprüft und regelmäßig überprüft werden. Der EVCA210 enthält standardmäßig einen Typ 2 Stecker Ein Adapter von Typ 2 auf Typ 1 ist als Option erhältlich (im Lieferumfang des EVCA210-UK), um die Prüfung von Ladepunkten des Typs 1 (z. B. Mitsubishi PHEV) zu ermöglichen. -
Seite 11: Prüfung Einer Ladestation
Ladestation anzuschließen, um die elektrische Sicherheitsprüfung der Ladestation und der zugehörigen Stromkreise durchzuführen. Wenn das richtige Kabel angeschlossen ist und die EVCA210 CP- und PP-Einstellungen korrekt eingestellt sind (siehe unten für Details), kann der Bediener entweder eine Einfach- oder Multifunktions-Prüfausrüstung an den Adapter anschließen, um die folgenden Live-Prüfungen durchzuführen:... - Seite 12 13 A 20 A 32 A 63 A Hinweis: Der EVCA210 belastet den Stromkreis und zieht keinen signifikanten Strom für diese Messung. Control Pilot – CP-Status Wenn der EVCA210-Adapter an den Ladepunkt angeschlossen ist, verwenden Sie den CP-Status- Drehschalter zur Auswahl verschiedene simulierte Fahrzeugzustände.
- Seite 13 Ladevorgänge verhindert werden. Phasenanzeigen: Es gibt drei LED-Leuchten (L1, L2 und L3), eine für jede Phase. Wenn der EVCA210-Adapter an die Ladestation angeschlossen wird, leuchten die LED-Anzeigen auf, wenn Phasenspannungen in Bezug auf den Neutralleiter erkannt werden.
-
Seite 14: Wartung
D (EV angeschlossen und bereit zum Laden) eingestellt ist und der PP-Status auf eine beliebige Einstellung außer NC eingestellt ist, kann eine externe Last kurzzeitig an die Netzsteckdose mit einem maximalen Strom von 10 A angeschlossen werden. Der EVCA210 ist durch eine 10-A-Sicherung gegen Überlastung geschützt. -
Seite 15: Technische Daten
IEC/EN 61010-1:2010 IEC/EN 61010-2-030:2010 Arbeitstemperatur 0 °C bis +40 °C Lagertemperatur -10 °C bis +50 °C Feuchtigkeitsbereich 10 % bis 85 % relative Luftfeuchtigkeit ohne Kondensation Absicherung Keramik 10 A/250 V (5 mm x 20 mm) In China hergestelltes Produkt www.megger.com EVCA210... -
Seite 16: Reinigung
Reparatur oder Wartung dürfen nur von qualifizierten Mitarbeitern durchgeführt werden Reinigung Wenn der EVCA210 oder Ladestecker gereinigt werden müssen, können sie mit einem feuchten Tuch und einem milden Reinigungsmittel abgewischt werden. Reinigen Sie niemals den Adapter oder die Stecker, wenn diese an eine Messschaltung angeschlossen sind. -
Seite 17: Gewährleistung (3 Jahre)
Gesetze einiger Bundesstaaten oder Länder können davon abweichen. Daher gelten die oben genannten Einschränkungen oder Ausschlüsse für Sie evtl. nicht. Megger Limited Archcliffe Road Dover Kent CT17 9EN Tel: +44 (0) 1304 502 101 Fax: +44 (0) 1304 207 342 www.megger.com www.megger.com EVCA210... - Seite 18 Bewerbungsfotos Bewerbungsfotos EVCA210 www.megger.com...
- Seite 19 Notes Notes www.megger.com EVCA210...
- Seite 20 Lokales Verkaufsbüro Manufacturing sites Niederspannung und Kabelfehlerortung, Kabelfehlerortung, Megger Limited Megger GmbH Megger USA - Valley Forge Schaltanlagen Kabelfehlerprüfung und Kabelfehlerprüfung und Archcliffe Road Weststraße 59 Valley Forge Corporate Center Kabeldiagnose Kabeldiagnose Megger GmbH Dover 52074 2621 Van Buren Avenue...
