3. Schirmung bei einer Leitungsführung innerhalb des
Schaltschrankes

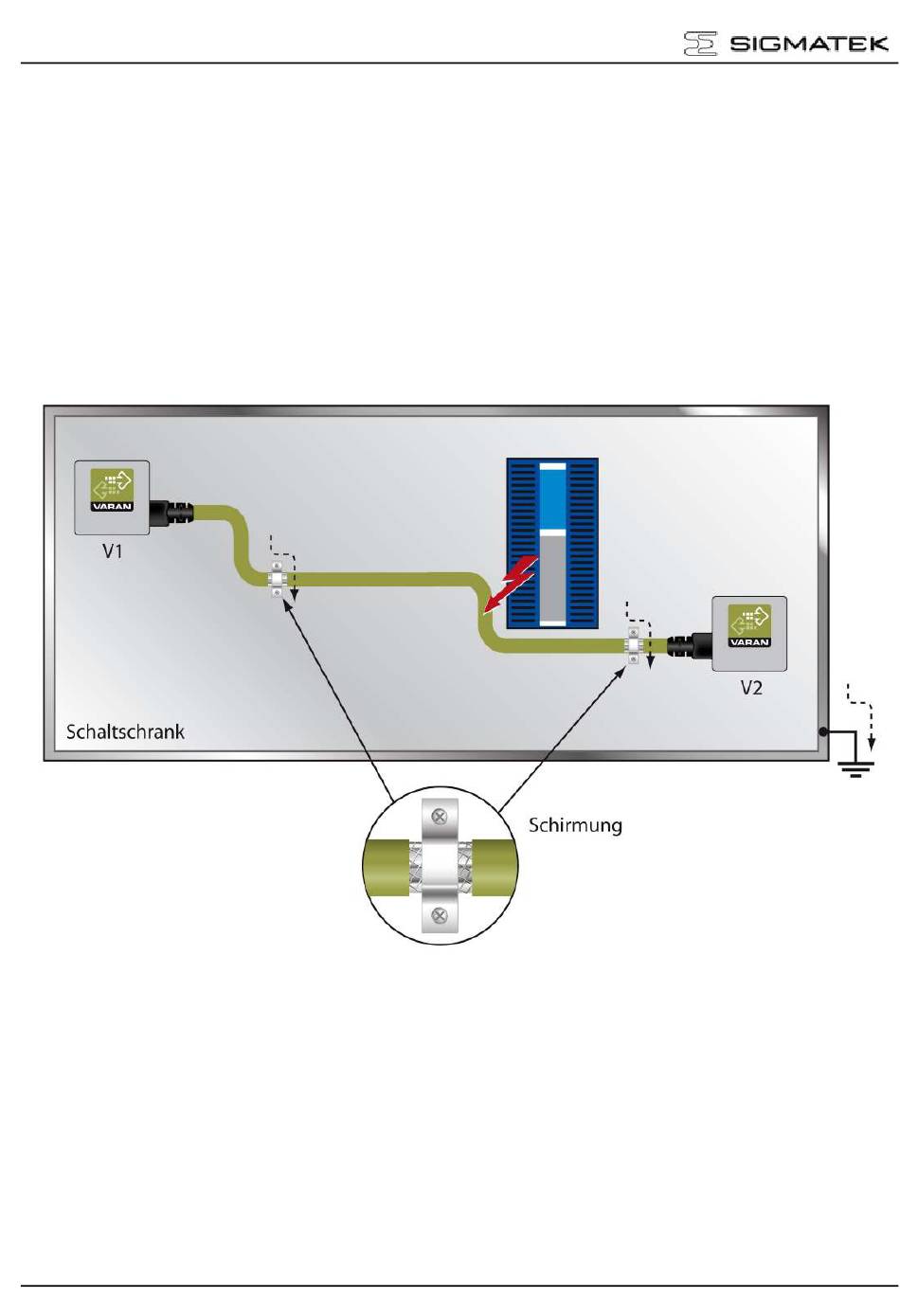

Bei starken elektromagnetischen Störquellen innerhalb des Schaltschrankes (Drives,
Transformatoren und dgl.) können Störungen auf eine VARAN-Bus Leitung induziert
werden. Die Ableitung der Spannungsspitzen erfolgt über das metallische Gehäuse einer
RJ45-Steckverbindung. Störungen werden auf das Schaltschrankgehäuse ohne weitere
Maßnahmen über die Platine einer Elektronikkomponente geführt. Um Fehlerquellen bei
der Datenübertragung auszuschließen, wird empfohlen die Schirmung vor jeder
elektronischen Komponente im Schaltschrank aufzulegen.
