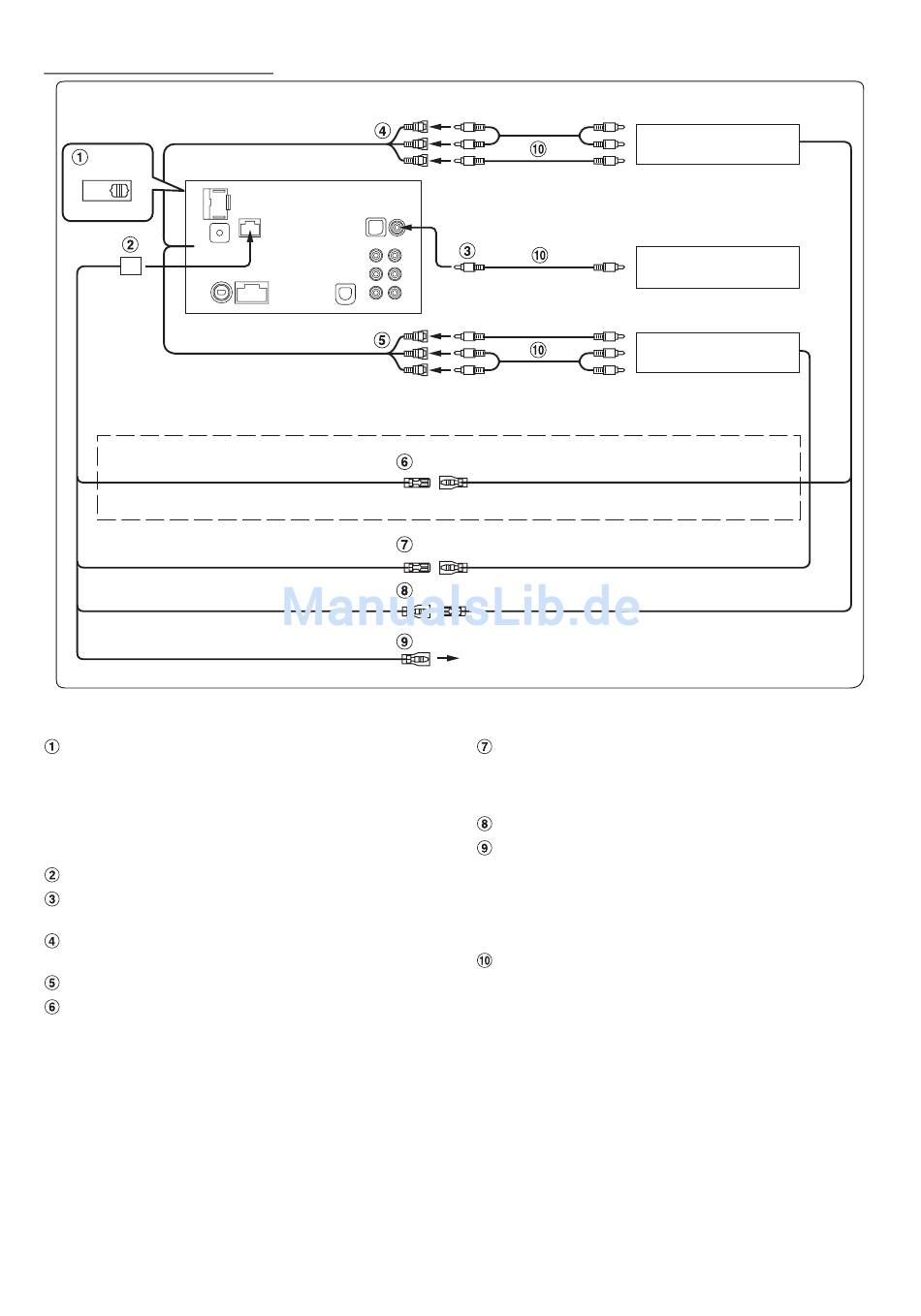

Beim Anschluss externer Geräte
Ai-NET
EQ/DIV NORM
(Weiß/Rosa)
* Dieses Kabel mit dem Fondmonitor (kompatibel mit * Dieses Kabel mit dem Fondmonitor (kompatibel mit Berührungsbildschirm) verbinden.
(Weiß/Braun)
(Weiß/Braun)
(Orange/Weiß)
System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät
ausschalten!
Fernbedienungs-Ein-/Ausgangsstecker
KAMERA-Eingang
Für den Anschluss einer Rückfahrkamera.
AUX-Video- /Audioausgang
Für den Anschluss eines optionalen Monitors usw.
AUX-Video- /Audioeingang
Monitorsteuerkabel (Weiß/Rosa)
Verbinden Sie dieses Kabel mit dem Monitorsteuerkabel
des Fondmonitors (kompatibel mit Berührungsbildschirm).
70
-DE
MONITOR-
STEUERUNG
FERNBEDIENUNG-
AUSGANG
FERNBEDIENUNG-
EINGANG
RÜCKWÄRTSGANG
An Audioeingang
An Video-Eingangsbuchse
An Videoausgang
An Videoausgang
TV-Tuner oder Videorecorder
(separat erhältlich)
An Audioeingang
MONITOR-
(Weiß/Rosa)
STEUERUNG
FERNBEDIENUNG-
(Weiß/Braun)
EINGANG
FERNBEDIENUNG-
AUSGANG
(Weiß/Braun)
Wird nur bei Ausstattung mit einer Rückfahrkamera
beschaltet.
Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
Fernbedienungs-Eingangskabel (Weiß/Braun)
Rückwärtsgangkabel (Orange/Weiß)
Mit dem Pluskabel des Rückfahrscheinwerfers verbinden,
der beim Einlegen des Rückwärtsgang (R) aufleuchtet.
Schaltet dabei auf Bildwiedergabe der Rückfahrkamera um.
Diese Funktion ist mit dem Rückwärtsgang (R) des
Fahrzeugs gekoppelt.
Cinch-Anschlusskabel (separat erhältlich)
Fondmonitor
(separat erhältlich)
Rückfahrkamera
(separat erhältlich)
