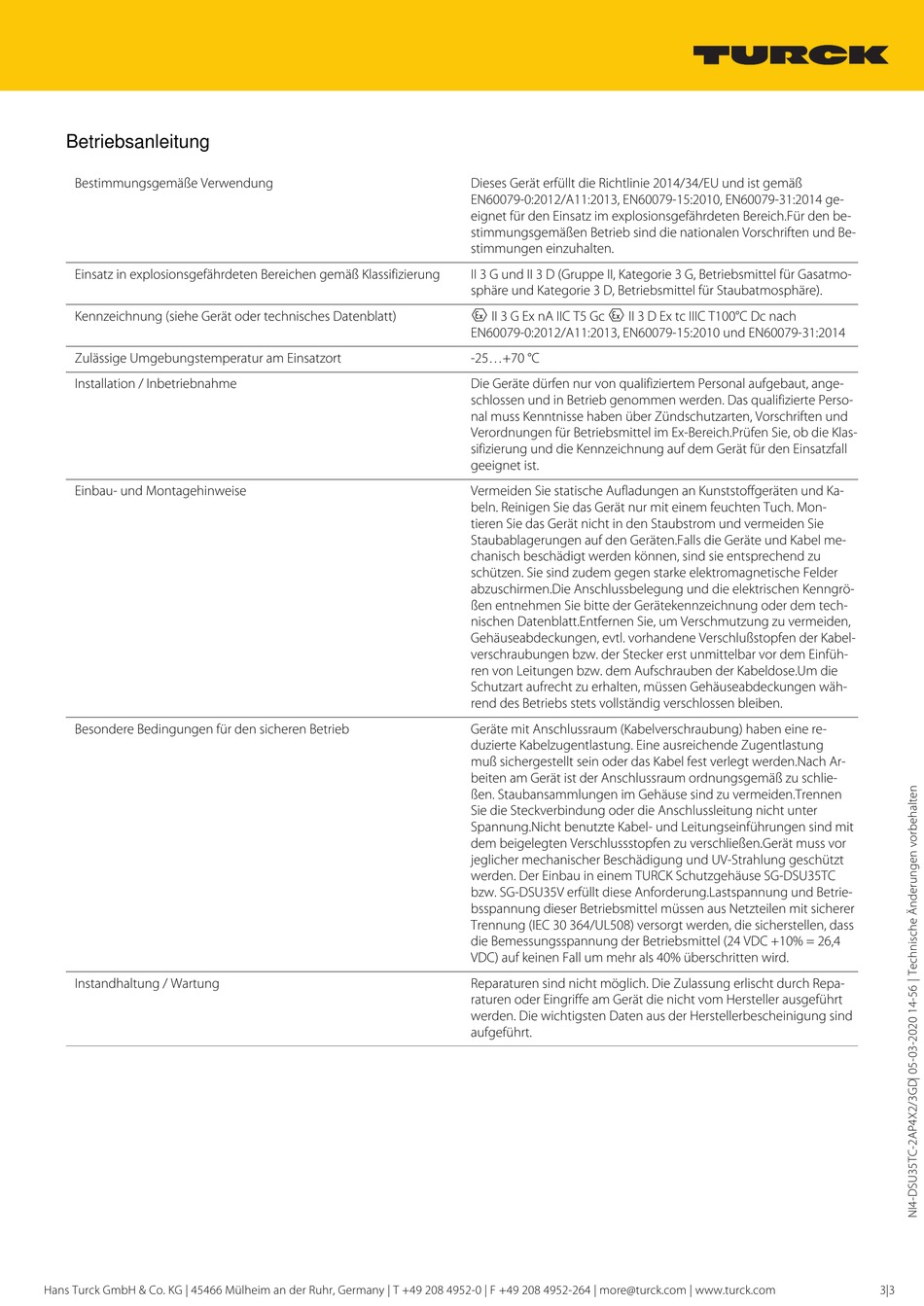

Betriebsanleitung
Bestimmungsgemäße Verwendung
Einsatz in explosionsgefährdeten Bereichen gemäß Klassifizierung
Kennzeichnung (siehe Gerät oder technisches Datenblatt)
Zulässige Umgebungstemperatur am Einsatzort
Installation / Inbetriebnahme
Einbau- und Montagehinweise
Besondere Bedingungen für den sicheren Betrieb
Instandhaltung / Wartung
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Dieses Gerät erfüllt die Richtlinie 2014/34/EU und ist gemäß
EN60079-0:2012/A11:2013, EN60079-15:2010, EN60079-31:2014 ge-
eignet für den Einsatz im explosionsgefährdeten Bereich.Für den be-
stimmungsgemäßen Betrieb sind die nationalen Vorschriften und Be-
stimmungen einzuhalten.
II 3 G und II 3 D (Gruppe II, Kategorie 3 G, Betriebsmittel für Gasatmo-
sphäre und Kategorie 3 D, Betriebsmittel für Staubatmosphäre).
É II 3 G Ex nA IIC T5 Gc É II 3 D Ex tc IIIC T100°C Dc nach
EN60079-0:2012/A11:2013, EN60079-15:2010 und EN60079-31:2014
-25...+70 °C
Die Geräte dürfen nur von qualifiziertem Personal aufgebaut, ange-
schlossen und in Betrieb genommen werden. Das qualifizierte Perso-
nal muss Kenntnisse haben über Zündschutzarten, Vorschriften und
Verordnungen für Betriebsmittel im Ex-Bereich.Prüfen Sie, ob die Klas-
sifizierung und die Kennzeichnung auf dem Gerät für den Einsatzfall
geeignet ist.
Vermeiden Sie statische Aufladungen an Kunststoffgeräten und Ka-
beln. Reinigen Sie das Gerät nur mit einem feuchten Tuch. Mon-
tieren Sie das Gerät nicht in den Staubstrom und vermeiden Sie
Staubablagerungen auf den Geräten.Falls die Geräte und Kabel me-
chanisch beschädigt werden können, sind sie entsprechend zu
schützen. Sie sind zudem gegen starke elektromagnetische Felder
abzuschirmen.Die Anschlussbelegung und die elektrischen Kenngrö-
ßen entnehmen Sie bitte der Gerätekennzeichnung oder dem tech-
nischen Datenblatt.Entfernen Sie, um Verschmutzung zu vermeiden,
Gehäuseabdeckungen, evtl. vorhandene Verschlußstopfen der Kabel-
verschraubungen bzw. der Stecker erst unmittelbar vor dem Einfüh-
ren von Leitungen bzw. dem Aufschrauben der Kabeldose.Um die
Schutzart aufrecht zu erhalten, müssen Gehäuseabdeckungen wäh-
rend des Betriebs stets vollständig verschlossen bleiben.
Geräte mit Anschlussraum (Kabelverschraubung) haben eine re-
duzierte Kabelzugentlastung. Eine ausreichende Zugentlastung
muß sichergestellt sein oder das Kabel fest verlegt werden.Nach Ar-
beiten am Gerät ist der Anschlussraum ordnungsgemäß zu schlie-
ßen. Staubansammlungen im Gehäuse sind zu vermeiden.Trennen
Sie die Steckverbindung oder die Anschlussleitung nicht unter
Spannung.Nicht benutzte Kabel- und Leitungseinführungen sind mit
dem beigelegten Verschlussstopfen zu verschließen.Gerät muss vor
jeglicher mechanischer Beschädigung und UV-Strahlung geschützt
werden. Der Einbau in einem TURCK Schutzgehäuse SG-DSU35TC
bzw. SG-DSU35V erfüllt diese Anforderung.Lastspannung und Betrie-
bsspannung dieser Betriebsmittel müssen aus Netzteilen mit sicherer
Trennung (IEC 30 364/UL508) versorgt werden, die sicherstellen, dass
die Bemessungsspannung der Betriebsmittel (24 VDC +10% = 26,4
VDC) auf keinen Fall um mehr als 40% überschritten wird.
Reparaturen sind nicht möglich. Die Zulassung erlischt durch Repa-
raturen oder Eingriffe am Gerät die nicht vom Hersteller ausgeführt
werden. Die wichtigsten Daten aus der Herstellerbescheinigung sind
aufgeführt.
