Technische Daten
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
max. Anziehdrehmoment Gehäusemutter
Elektrischer Anschluss
Klemmvermögen
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Schaltzustandsanzeige
Im Lieferumfang enthalten

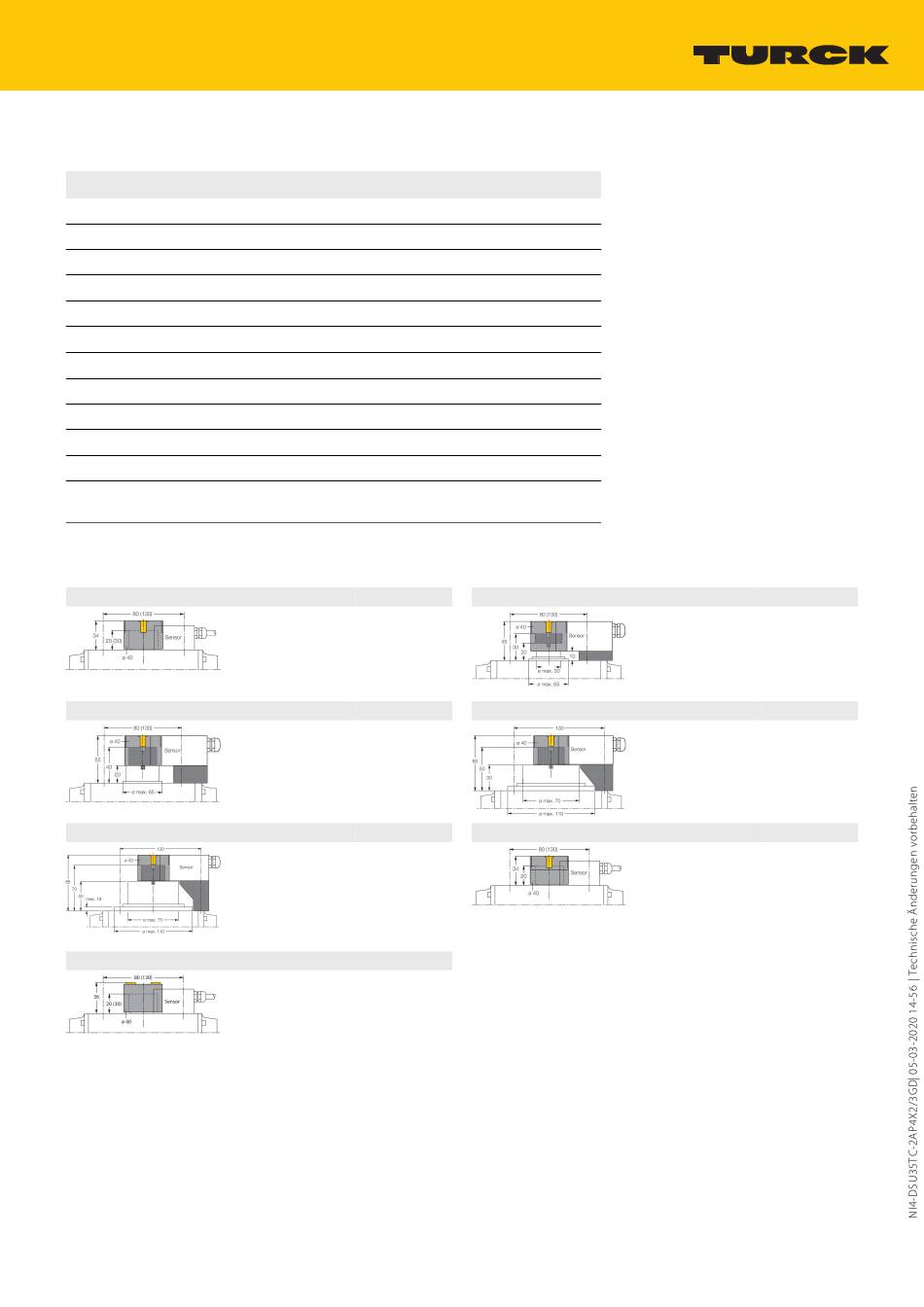

Montagezubehör
BTS-DSU35-EB1
BTS-DSU35-Z02
BTS-DSU35-Z07
BTS-DSU35-EU2
Hans Turck GmbH & Co. KG | 45466 Mülheim an der Ruhr, Germany | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Doppelsensor für Schwenkantriebe, DSU35
62 x 60 x 35.4 mm
Kunststoff, PP-GF30, gelb
Kunststoff, PP-GF30, schwarz
3 Nm
Klemmenraum
≤ 2.5 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
2283 Jahre nach SN 29500 (Ed. 99) 40 °C
2 x LED, gelb / rot
2 ATEX-Verschraubungen (schwarz), 1 Blind-
stopfen
6900225
Betätigungsset (Puck) für
Doppelsensoren; Endlage bedämpft;
Lochbild auf Flanschfläche: 80 x 30
mm und 130 x 30 mm; Anschlusswelle
(Wellenzapfen) Höhe: 20 mm (30 mm) /
Ø: max. 30 mm
6900230
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 65 mm; Lochbild
auf Flanschfläche: 30 x 80 mm (30 x 130
mm); Anschlusswelle (Wellenzapfen)
Höhe: 20 mm (30 mm) / Ø: max. 40 mm
6900403
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 110 mm; Lochbild
auf Flanschfläche: 30 x 130 mm;
Anschlusswelle (Wellenzapfen) Höhe: 50
mm / Ø: max. 75 mm
6900455
Betätigungsset (Puck) für
Doppelsensoren; Endlage unbedämpft
für rechts- und linksdrehende Antriebe;
Lochbild auf Flanschfläche 80 x 30
mm und 130 x 30 mm; Anschlusswelle
(Wellenzapfen) Höhe 20 (30) / Ø max. 30
mm
BTS-DSU35-Z01
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 65 mm; Lochbild
auf Flanschfläche: 30 x 80 mm (30 x 130
mm); Anschlusswelle (Wellenzapfen)
Höhe: 20 mm / Ø: max. 30 mm
BTS-DSU35-Z03
Aufbauset für Doppelsensoren für
größere Schwenkantriebe; Ø Scheibe
und Sprengring: max. 110 mm; Lochbild
auf Flanschfläche: 30 x 130 mm;
Anschlusswelle (Wellenzapfen) Höhe: 30
mm / Ø: max. 70 mm
BTS-DSU35-EBE3
Betätigungsset (Puck) für
Doppelsensoren; Endlage bedämpft;
Auf- und Zu-Schaltpunkt einstellbar;
Lochbild auf Flanschfläche: 80 x 30
mm und 130 x 30 mm; Anschlusswelle
(Wellenzapfen) Höhe: 20 mm / Ø: max.
30 mm
6900229
6900231
6901070
