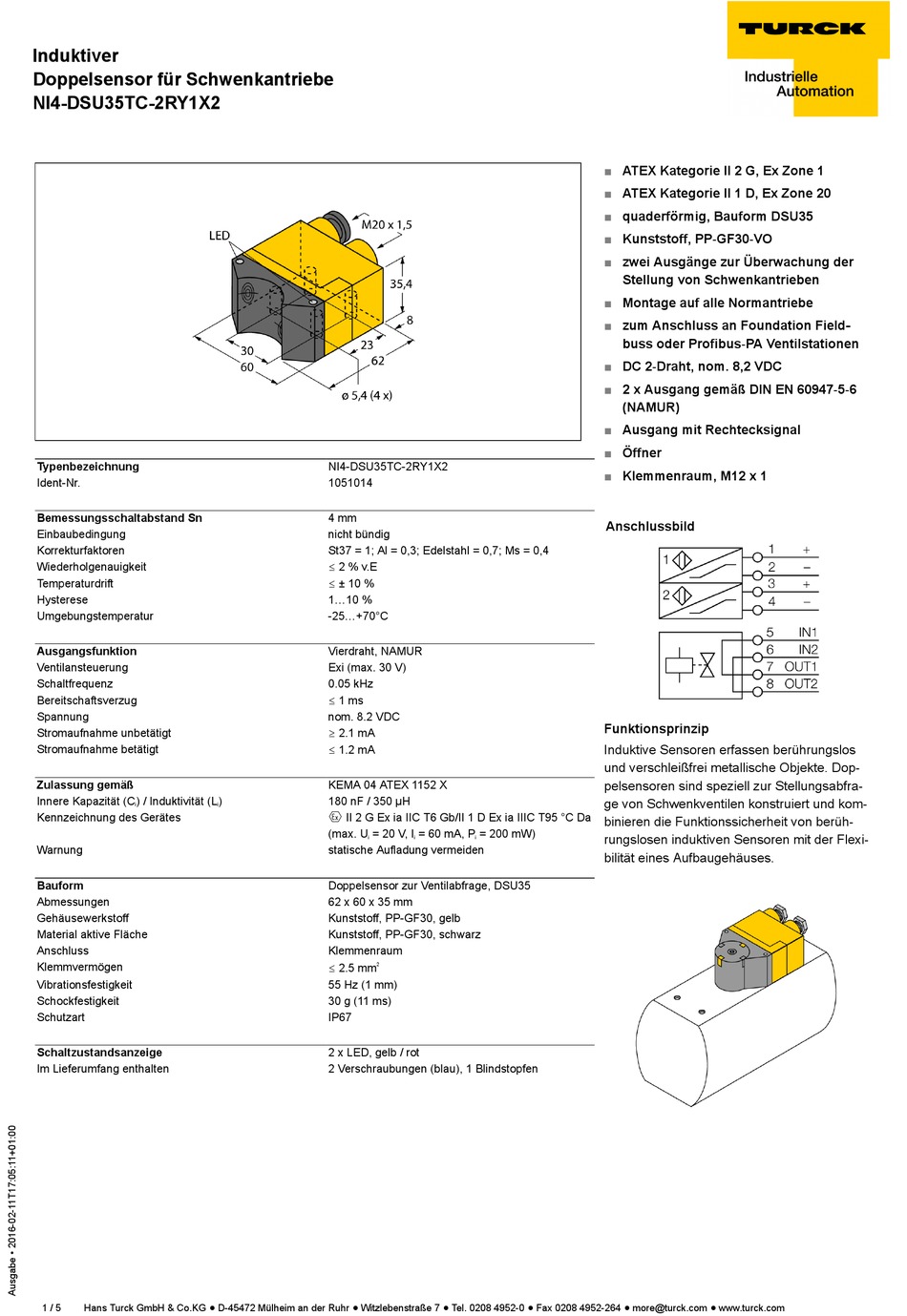

turck NI4-DSU35TC-2RY1X2 Betriebsanleitung

Induktiver
Doppelsensor für Schwenkantriebe
NI4-DSU35TC-2RY1X2
Typenbezeichnung
Ident-Nr.
Bemessungsschaltabstand Sn
Einbaubedingung
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Ventilansteuerung
Schaltfrequenz
Bereitschaftsverzug
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Warnung
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Anschluss
Klemmvermögen
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
Schaltzustandsanzeige
Im Lieferumfang enthalten
1 / 5 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
NI4-DSU35TC-2RY1X2
1051014
4 mm
nicht bündig
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms = 0,4
ð 2 % v.E
ð ± 10 %
1...10 %
-25...+70°C
Vierdraht, NAMUR
Exi (max. 30 V)
0.05 kHz
ð 1 ms
nom. 8.2 VDC
ï 2.1 mA
ð 1.2 mA
KEMA 04 ATEX 1152 X
) 180 nF / 350 µH
i
É II 2 G Ex ia IIC T6 Gb/II 1 D Ex ia IIIC T95 °C Da
(max. U = 20 V, I
i
statische Aufladung vermeiden
Doppelsensor zur Ventilabfrage, DSU35
62 x 60 x 35 mm
Kunststoff, PP-GF30, gelb
Kunststoff, PP-GF30, schwarz
Klemmenraum
ð 2.5 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
2 x LED, gelb / rot
2 Verschraubungen (blau), 1 Blindstopfen
= 60 mA, P = 200 mW)
i i
■ ATEX Kategorie II 2 G, Ex Zone 1
■ ATEX Kategorie II 1 D, Ex Zone 20
■ quaderförmig, Bauform DSU35
■ Kunststoff, PP-GF30-VO
■ zwei Ausgänge zur Überwachung der
Stellung von Schwenkantrieben
■ Montage auf alle Normantriebe
■ zum Anschluss an Foundation Field-
buss oder Profibus-PA Ventilstationen
■ DC 2-Draht, nom. 8,2 VDC
■ 2 x Ausgang gemäß DIN EN 60947-5-6
(NAMUR)
■ Ausgang mit Rechtecksignal
■ Öffner
■ Klemmenraum, M12 x 1
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte. Dop-
pelsensoren sind speziell zur Stellungsabfra-
ge von Schwenkventilen konstruiert und kom-
binieren die Funktionssicherheit von berüh-
rungslosen induktiven Sensoren mit der Flexi-
bilität eines Aufbaugehäuses.
