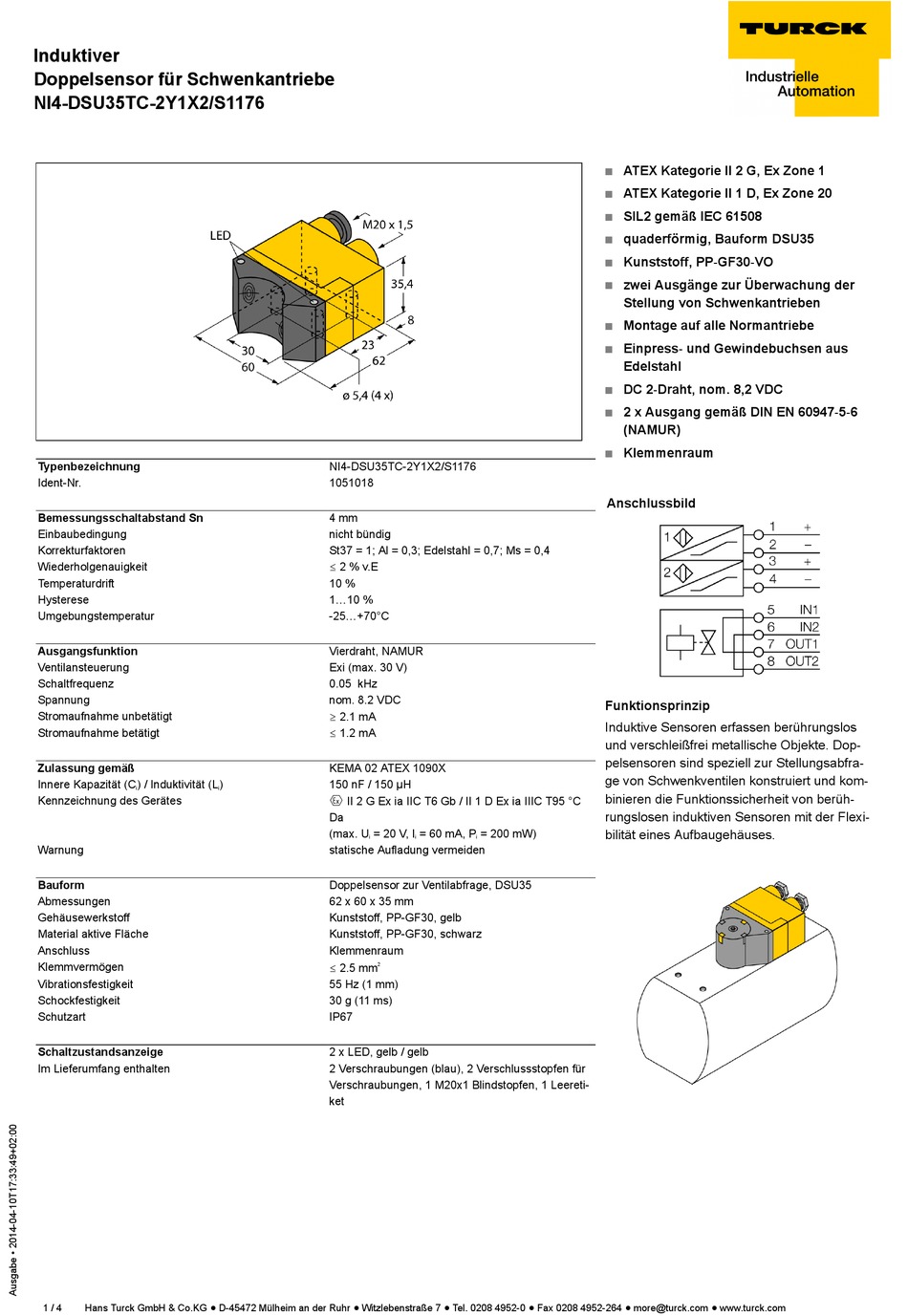

turck NI4-DSU35TC-2Y1X2/S1176 Betriebsanleitung

Induktiver
Doppelsensor für Schwenkantriebe
NI4-DSU35TC-2Y1X2/S1176
Typenbezeichnung
Ident-Nr.
Bemessungsschaltabstand Sn
Einbaubedingung
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Ventilansteuerung
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Innere Kapazität (C ) / Induktivität (L
i
Kennzeichnung des Gerätes
Warnung
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Anschluss
Klemmvermögen
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
Schaltzustandsanzeige
Im Lieferumfang enthalten
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
NI4-DSU35TC-2Y1X2/S1176
1051018
4 mm
nicht bündig
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms = 0,4
ð 2 % v.E
10 %
1...10 %
-25...+70°C
Vierdraht, NAMUR
Exi (max. 30 V)
0.05 kHz
nom. 8.2 VDC
ï 2.1 mA
ð 1.2 mA
KEMA 02 ATEX 1090X
) 150 nF / 150 µH
i
É II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia IIIC T95 °C
Da
(max. U = 20 V, I
i
statische Aufladung vermeiden
Doppelsensor zur Ventilabfrage, DSU35
62 x 60 x 35 mm
Kunststoff, PP-GF30, gelb
Kunststoff, PP-GF30, schwarz
Klemmenraum
ð 2.5 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
2 x LED, gelb / gelb
2 Verschraubungen (blau), 2 Verschlussstopfen für
Verschraubungen, 1 M20x1 Blindstopfen, 1 Leereti-
ket
= 60 mA, P = 200 mW)
i i
ATEX Kategorie II 2 G, Ex Zone 1
ATEX Kategorie II 1 D, Ex Zone 20
SIL2 gemäß IEC 61508
quaderförmig, Bauform DSU35
Kunststoff, PP-GF30-VO
zwei Ausgänge zur Überwachung der
Stellung von Schwenkantrieben
Montage auf alle Normantriebe
Einpress- und Gewindebuchsen aus
Edelstahl
DC 2-Draht, nom. 8,2 VDC
2 x Ausgang gemäß DIN EN 60947-5-6
(NAMUR)
Klemmenraum
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte. Dop-
pelsensoren sind speziell zur Stellungsabfra-
ge von Schwenkventilen konstruiert und kom-
binieren die Funktionssicherheit von berüh-
rungslosen induktiven Sensoren mit der Flexi-
bilität eines Aufbaugehäuses.
