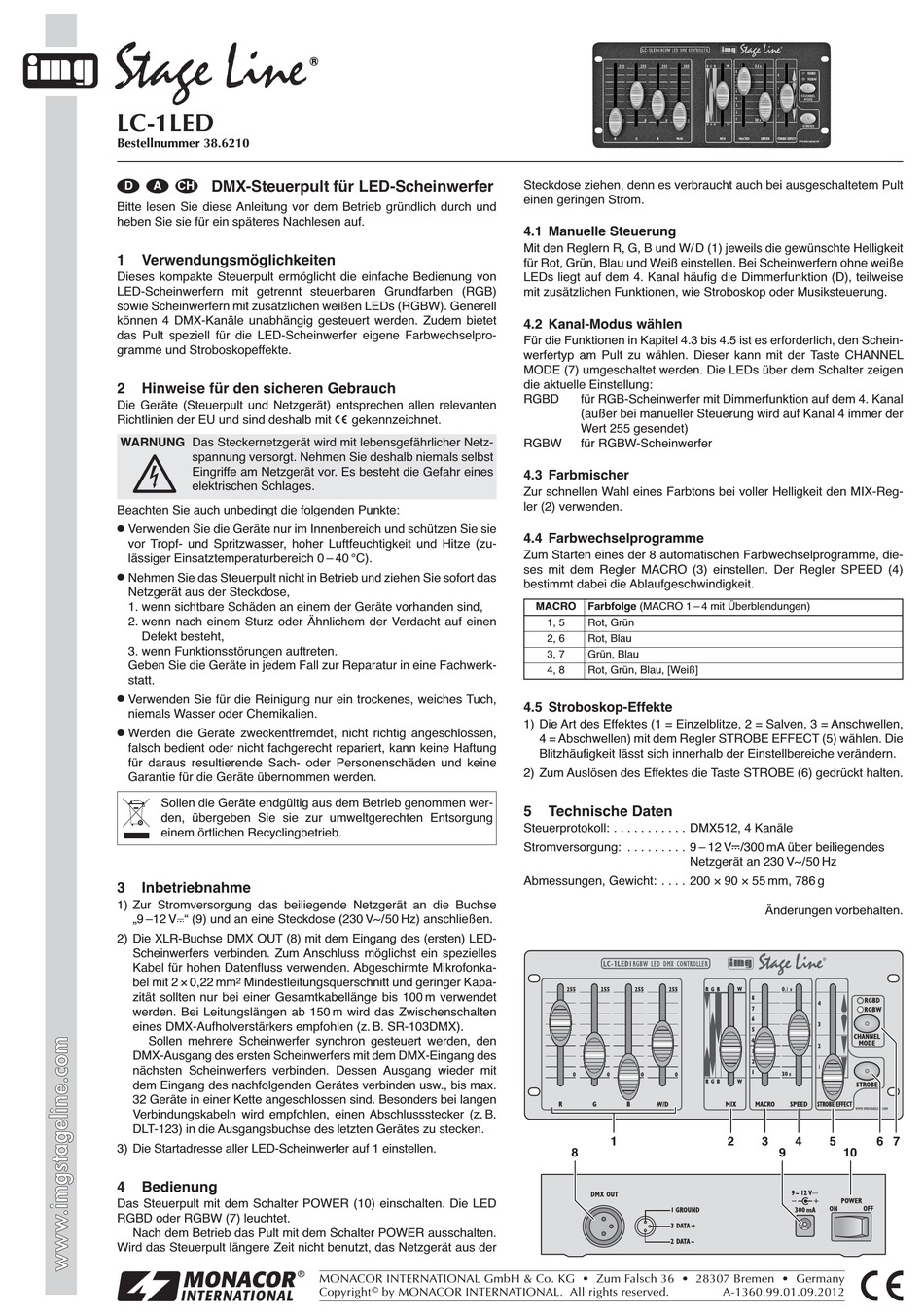

IMG STAGELINE LC-1LED Anleitung

LC-1LED
Bestellnummer 38.6210
DMX-Steuerpult für LED-Scheinwerfer
D A CH
Bitte lesen Sie diese Anleitung vor dem Betrieb gründlich durch und
heben Sie sie für ein späteres Nachlesen auf.
1 Verwendungsmöglichkeiten
Dieses kompakte Steuerpult ermöglicht die einfache Bedienung von
LED-Scheinwerfern mit getrennt steuerbaren Grundfarben (RGB)
sowie Scheinwerfern mit zusätzlichen weißen LEDs (RGBW). Generell
können 4 DMX-Kanäle un abhängig gesteuert werden. Zudem bietet
das Pult speziell für die LED-Scheinwerfer eigene Farbwechselpro-
gramme und Stroboskop effekte.
2 Hinweise für den sicheren Gebrauch
Die Geräte (Steuerpult und Netzgerät) entsprechen allen relevanten
Richtlinien der EU und sind deshalb mit
WARNUNG Das Steckernetzgerät wird mit lebensgefährlicher Netz-
spannung versorgt. Nehmen Sie deshalb niemals selbst
Eingriffe am Netzgerät vor. Es be steht die Gefahr eines
elektrischen Schlages.
Beachten Sie auch unbedingt die folgenden Punkte:
G
Verwenden Sie die Geräte nur im Innenbereich und schützen Sie sie
vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zu -
lässiger Einsatztemperaturbereich 0 – 40 °C).
G
Nehmen Sie das Steuerpult nicht in Betrieb und ziehen Sie sofort das
Netzgerät aus der Steckdose,
1. wenn sichtbare Schäden an einem der Geräte vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen
Defekt besteht,
3. wenn Funktionsstörungen auftreten.
Geben Sie die Geräte in jedem Fall zur Reparatur in eine Fachwerk-
statt.
G
Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch,
niemals Wasser oder Chemikalien.
G
Werden die Geräte zweckentfremdet, nicht richtig angeschlossen,
falsch bedient oder nicht fachgerecht repariert, kann keine Haftung
für daraus resultierende Sach- oder Personenschäden und keine
Garantie für die Geräte übernommen werden.
Sollen die Geräte endgültig aus dem Betrieb genommen wer-
den, übergeben Sie sie zur umweltgerechten Entsorgung
einem örtlichen Recyclingbetrieb.
3 Inbetriebnahme
1) Zur Stromversorgung das beiliegende Netzgerät an die Buchse
„9 –12 V " (9) und an eine Steckdose (230 V~/ 50 Hz) anschließen.
2) Die XLR-Buchse DMX OUT (8) mit dem Eingang des (ersten) LED-
Scheinwerfers verbinden. Zum Anschluss möglichst ein spezielles
Kabel für hohen Datenfluss verwenden. Abgeschirmte Mikrofonka-
bel mit 2 × 0,22 mm 2 Mindestleitungsquerschnitt und geringer Kapa-
zität sollten nur bei einer Gesamtkabellänge bis 100 m verwendet
werden. Bei Leitungslängen ab 150 m wird das Zwischenschalten
eines DMX-Aufholverstärkers empfohlen (z. B. SR-103DMX).
Sollen mehrere Scheinwerfer synchron gesteuert werden, den
DMX-Ausgang des ersten Scheinwerfers mit dem DMX-Eingang des
nächsten Scheinwerfers verbinden. Dessen Ausgang wieder mit
dem Eingang des nachfolgenden Gerätes verbinden usw., bis max.
32 Geräte in einer Kette angeschlossen sind. Besonders bei langen
Verbindungskabeln wird empfohlen, einen Abschlussstecker (z. B.
DLT-123) in die Ausgangsbuchse des letzten Gerätes zu stecken.
3) Die Startadresse aller LED-Scheinwerfer auf 1 einstellen.
4 Bedienung
Das Steuerpult mit dem Schalter POWER (10) einschalten. Die LED
RGBD oder RGBW (7) leuchtet.
Nach dem Betrieb das Pult mit dem Schalter POWER ausschalten.
Wird das Steuerpult längere Zeit nicht benutzt, das Netzgerät aus der
gekennzeichnet.
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
©
Copyright by MONACOR INTERNATIONAL. All rights reserved.
Steckdose ziehen, denn es verbraucht auch bei ausgeschaltetem Pult
einen geringen Strom.
4.1 Manuelle Steuerung
Mit den Reglern R, G, B und W/ D (1) jeweils die gewünschte Helligkeit
für Rot, Grün, Blau und Weiß einstellen. Bei Scheinwerfern ohne weiße
LEDs liegt auf dem 4. Kanal häufig die Dimmerfunktion (D), teilweise
mit zusätzlichen Funktionen, wie Stroboskop oder Musiksteuerung.
4.2 Kanal-Modus wählen
Für die Funktionen in Kapitel 4.3 bis 4.5 ist es erforderlich, den Schein-
werfertyp am Pult zu wählen. Dieser kann mit der Taste CHANNEL
MODE (7) umgeschaltet werden. Die LEDs über dem Schalter zeigen
die aktuelle Einstellung:
RGBD für RGB-Scheinwerfer mit Dimmerfunktion auf dem 4. Kanal
(außer bei manueller Steuerung wird auf Kanal 4 immer der
Wert 255 gesendet)
RGBW für RGBW-Scheinwerfer
4.3 Farbmischer
Zur schnellen Wahl eines Farbtons bei voller Helligkeit den MIX-Reg-
ler (2) verwenden.
4.4 Farbwechselprogramme
Zum Starten eines der 8 automatischen Farbwechselprogramme, die-
ses mit dem Regler MACRO (3) einstellen. Der Regler SPEED (4)
bestimmt dabei die Ablaufgeschwindigkeit.
MACRO Farbfolge (MACRO 1 – 4 mit Überblendungen)
1, 5 Rot, Grün
2, 6 Rot, Blau
3, 7 Grün, Blau
4, 8 Rot, Grün, Blau, [Weiß]
4.5 Stroboskop-Effekte
1) Die Art des Effektes (1 = Einzelblitze, 2 = Salven, 3 = Anschwellen,
4 = Abschwellen) mit dem Regler STROBE EFFECT (5) wählen. Die
Blitzhäufigkeit lässt sich innerhalb der Einstellbereiche verändern.
2) Zum Auslösen des Effektes die Taste STROBE (6) gedrückt halten.
5 Technische Daten
Steuerprotokoll: . . . . . . . . . . . DMX512, 4 Kanäle
Stromversorgung: . . . . . . . . . 9 – 12 V /300 mA über beiliegendes
Netzgerät an 230 V~ / 50 Hz
Abmessungen, Gewicht: . . . . 200 × 90 × 55 mm, 786 g
1
8
Änderungen vorbehalten.
2 3 4 5 6 7
