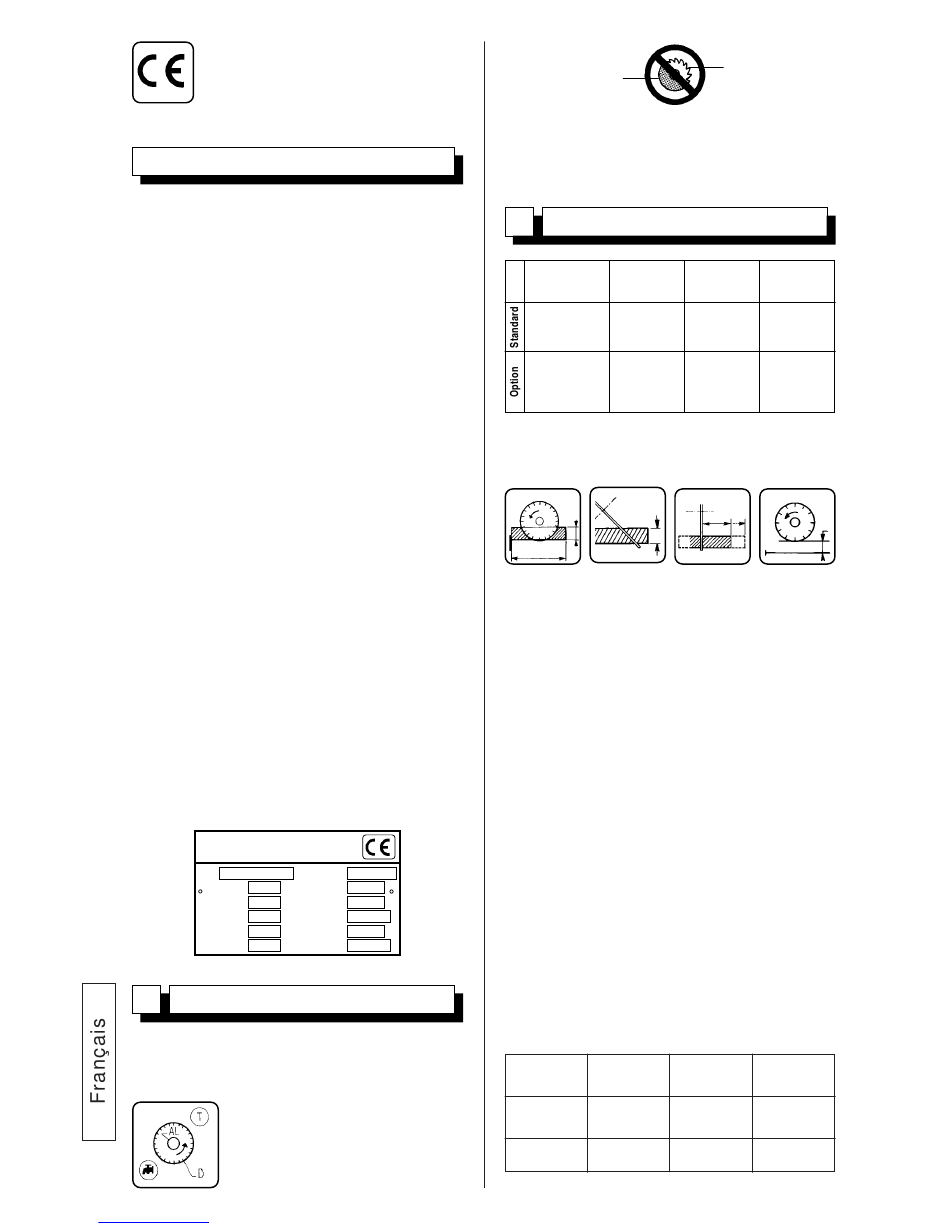

DIMAS TS 100 R Betriebs- Und Wartungsanleitung Seite 4

CONSIGNES PARTICULIERES
Conçue pour assurer un service sûr et fiable dans
des conditions d'utilisation conformes aux
instructions, la tronçonneuse peut présenter des
dangers pour l'utilisateur et des risques de
détérioration, des contrôles réguliers sur le chantier
sont nécessaires, s'assurer :
• de l'état technique parfait (utilisation suivant
affectation en tenant compte des risques
éventuels, suppression de toute malfonction
nuisible à la sécurité),
• de l'usage d'un disque diamant pour
tronçonnage à l'eau de marbre, pierre, granit,
brique, et revêtement (grès, faïence, céramique,
etc...), utilisation interdite de tout autre disque
(abrasif, scie, etc...),
• d'un personnel compétent (qualification, âge,
formation, instruction) ayant pris connaissance
dans le détail du manuel avant de commencer
le travail ; toute anomalie électrique, mécanique
ou d'autre origine sera contrôlée par une
personne habilitée à intervenir (électricien,
responsable de l'entretien, agent revendeur
agréé, etc...),
• s'assurer du respect des avertissements et
directives marqués sur la machine (protections
adéquates personnelles), utilisation conforme,
instructions de sécurité en général...),
• qu'aucune modification, transformation ou
complément soit nuisible à la sécurité et ne sera
pas réalisée sans l'autorisation du fabricant,
• du respect des fréquences de vérifications et
contrôles périodiques préconisés,
• de la garantie de pièces de rechange d'origine
lors de réparations.
1 Emploi
• Utilisation : Sciage de marbre, pierre, granit,
brique, ciment et tout revêtement (grès, faïence,
céramique, etc...)
2
Downloaded from www.Manualslib.com
Ce symbole signifie que la machine est
conforme à la directive européenne.
Plaque signalétique
LE FABRICANT
TYPE N° SERIE
ANNEE DE
FABRICATION
MASSE UTILE Kg PUISSANCE
PLAGE DE
Ø MAXI OUTIL mm
TENSION
Ø ALESAGE mm FREQUENCE
T/MN - RPM INT. UTIL.
• Outils : Disques Diamantés à Eau Ø
300 mm - Ø 350xmm (D) - alésage
25,4 mm (AL). (Renseignements
auprès de votre fournisseur
habituel)
manuals search engine
Disque carbo
Interdiction de toute autre application ne
correspondant pas à l'utilisation prévue
(emploi de lame de scie, de disque abrasif non
conforme aux prescriptions d'utilisation...).
2 Caractéristiques techniques
PUISSANCE
2,2 kW (3 CV)
2,9 kW (4 CV)
1,8 kW (2,5 CV)
1,5 kW (2 CV)
• Vitesse moteur : 2800 tr/mn.
• Vitesse de rotation du disque : 2800 tr/mn.
• Protection électrique : IP 54.
90°
E
L
• Profondeur de coupe (E) :
- à 90° : 100 mm - à 45° : 80 mm
• Longueur de coupe (L) :
- 900/1200 mm - ép. 100 mm
- 1000/1300 mm - ép. 120 mm
• Largeur utile (l) : illimité
(Largeur du support avec rallonge = 600 mm)
• Passage sous disque (P) : 120 mm
• Dimensions (mm) L x l x h (suivant version) :
- sur pieds :
1420/1720 x 840 x 1400 (100R/130R)
- établi :
1420/1720 x 625 x 790 (100R/130R)
• Poids à vide (suivant version) :
106/126 kg (100R/130R)
- pieds : 7 kg
• Refroidissement du disque par arrosage dans
carter de disque.
• Capacité minimum du bac :
kW
V - 55 litres/65 litres - Lg : 1,30 m
Hz
• Pompe à eau :
A
- 13 W - débit : 8 à 10 l/mn
• Alimentation :
- 230 V : H07-RNF 3 x 1,5
- 400 V : H07-RNF 5 x 1,5
- 115 V : H07-RNF 3 x 2,5
MODELE
Suivant
modèle
2,2 / 1,5 KW
Lame de scie
TENSION
AMPERAGE
± 5 %
230 V 50 Hz 14 A 10 W 230 V
400 V 50 Hz 5 A 10 W 230 V
230 V 50 Hz 12,5 A 10 W 230 V
115 V 50 Hz 20 A 30 W 115 V
TP
45°
l
E
2 - Lg 3 m.
2 - Lg 3 m.
2 - Lg 3 m.
PUISSANCE PRESSION NIVEAU DE
ACOUSTIQUE ACOUSTIQUE VIBRATION
Lwa (dB) Lpa (dB)
EN ISO 3744 EN ISO 4871 ENV 25349
80 / 84 79 / 80 0,27 / 0,13
POMPE
P
G
