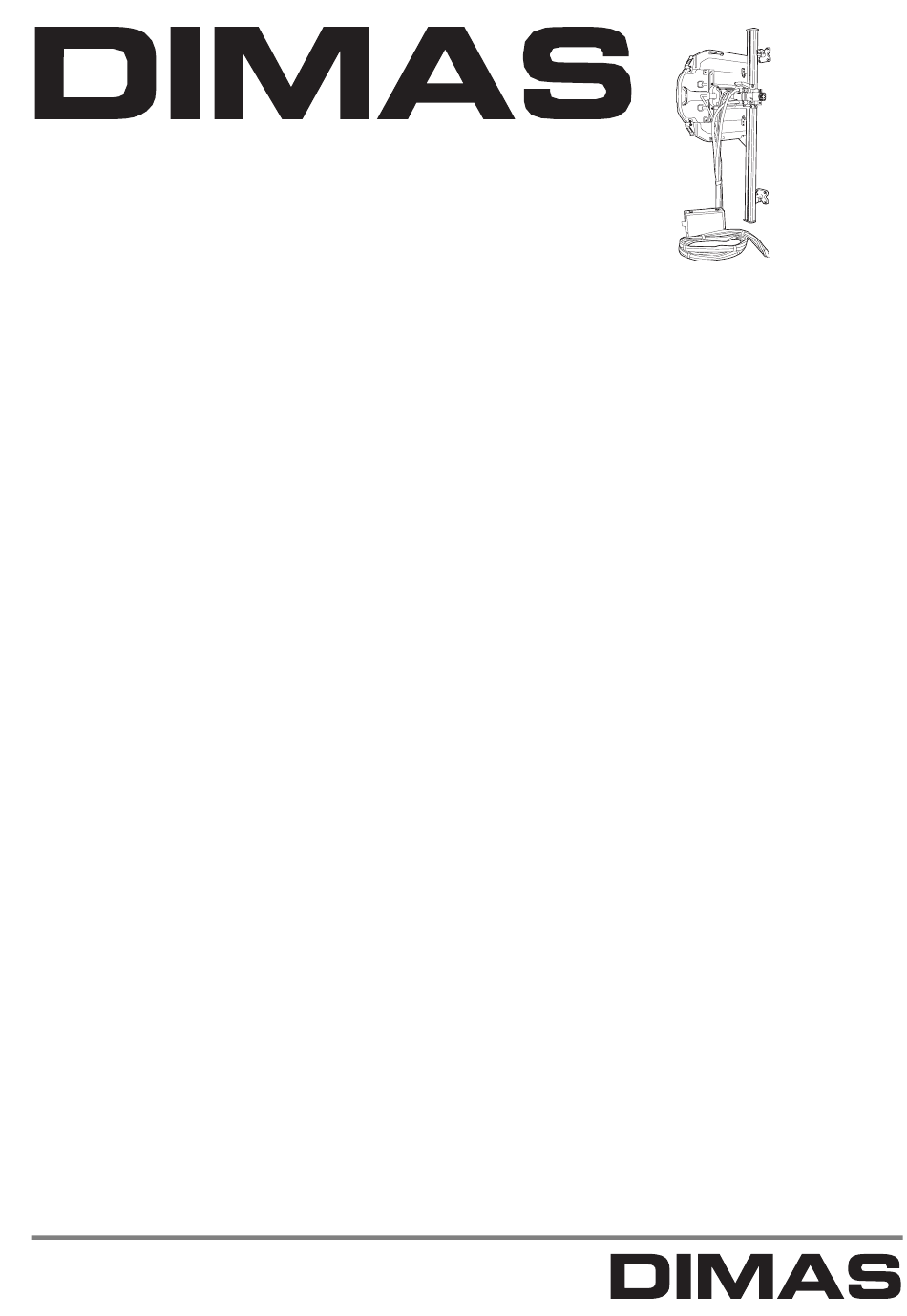

- Seite 1 DIMAS WS 463 English ..........Deutsch ..........Nederlands ........Italiano ..........
- Seite 20 Operator’s Manual WS 463 18 - English...
- Seite 21 Bedienungsanleitung WS 463 Inhalt Deutsch Inhalt Erklärung der Symbole .......... Sicherheitsvorschriften ......... Einleitung ............... Was ist was? ..............Technische Daten ............. Schnittleistung ............... Schnittgeschwindigkeit m/s ........Schnittgeschwindigkeit ft/min ......... Ausrüstung montieren/installieren ....Wandbefestigungen ............ Schneideinheit montieren ........Trennscheibe einbauen ..........Trennscheibenschutz montieren ......
- Seite 22 Inhalt Bedienungsanleitung WS 463 Wartung ................EU-Erklärung ..............20 - Deutsch...
-
Seite 23: Erklärung Der Symbole
Bedienungsanleitung WS 463 Erklärung der Symbole Anmerkung Eine Hand mit erhobenem Zeigefinger mit dem Zusatz Diese Symbole sind auf der Maschine und in der „Anmerkung“ bedeutet, dass ein beschriebener Vorgang Bedienungsanleitung angegeben. Um sicher mit der zusätzliche Aufmerksamkeit erfordert. Maschine arbeiten zu können, muss der Bediener ihre Bedeutung verstehen. -
Seite 24: Sicherheitsvorschriften
WARNUNG! von Öl in den Körper oder anderen schweren Verletzungen führen. Diese Maschine darf nur zusammen mit DIMAS PP 355, DIMAS PP 455 sowie DIMAS • Die für das jeweilige Werkzeug angegebenen Werte RC 455 verwendet werden. Alle anderen für den Öldurchfluss oder Öldruck nicht überschreiten. - Seite 25 Personen, die sich in der Umgebung aufhalten, müssen einen Gehörschutz tragen, da der Geräuschpegel beim Schneiden 85 dB(A) überschreitet. • Nur von Dimas empfohlene Trennscheiben verwenden. • Niemals ohne Kühlwasser schneiden. Von einer unzureichend gekühlten Trennscheibe können sich Segmente lösen. Das Kühlwasser bindet darüber hinaus Betonstaub.
-
Seite 26: Einleitung
Zu einer kompletten Trennschleiferausrüstung gehören: eine Schneideinheit Die Serie WS 400 ist eine völlig neue Reihe mit Wand- Trennschleifern von Dimas. Mit der Serie Dimas WS 400 eine Schiene 1,2 m wollten wir mit modernen Produktionsverfahren und eine Schiene 2 m hochleistungsfähigem Material einen leichten und... -
Seite 27: Was Ist Was
Bedienungsanleitung WS 463 Was ist was? Der Trennschleifer besteht aus folgenden Teilen: 6. Trennscheibenschutzführung 1. Sägewagen Hier wird der Trennscheibenschutz aufgehängt. Beim Anheben des Trennschleifers fungiert die Trennschei- Der lose Sägewagen ist eine der Neuheiten der Serie benschutzführung als Handgriff. Die Trennscheiben- WS 400. -
Seite 28: Technische Daten
1200 mm (47") Trennscheibendurchmesser __ 530 mm (21") 1600 mm (63") Trennscheibendurchmesser __ 730 mm (29") Die größtmögliche Trennscheibe beim Start ist jedoch 1000 mm. Wir empfehlen die Verwendung von Dimas- Trennscheiben für Wand-Trennschleifer. Gewicht Sägewagen _____________ 3,7 kg Gewicht Sägeeinheit _____________ 22 kg... -
Seite 29: Schnittgeschwindigkeit M/S
Bedienungsanleitung WS 463 Schnittgeschwindigkeit m/s Trennscheibendurch- 1000 1200 1500 1600 messer (mm) Spindeldrehzahl 1400 U/min Pos. 3 Spindeldrehzahl 1000 U/min Pos. 2 Spindeldrehzahl 630 U/min Pos. 1 Schnittgeschwindigkeit ft/min Trennscheibendurch- messer (Zoll) Spindeldrehzahl 1400 U/min 8797 10263 Pos. 3 Spindeldrehzahl 1000 U/min 8378 10472 Pos. -
Seite 30: Ausrüstung Montieren/Installieren
Wandbefestigungen 165 mm 6,5" Für die Serie Dimas WS 400 sind zwei Arten von Wandbefestigungen erhältlich: zum einen Standard- Wandbefestigungen, die zum Lieferumfang gehören, zum anderen die rotierbare Wandbefestigung Universal. 2. 15-mm-Löcher für die M12-Spreizschrauben bohren. 3. Die Wandbefestigungen lose an den Spreizschrauben aufhängen, vorzugsweise M6S 12x70. -
Seite 31: Schneideinheit Montieren
WARNUNG! einfachsten, die Schneideinheit mit auf der Diese Maschine darf nur zusammen mit Schiene nach oben weisendem Griff im DIMAS PP 345 sowie DIMAS RC 348 Sägewagen zu montieren. verwendet werden. Alle anderen Einsätze sind unzulässig. 2. Um die Schneideinheit zu fixieren, den Sperrgriff zur Einheit hin anheben, bis er in der aufrechten Position einrastet. -
Seite 32: Trennscheibe Einbauen
Trennscheibe einbauen 6. Die Trennscheibenachse in den Schwenkarm drücken und gleichzeitig die Trennscheibe vorsichtig drehen. Bei der Serie Dimas WS 400 wird die Trennscheibe auf Wenn sich die Trennscheibenachse nicht weiter von eine völlig neue Weise montiert. Die neue Befestigung Hand eindrücken lässt, ist sie mit dem beiliegenden... -
Seite 33: Trennscheibenschutz Montieren
Bedienungsanleitung WS 463 Trennscheibenschutz montieren 1. Den Trennscheibenschutzwagen zwischen den Streben am Trennscheibenschutz einführen. 2. Den Trennscheibenschutz über die Trennscheibe heben und in den Halter an der Schneideinheit einhän- gen. Darauf achten, dass die Gleitschienen des Trenn- scheibenschutzes in die Nuten des Wasserblocks greifen. -
Seite 34: Bedienung
Bedienungsanleitung WS 463 Bedienung Schneiden beenden Nach Beenden des Schneidens die Trennscheibe aus der Vor dem Schneiden Wand fahren und die Trennscheibenrotation sowie den Wasserstrom abschalten. Den zu schneidenden Bereich einzäunen, damit keine Hydraulikaggregat ausschalten. unbeteiligten Personen zu Schaden kommen oder den Bediener stören können. -
Seite 35: Wartung
Die beiden markierten Führungsräder haben exzentrische Achsen, und durch Drehen der Achsen kann der Wagen auf der Schiene festgeschraubt werden. Der Schwenkarm enthält 100 ml Dimas Oil 150, ein Getriebeöl vom Typ EP 150. Der erste Ölwechsel ist beim ersten Service vorzunehmen. Beim Erwerb eines Trennschleifers ist eine 100-ml-Flasche Öl im... -
Seite 36: Trennschleifer Im Sägewagen Justieren
Bedienungsanleitung WS 463 Zuerst die markierten Muttern (1) mit dem mitgelieferten Trennschleifer im Sägewagen justieren: Spezialwerkzeug lösen. Dann die beiden Stoppschrauben (2) lösen. Anschließend die Führungsräder (3) zur Aufgrund des Verschleißes des Trennschleifers kann es Schiene drehen, bis kein Spiel mehr vorhanden ist. nach einigen Betriebsstunden vorteilhaft sein, zu prüfen, Führungsräder festhalten und Stoppschrauben wieder ob die Schneideinheit weiterhin fest in Wagen und... -
Seite 37: Eu-Erklärung
Bedienungsanleitung WS 463 EU-Erklärung Dimas AB, Box 2098, SE-550 02 Jönköping, Schweden, Tel.: + 46 (0)36 570 60 00 bescheinigt hiermit, dass die Herstellung des Wand-Trennschleifers WS 463 ab dem 1. Januar 2001 folgenden Richtlinien des Rates einschließlich aller Änderungen entspricht: 98/37/EG über Maschinen, 73/23/EWG „Niederspannungsrichtlinie“... - Seite 38 Bedienungsanleitung WS 463 36 - Deutsch...
- Seite 74 531 12 31-11 W0510...
