Montageanleitung
Modulare Mittelzone NET.WORK.PLACE
Diese Montageanleitung enthält alle nötigen Informationen zu Montage- und
Umbauvorgängen für die modulare Mittelzone „NET.WORK.PLACE".
Die einzelnen Schritte sind, soweit erforderlich, gekennzeichnet und die un-
terschiedlichen Werkzeuge dargestellt.

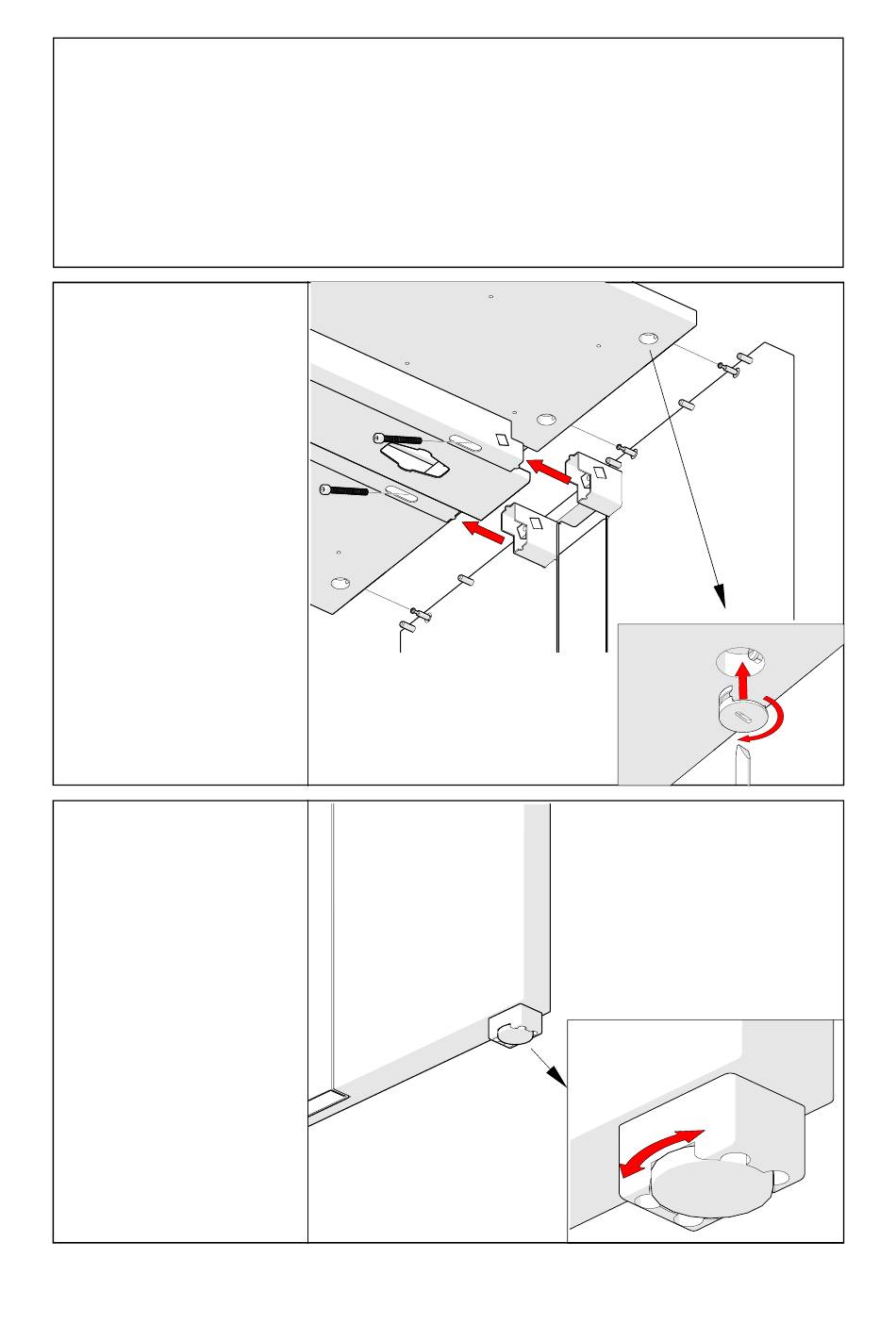

1. Brückentisch mit
Stahlrahmen,
Tischwange montieren
Exzenterbolzen und Dübel
(a) in Wange einbringen und
Wange an Tischplatte set-
zen.
Längstraversen mittels Zylin-
derschrauben (b) an Wange
montieren, mit Hilfe eines
Sechskantschlüssels festzie-
hen (24 Nm).
Exzenter (c) einsetzen und
verriegeln. Abdeckung auf
Exzenter setzen (ohne Abb.).
2. Brückentisch allge-
mein, Höhe ausrich-
ten
Mittels Drehrad (a) am Fuß-
steller kann das Möbel in
der Höhe ausgerichtet wer-
den.
(b)
3
(a)
(c)
(a)
