Conrad 1000175 Bedienungsanleitung

SATA 5-Port Multiplier-Karte
Best.-Nr. 1000175
Bestimmungsgemäße Verwendung
Das Produkt ist zum Anschluss an einen SATA-Controller mit Port-Multiplier-Funktion vorgesehen. Bis zu 5
SATA-Festplatten lassen sich so über ein einziges SATA-Kabel betreiben.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das
Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Steckkarte
• Kurzes Slotblech
• Bedienungsanleitung
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist für den Einbau in einen Computer oder ein geeignetes Gehäuse vorgesehen.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

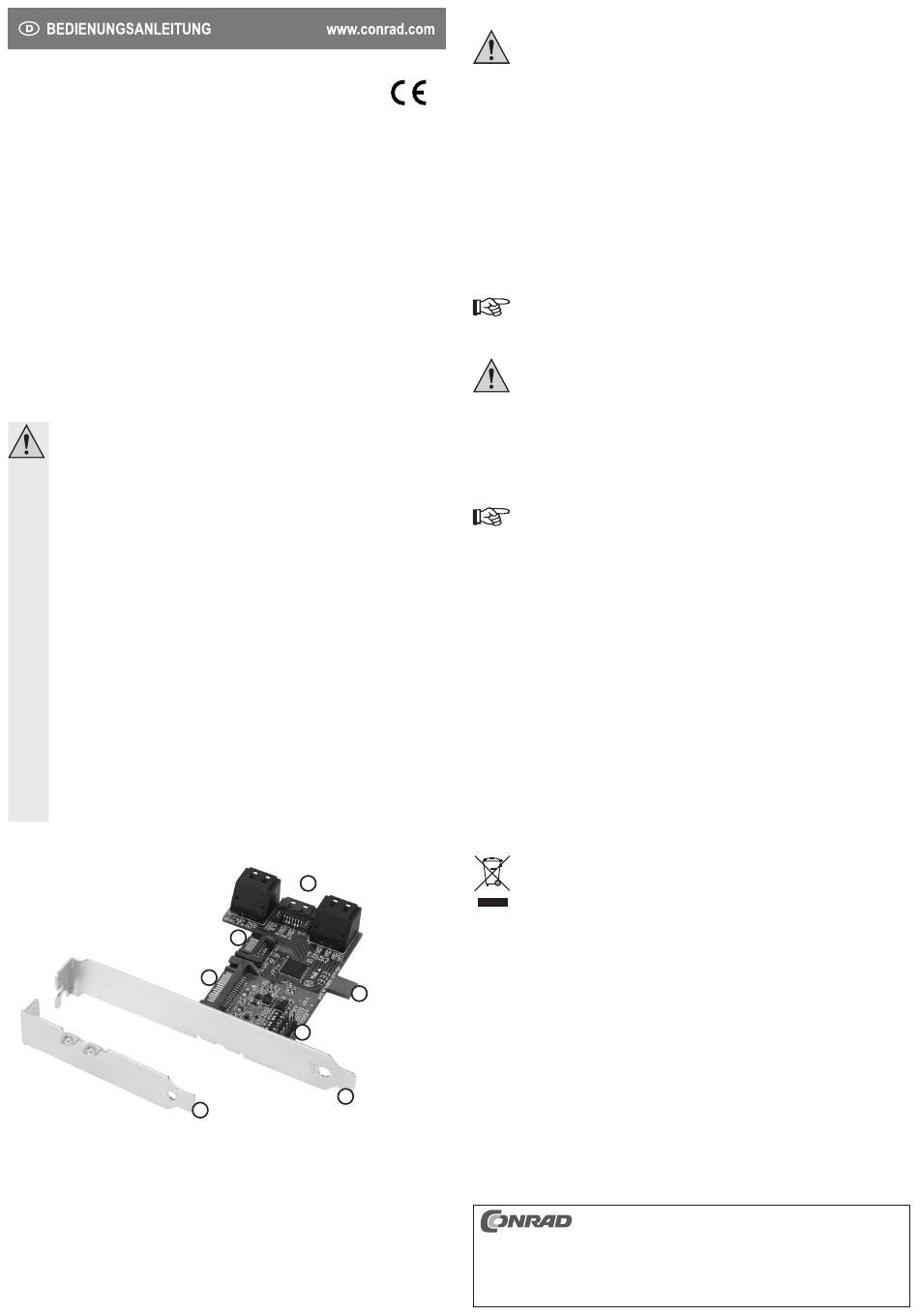

Bedienelemente und Anschlüsse
1 SATA-Buchsen „D-SATA0" bis „D-SATA4"
2 SATA-Anschluss zur Verbindung mit dem SATA-Controller/Mainboard
3 Stromanschluss (mit PC-Netzteil verbinden)
4 Platinenleiste zum Einstecken in PCIe- oder PCI-Slot (keine elektrische Verbindung, sondern nur für
Befestigung im PC)
5 Stiftleisten für den Anschluss von LEDs
6 Slotblech (abnehmbar bzw. austauschbar gegen kurzes Slotblech für niedrige PC-Gehäuse)
7 Kurzes Slotblech
1
2
3
4
5
6
7
Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau von einer
Fachkraft oder einer entsprechenden Fachwerkstatt durchführen.
Durch unsachgemäßen Einbau wird sowohl das Produkt als auch Ihr Computer und alle
Version 03/14
angeschlossenen Geräte beschädigt.
Schalten Sie den Computer oder das externe Laufwerksgehäuse, in welches die Steckkarte
eingebaut werden soll und alle angeschlossenen Geräte aus. Trennen Sie alle Geräte von der
Netzspannung, indem Sie den Netzstecker aus der Steckdose ziehen. Das Ausschalten über
den Ein-/Ausschalter genügt nicht!
• Öffnen Sie das Gehäuse von Computer oder Laufwerksgehäuse.
Um die Steckkarte in einem flachen Computergehäuse einzubauen, liegt ein kurzes Slotblech (7) bei.
Entfernen Sie das lange Slotblech (6) von der Steckkarte und montieren Sie danach das kurze Slotblech.
• Montieren Sie die Steckkarte an einer geeigneten Stelle. Wenn die Steckkarte in einen Computer
eingebaut werden soll, so finden Sie an der Unterseite eine Platinenleiste (4). Diese lässt sich in einen
PCIe- oder PCI-Slot einstecken. Die Platinenleiste hat keinerlei elektrische Kontakte, sie dient nur zur
Befestigung im PC.
• Verbinden Sie den Stromanschluss (3) mit dem Netzteil im PC oder Laufwerksgehäuse, danach die SATA-
Buchsen („D-SATA0" bis „D-SATA4") mit den Festplatten und, falls gewünscht, die Stiftleisten (5) mit den
LEDs.
Die LEDs dienen als Anzeige für Lese-/Schreibzugriffe. Sowohl die 5 Anschlüsse zu den
Festplatten als auch die Verbindung zum SATA-Controller bzw. Mainboard können so
überwacht werden.
• Verbinden Sie zuletzt den SATA-Anschluss (2) mit dem SATA-Controller bzw. Mainboard.
Wichtig!
Verwenden Sie nur einen SATA-Controller, der die Port-Multiplier-Funktion unterstützt.
Andernfalls ist keine Funktion möglich, die an der 5-Port Multiplier-Karte angeschlossenen
Festplatten werden nicht erkannt.
• Verlegen Sie alle Kabel so, dass sie nicht aus den Anschlüssen rutschen können. Fixieren Sie die Kabel,
damit sie nicht in einen Lüfter des Computers gelangen (z.B. Kabelbinder).
• Verschließen Sie den Computer bzw. das Laufwerksgehäuse wieder.
Treiber-Installation, Inbetriebnahme
Es ist kein Treiber für die Multiplier-Karte zu installieren.
Der von Ihnen eingesetzte SATA-Controller muss die Port-Multiplier-Funktion unterstützen, andernfalls wird
keine Festplatte erkannt. In der Regel ist für diesen Betriebsmodus eine Software zu installieren, die dem
SATA-Controller beiliegt.
Die Festplatten, die an der Multiplier-Karte angeschlossen sind, werden erst mit dieser Software nutzbar
und können partitioniert und formatiert werden; vorher erscheinen sie nicht in der Computerverwaltung von
Windows.
Beachten Sie dazu die Bedienungsanleitung zu dem SATA-Controller bzw. Ihrem Mainboard, wie Festplatten
über eine Multiplier-Karte verwendet werden können.
Tipps & Hinweise
• Trennen Sie die Kabelverbindung zwischen dem SATA-Controller und der Multiplier-Karte niemals
während dem Betrieb.
Finden Datenübertragungen auf dem SATA-Port statt, z.B. wenn Daten gelesen/geschrieben werden
bzw. wenn noch Dateien geöffnet sind, und Sie ziehen den Stecker heraus, so besteht die Gefahr von
Datenverlust.
• Beachten Sie die Bedienungsanleitung zu Ihrem SATA-Controller bzw. Mainboard, ob und wie die Port-
Multiplier-Funktion genutzt werden kann. In der Regel ist eine Software zu installieren, die beim SATA-
Controller mitgeliefert wird.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Geeignet für ...................................... 1,5 Gbit/s, 3 Gbit/s und 6 Gbit/s SATA-Geräte
Systemvoraussetzungen .................. Windows® 98SE und höher, Mac OS, Linux
Stromversorgung .............................. über PC-Netzteil
Betriebsbedingungen ........................ +5 bis +50 ºC, 20 – 80 % relative Luftfeuchte
Lagerbedingungen ............................ -25 bis +70 ºC, 15 – 90 % relative Luftfeuchte
Abmessungen (B x H x T) ................ 120 x 20 x 95 mm
Gewicht ............................................. 45 g
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in
Technik und Ausstattung vorbehalten.
© Copyright 2014 by Conrad Electronic SE. V1_0314_02-KV
