Carte d'extension - multiplicateur de port -
à 5 ports avec SATA
Nº de commande 1000175
Utilisation prévue
Le produit est destiné au raccordement à un contrôleur SATA pour une fonction multiplicateur de ports. Il est
donc possible de faire fonctionner jusqu'à 5 disques durs SATA à l'aide d'un seul câble SATA.
Pour des raisons de sécurité et d'homologation (CE), toute transformation et/ou modification du produit
est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, cela risque
d'endommager le produit. Lisez attentivement le mode d'emploi et conservez le. Ne transmettez le produit à
des tiers qu'accompagné de son mode d'emploi.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur. Tous les noms
d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des
propriétaires correspondants. Tous droits réservés.
Contenu d'emballage
• Carte enfichable
• Équerre de slot courte
• Mode d'emploi
Consignes de sécurité
Lisez le mode d'emploi avec attention en étant particulièrement attentif aux consignes de
sécurité. En cas de non-respect des consignes de sécurité et des informations données
dans le présent mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons
toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la
responsabilité/garantie sera alors annulée.
• Le produit est prévu pour une installation dans un ordinateur ou un boîtier conçu à et effet.
• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux
domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet pour enfants
très dangereux.
• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe, de
secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le
d'une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :
- présente des traces de dommages visibles,
- le produit ne fonctionne plus comme il devrait,
- a été stocké pour une période prolongée dans des conditions défavorables ou bien
- a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible
hauteur, l'appareil peut être endommagé.
• Respecter également les informations concernant la sécurité et le mode d'emploi pour les
autres appareils connectés à cet appareil.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su répondre, nous
vous prions de vous adresser à notre service technique ou à un expert.

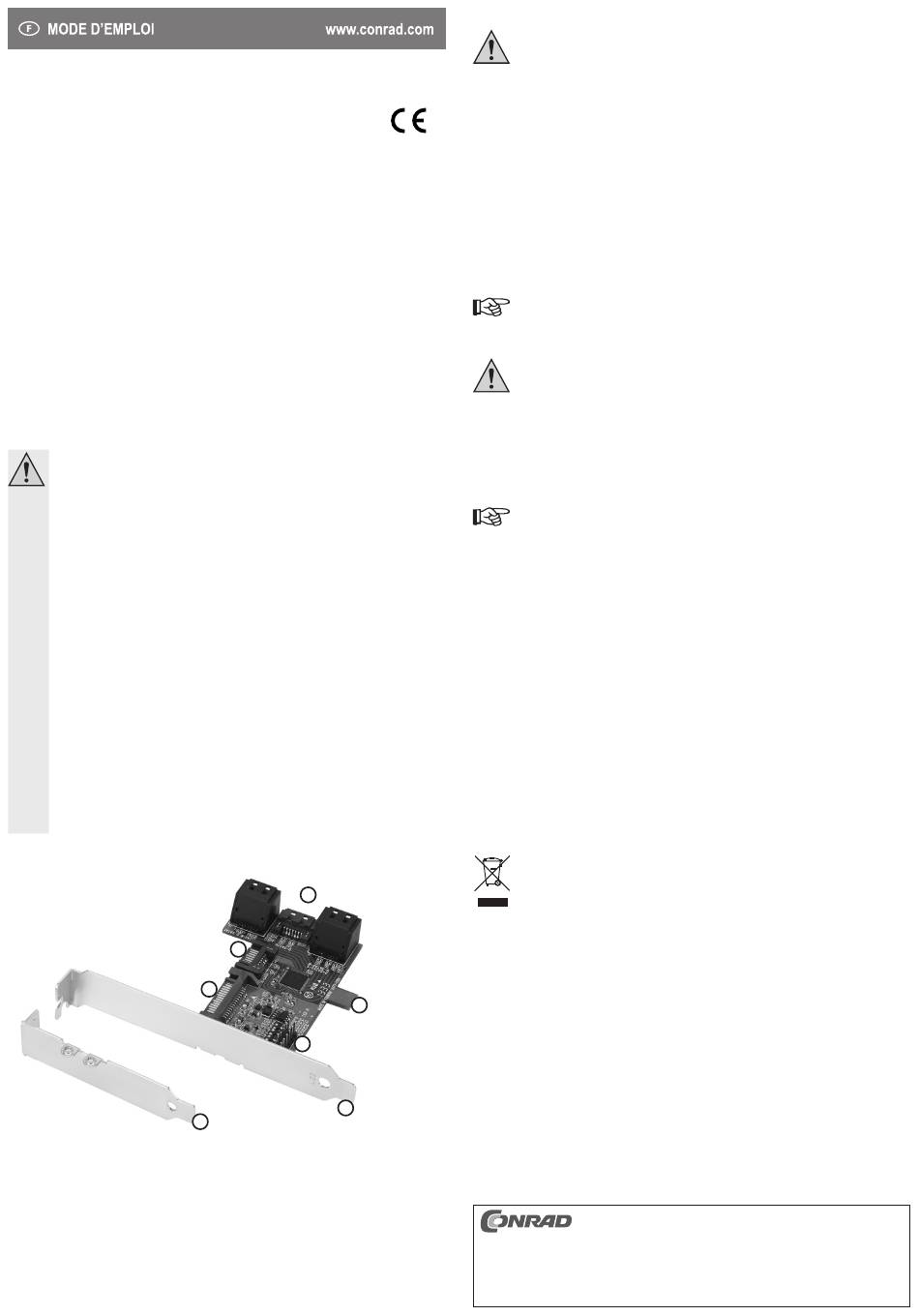

Éléments de commande et raccordements
1 Connecteurs SATA « D-SATA0 » jusqu'à « D-SATA4 »
2 Raccordement SATA pour une connexion au contrôleur SATA/carte mère
3 Raccordement électrique (connexion avec l'alimentation électrique du PC)
4 Carte de circuits imprimés à installer sur une équerre PCIe ou PCI (pas de connexion électrique, mais
seulement pour un montage dans le PC)
5 Connecteurs mâles pour le raccordement des diodes LED
6 Équerre de slot (amovible ou remplaçable contre une équerre de slot courte pour un boîtier de PC bas)
7 Équerre de slot courte
1
2
3
4
5
6
7
Montage
Si vous n'avez pas les connaissances nécessaires pour le montage, faites appel à un
spécialiste ou un service technique spécialisé dans ce genre d'installation.
Une mauvaise installation peut endommager aussi bien le produit que votre ordinateur et tous
Version 03/14
les périphériques connectés.
Éteignez l'ordinateur ou le boîtier du lecteur de disque externe dans lequel la carte enfichable
doit être installée ainsi que tous les périphériques connectés. Déconnectez tous les appareils
de la tension de réseau en débranchant les fiches de secteur des prises de courant. Éteindre
via le bouton marche/arrêt n'est pas suffisant !
• Ouvrez le boîtier de l'ordinateur ou le boîtier du lecteur de disque.
Pour installer la carte enfichable dans un boîtier d'ordinateur plat, utilisez l'équerre de slot courte (7).
Retirez l'équerre de slot longue de la carte (6) enfichable et montez l'équerre de slot courte.
• Installez la carte enfichable dans un endroit approprié. Si la carte enfichable doit être installée dans un
ordinateur, vous trouverez une carte de circuits imprimés sous le dessous (4). Celle-ci se laisse installer
dans un slot PCIe ou PCI. La carte de circuits imprimés n'a aucun contact électrique, elle ne sert qu'à
être fixée dans le PC.
• Branchez le raccordement électrique (3) avec l'alimentation électrique du PC ou le boîtier de lecteur de
disque et ensuite les connecteurs SATA (« D-SATA0 » jusqu'à « D-SATA4 ») avec les disques durs et, le
cas échéant, les connecteurs mâles (5) avec les diodes LED.
Les diodes LED servent comme indicateur pour les accès de lecture/d'écriture. Aussi bien les
5 raccordements aux disques durs qu'aussi la connexion au contrôleur SATA et/ou à la carte
mère peuvent être surveillés.
• Enfin, branchez le raccordement SATA (2) sur le contrôleur SATA et/ou la carte mère.
Important !
Utilisez seulement un contrôleur SATA qui supporte la fonction multiplicatrice de port. Dans
le cas contraire, aucune opération n'est possible ; les disques durs connectés à la carte
d'extension à 5 ports ne seront pas détectés.
• Positionnez tous les câbles de sorte qu'ils ne glissent pas des raccordements. Fixez les câbles afin qu'ils
ne glissent pas vers le ventilateur de l'ordinateur (par exemple, avec des attaches câble).
• Refermez l'ordinateur et/ou le boîtier du lecteur de disque.
Installation des pilotes, mise en service
Il n'est pas nécessaire d'installer des pilotes pour la carte d'extension – multiplicateur de port.
Aucun disque dur ne sera détecté si le contrôleur SATA que vous avez inséré ne supporte pas la fonction
multiplicatrice de port. En général, un logiciel disponible avec le contrôleur SATA doit être installé pour ce
mode de fonctionnement.
Les disques durs qui sont connectés à la carte d'extension - multiplicateur de port seront utilisables
seulement avec ce logiciel et peuvent être partitionnés et formatés ; auparavant, ils ne figurent pas dans la
gestion de l'ordinateur de Windows.
Veuillez vous référer au mode d'emploi du contrôleur SATA et/ou de votre carte mère afin de vérifier comment
des disques durs peuvent être utilisés via une carte d'extension – multiplicateur de port.
Conseils et instructions
• Ne débranchez jamais le câble de connexion entre le contrôleur SATA et la carte d'extension –
multiplicateur de port pendant le fonctionnement.
Si des transferts de données sont effectués sur le port SATA, par exemple lorsque des données sont en
cours de lecture/d'écriture ou s'il y a encore des fichiers ouverts, et que vous débranchez la fiche, il existe
un risque de perte de données.
• Veuillez consulter le mode d'emploi de votre contrôleur SATA et/ou carte mère, pour découvrir si et
comment vous pouvez utiliser la fonction multiplicateur de port. En général, l'installation d'un logiciel livré
avec le contrôleur SATA est nécessaire.
Elimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec
les ordures ménagères.
En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.
Caractéristiques techniques
Convient pour ................................... appareils SATA 1,5 Gbit/s, 3 Gbit/s et 6 Gbit/s
Systèmes requis ............................... Windows® 98SE et supérieur, Mac OS, Linux
Alimentation en courant .................... sur l'alimentation électrique du PC
Conditions de service ....................... +5 à +50 ºC, 20 – 80 % d'humidité relative
Conditions de stockage .................... -25 à +70 ºC, 15 – 90 % d'humidité relative
Dimensions (L x H x P) ..................... 120 x 20 x 95 mm
Poids ................................................. 45 g
Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex.
photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une
autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve
de modifications techniques et de l'équipement.
© Copyright 2014 par Conrad Electronic SE.
V1_0314_02-KV
