Redflow ZBM 1 Kurzanleitung
Inhaltszusammenfassung für Redflow ZBM 1
- Seite 22 Deutsch Kurzanleitung ZBM 2015 Inhaltsverzeichnis Über dieses Dokument ..........................21 Bestandteile des ZBM ..........................21 2.1. ZBM (Zinc Bromide Module) ....................... 21 2.2. Module Management System (MMS) ....................22 2.3. Analoger Strangsteckverbinder ......................22 2.4. Netzkabel ............................22 Setup und Anschluss des ZBM ........................23 Sicherheit ..............................
-
Seite 23: Über Dieses Dokument

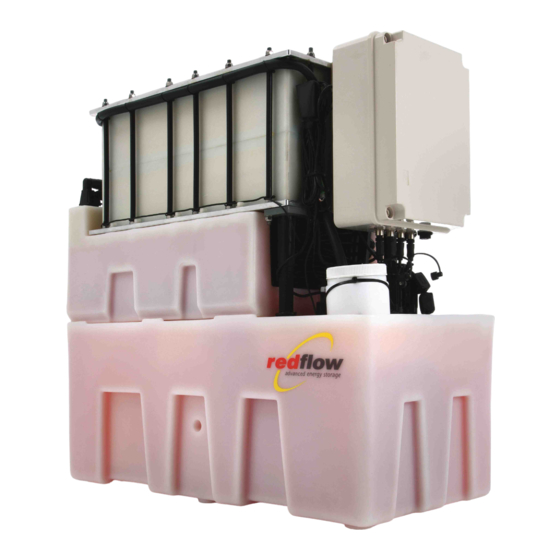

1. Über dieses Dokument Dieses Dokument ist eine Kurzanleitung für die Zinkbromid-Batterie von Redflow, kurz ZBM (Zinc Bromide Module). Sie stellt Informationen zur Ausrichtung, Installation und Sicherheit des ZBM bereit. Umfassendere Hinweise zum ZBM und dem Inhalt dieser Anleitung finden Sie in der ZBM-Installations- und Betriebsanleitung. -
Seite 24: Module Management System (Mms)
2.2. Module Management System (MMS) Das MMS-System enthält eine Reihe von Schaltkreisen, die für den korrekten Betrieb des ZBM erforderlich sind (wie z.B. der Selbstwartungszyklus und Verbindungen zum externen System), und ermöglicht die Kommunikation mit dem ZBM über das MODBUS-Protokoll. Anweisungen für den Anschluss an das ZBM- Kommunikationsprotokoll finden Sie in der ZBM-Installations- und Betriebsanleitung. -
Seite 25: Setup Und Anschluss Des Zbm
Kein Handshake Bei Verwendung eines Laptops kann dies mithilfe eines RJ45/USB-Konverter- und Ethernetkabels erzielt werden. Der Laptop sollte die ClusterMonitor-Software von Redflow ausführen (die zudem die Labview Runtime Engine erfordert, die online herunterladbar ist) und gemäß dem ClusterMonitor-Handbuch Step 10 konfigurieren. - Seite 26 (wird nicht mit dem ZBM mitgeliefert). Für die ersten Tests des ZBM/ZBM2 sollte ein Netzgerät mit einer 48V-Nennspannung und mindestens 10-40A bei 54-58VDC , an der Batterieseite angeschlossen werden. Für den ZBM3 sollte ein Netzgerät mit 60V-Nennspannung und mindestens 10-40A bei 59- 63VDC an der Batterieseite angeschlossen werden.
- Seite 27 Klicken Sie auf „Ausführungsmodus“ (Run Mode) und die Ausführungsmodus-LED leuchtet hellgrün. Abbildung4: ClusterMonitor-Batterie-Service-Bildschirm Wenn das ZBM gelagert oder für längere Zeit nicht in Betrieb genommen werden soll, wird der Stilllegungsmodus (Decommission Mode) empfohlen. Wenn sich das ZBM in einem hohen Ladezustand befindet und für kurze Zeit nicht geladen oder entladen wird, wird der Float-Modus empfohlen.
-
Seite 28: Sicherheit
4. Sicherheit Für den Betrieb des ZBM gelten die folgenden allgemeinen Sicherheitsbestimmungen. • Alle Verbindungen sollten von qualifizierten Elektrikern mithilfe von Werkzeugen durchgeführt werden, die isolierte Griffe haben. • In der Nähe des ZBM darf nicht geraucht werden. • Prüfen Sie, ob alle Verbindungen auf die erforderlichen Drehmomentwerte angezogen sind (siehe Abschnitt 3 sowie die ZBM-Installations- und Betriebsanleitung). -
Seite 29: Persönliche Schutzausrüstung (Psa)
4.3. Persönliche Schutzausrüstung (PSA) In unmittelbarer Umgebung des ZBM ist keine spezielle PSA erforderlich. Die nachstehende oder eine gleichwertige PSA ist jedoch für die Handhabung von Elektrolyt oder die Beseitigung von auslaufendem Elektrolyt erforderlich. • Atemschutzmaske: Vorgefertigte Moldex-Halbgesichts-Atemschutzmaske mit Kassetten gegen mehrere Gase/Dämpfe (erhältlich von Protector Alsafe, www.protectoralsafe.com.au: Produktcode 8602A, Teilenummer 0109 0268. -
Seite 30: Zbm-Batteriespannungsgefahr
ZBMs sollten in Übereinstimmung mit dem Batterie-Elektrolyt-Datensicherheitsblatt von Redflow transportiert werden, das in der ZBM-Installations- und Betriebsanleitung zu finden ist. Es ist jedoch zu beachten, dass der Transport von nassen ZBMs den lokalen und internationalen Vorschriften entsprechen muss. Wenn möglich, sollten ZBMs in einem Bereich transportiert werden, indem eine zusätzliche Sicherheitseinrichtung wie... - Seite 31 [END OF DOCUMENT] Downloaded from www.Manualslib.com manuals search engine...
