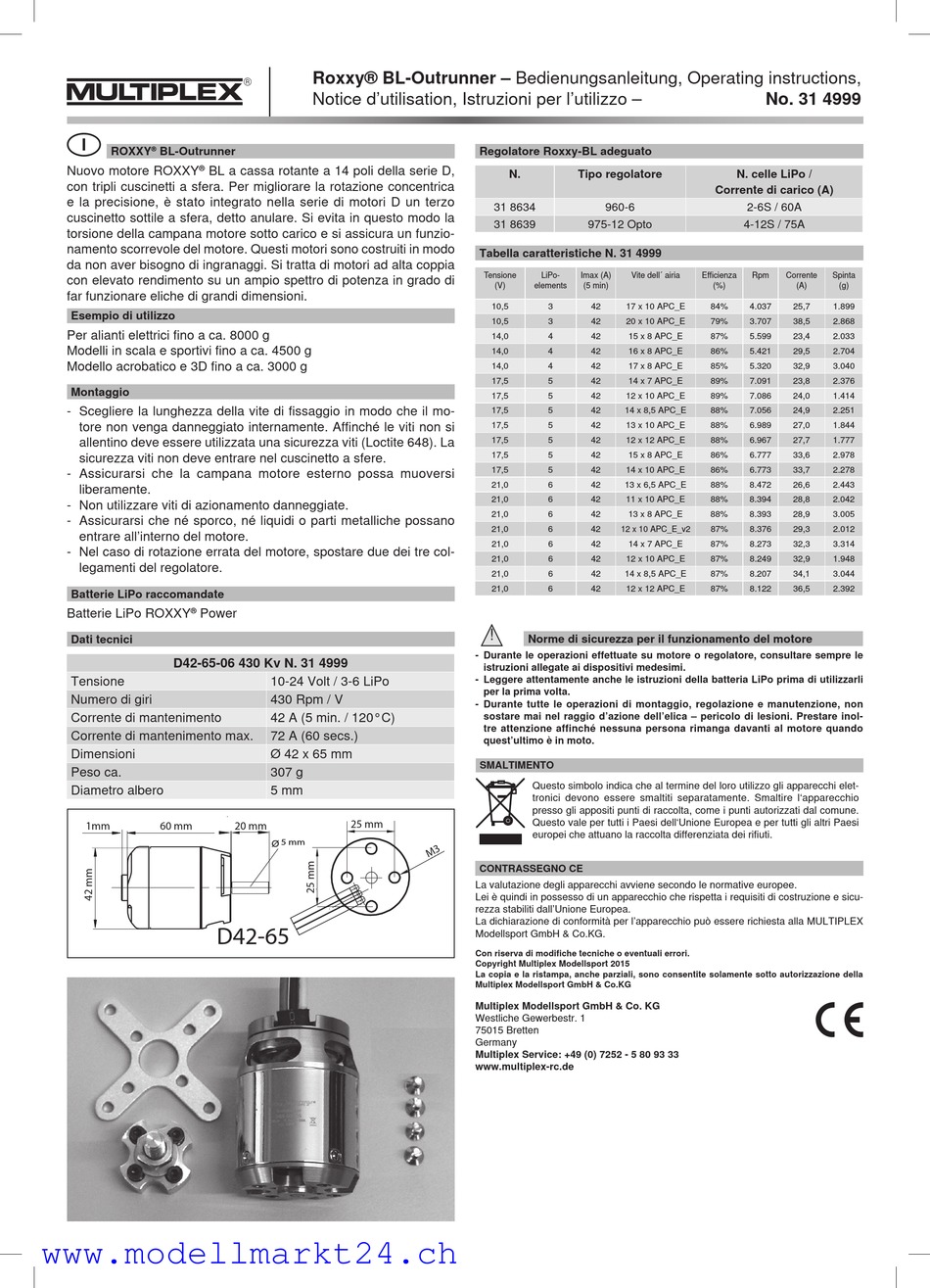

ROXXY
BL-Outrunner
®
®
Nuovo motore ROXXY
BL a cassa rotante a 14 poli della serie D,
con tripli cuscinetti a sfera. Per migliorare la rotazione concentrica
e la precisione, è stato integrato nella serie di motori D un terzo
cuscinetto sottile a sfera, detto anulare. Si evita in questo modo la
torsione della campana motore sotto carico e si assicura un funzio-
namento scorrevole del motore. Questi motori sono costruiti in modo
da non aver bisogno di ingranaggi. Si tratta di motori ad alta coppia
con elevato rendimento su un ampio spettro di potenza in grado di
far funzionare eliche di grandi dimensioni.
Esempio di utilizzo
Per alianti elettrici fino a ca. 8000 g
Modelli in scala e sportivi fino a ca. 4500 g
Modello acrobatico e 3D fino a ca. 3000 g
Montaggio
- Scegliere la lunghezza della vite di fissaggio in modo che il mo-
tore non venga danneggiato internamente. Affinché le viti non si
allentino deve essere utilizzata una sicurezza viti (Loctite 648). La
sicurezza viti non deve entrare nel cuscinetto a sfere.
- Assicurarsi che la campana motore esterno possa muoversi
liberamente.
- Non utilizzare viti di azionamento danneggiate.
- Assicurarsi che né sporco, né liquidi o parti metalliche possano
entrare all'interno del motore.
- Nel caso di rotazione errata del motore, spostare due dei tre col-
legamenti del regolatore.
Batterie LiPo raccomandate
Batterie LiPo ROXXY
®
Power
Dati tecnici
D42-65-06 430 Kv N. 31 4999
Tensione
Numero di giri
Corrente di mantenimento
Corrente di mantenimento max.
Dimensioni
Peso ca.
Diametro albero
1mm
60 mm
www.modellmarkt24.ch
www.modellmarkt24.ch
Roxxy® BL-Outrunner – Bedienungsanleitung, Operating instructions,
Notice d'utilisation, Istruzioni per l'utilizzo –
10-24 Volt / 3-6 LiPo
430 Rpm / V
42 A (5 min. / 120°C)
72 A (60 secs.)
Ø 42 x 65 mm
307 g
5 mm
25 mm
20 mm
5 mm
D42-65
Regolatore Roxxy-BL adeguato
N.
Tipo regolatore
31 8634
960-6
31 8639
975-12 Opto
Tabella caratteristiche N. 31 4999
Tensione
LiPo-
Imax (A)
Vite dell´ airia
(V)
elements
(5 min)
10,5
3
42
17 x 10 APC_E
10,5
3
42
20 x 10 APC_E
14,0
4
42
15 x 8 APC_E
14,0
4
42
16 x 8 APC_E
14,0
4
42
17 x 8 APC_E
17,5
5
42
14 x 7 APC_E
17,5
5
42
12 x 10 APC_E
17,5
5
42
14 x 8,5 APC_E
17,5
5
42
13 x 10 APC_E
17,5
5
42
12 x 12 APC_E
17,5
5
42
15 x 8 APC_E
17,5
5
42
14 x 10 APC_E
21,0
6
42
13 x 6,5 APC_E
21,0
6
42
11 x 10 APC_E
21,0
6
42
13 x 8 APC_E
21,0
6
42
12 x 10 APC_E_v2
21,0
6
42
14 x 7 APC_E
21,0
6
42
12 x 10 APC_E
21,0
6
42
14 x 8,5 APC_E
21,0
6
42
12 x 12 APC_E
!
Norme di sicurezza per il funzionamento del motore
- Durante le operazioni effettuate su motore o regolatore, consultare sempre le
istruzioni allegate ai dispositivi medesimi.
- Leggere attentamente anche le istruzioni della batteria LiPo prima di utilizzarli
per la prima volta.
- Durante tutte le operazioni di montaggio, regolazione e manutenzione, non
sostare mai nel raggio d'azione dell'elica – pericolo di lesioni. Prestare inol-
tre attenzione affinché nessuna persona rimanga davanti al motore quando
quest'ultimo è in moto.
SMALTIMENTO
Questo simbolo indica che al termine del loro utilizzo gli apparecchi elet-
tronici devono essere smaltiti separatamente. Smaltire l'apparecchio
presso gli appositi punti di raccolta, come i punti autorizzati dal comune.
Questo vale per tutti i Paesi dell'Unione Europea e per tutti gli altri Paesi
europei che attuano la raccolta differenziata dei rifiuti.
CONTRASSEGNO CE
La valutazione degli apparecchi avviene secondo le normative europee.
Lei è quindi in possesso di un apparecchio che rispetta i requisiti di costruzione e sicu-
rezza stabiliti dall'Unione Europea.
La dichiarazione di conformità per l'apparecchio può essere richiesta alla MULTIPLEX
Modellsport GmbH & Co.KG.
Con riserva di modifiche tecniche o eventuali errori.
Copyright Multiplex Modellsport 2015
La copia e la ristampa, anche parziali, sono consentite solamente sotto autorizzazione della
Multiplex Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
No. 31 4999
N. celle LiPo /
Corrente di carico (A)
2-6S / 60A
4-12S / 75A
Efficienza
Rpm
Corrente
Spinta
(%)
(A)
(g)
84%
4.037
25,7
1.899
79%
3.707
38,5
2.868
87%
5.599
23,4
2.033
86%
5.421
29,5
2.704
85%
5.320
32,9
3.040
89%
7.091
23,8
2.376
89%
7.086
24,0
1.414
88%
7.056
24,9
2.251
88%
6.989
27,0
1.844
88%
6.967
27,7
1.777
86%
6.777
33,6
2.978
86%
6.773
33,7
2.278
88%
8.472
26,6
2.443
88%
8.394
28,8
2.042
88%
8.393
28,9
3.005
87%
8.376
29,3
2.012
87%
8.273
32,3
3.314
87%
8.249
32,9
1.948
87%
8.207
34,1
3.044
87%
8.122
36,5
2.392
