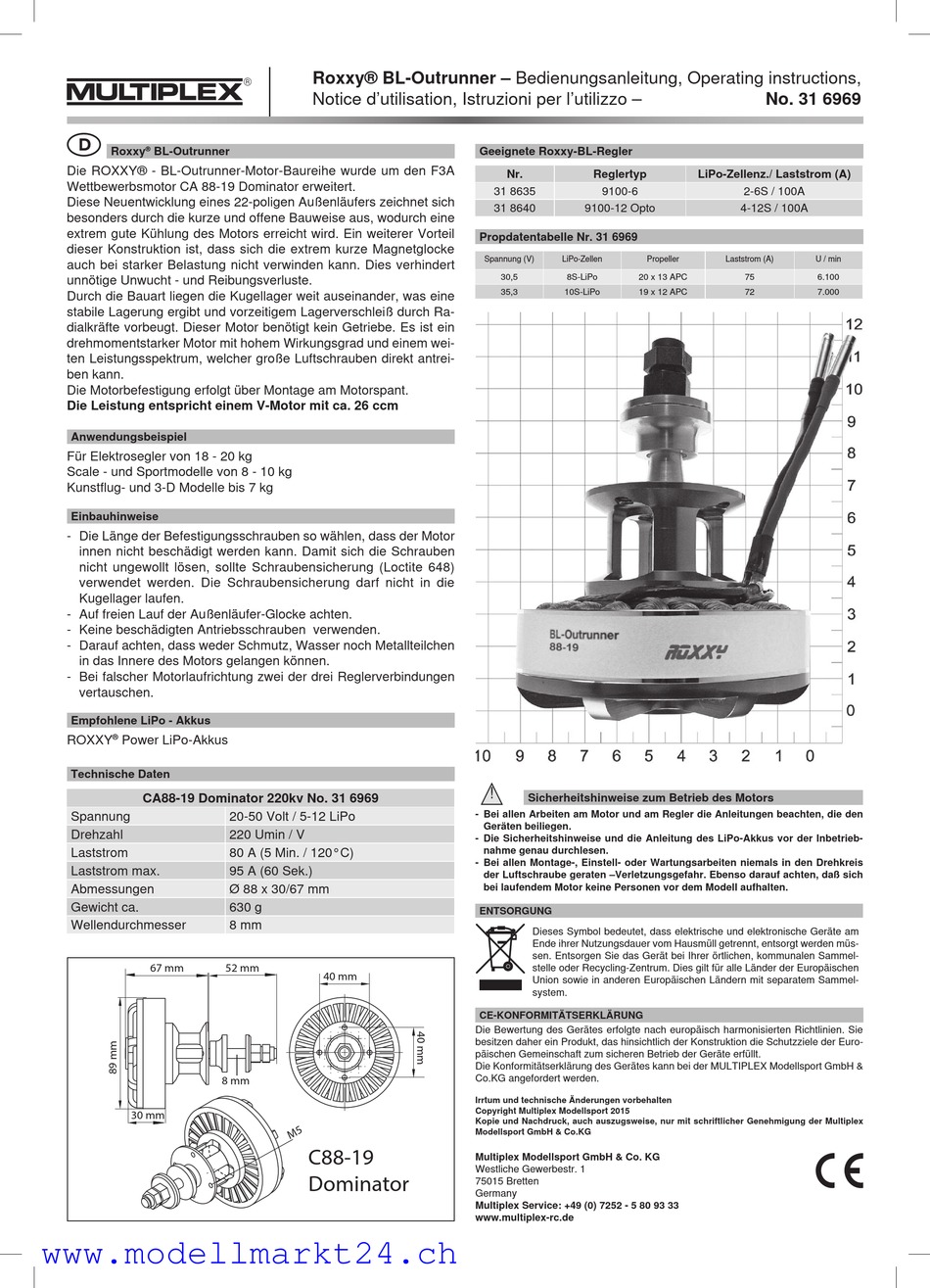

D
Roxxy BL-Outrunner
®
Die ROXXY® - BL-Outrunner-Motor-Baureihe wurde um den F3A
Wettbewerbsmotor CA 88-19 Dominator erweitert.
Diese Neuentwicklung eines 22-poligen Außenläufers zeichnet sich
besonders durch die kurze und offene Bauweise aus, wodurch eine
extrem gute Kühlung des Motors erreicht wird. Ein weiterer Vorteil
dieser Konstruktion ist, dass sich die extrem kurze Magnetglocke
auch bei starker Belastung nicht verwinden kann. Dies verhindert
unnötige Unwucht - und Reibungsverluste.
Durch die Bauart liegen die Kugellager weit auseinander, was eine
stabile Lagerung ergibt und vorzeitigem Lagerverschleiß durch Ra-
dialkräfte vorbeugt. Dieser Motor benötigt kein Getriebe. Es ist ein
drehmomentstarker Motor mit hohem Wirkungsgrad und einem wei-
ten Leistungsspektrum, welcher große Luftschrauben direkt antrei-
ben kann.
Die Motorbefestigung erfolgt über Montage am Motorspant.
Die Leistung entspricht einem V-Motor mit ca. 26 ccm
Anwendungsbeispiel
Für Elektrosegler von 18 - 20 kg
Scale - und Sportmodelle von 8 - 10 kg
Kunstflug- und 3-D Modelle bis 7 kg
Einbauhinweise
- Die Länge der Befestigungsschrauben so wählen, dass der Motor
innen nicht beschädigt werden kann. Damit sich die Schrauben
nicht ungewollt lösen, sollte Schraubensicherung (Loctite 648)
verwendet werden. Die Schraubensicherung darf nicht in die
Kugellager laufen.
- Auf freien Lauf der Außenläufer-Glocke achten.
- Keine beschädigten Antriebsschrauben verwenden.
- Darauf achten, dass weder Schmutz, Wasser noch Metallteilchen
in das Innere des Motors gelangen können.
- Bei falscher Motorlaufrichtung zwei der drei Reglerverbindungen
vertauschen.
Empfohlene LiPo - Akkus
ROXXY ® Power LiPo-Akkus
Technische Daten
CA88-19 Dominator 220kv No. 31 6969
Spannung
Drehzahl
Laststrom
Laststrom max.
Abmessungen
Gewicht ca.
Wellendurchmesser
67 mm
30 mm
www.modellmarkt24.ch www.modellmarkt24.ch
Roxxy® BL-Outrunner – Bedienungsanleitung, Operating instructions,
Notice d'utilisation, Istruzioni per l'utilizzo –
20-50 Volt / 5-12 LiPo
220 Umin / V
80 A (5 Min. / 120°C)
95 A (60 Sek.)
Ø 88 x 30/67 mm
630 g
8 mm
52 mm
40 mm
8 mm
C88-19
Dominator
Geeignete Roxxy-BL-Regler
Nr. Reglertyp
31 8635 9100-6
31 8640 9100-12 Opto
Propdatentabelle Nr. 31 6969
Spannung (V) LiPo-Zellen Propeller
30,5 8S-LiPo 20 x 13 APC
35,3 10S-LiPo 19 x 12 APC
!
Sicherheitshinweise zum Betrieb des Motors
- Bei allen Arbeiten am Motor und am Regler die Anleitungen beachten, die den
Geräten beiliegen.
- Die Sicherheitshinweise und die Anleitung des LiPo-Akkus vor der Inbetrieb-
nahme genau durchlesen.
- Bei allen Montage-, Einstell- oder Wartungsarbeiten niemals in den Drehkreis
der Luftschraube geraten –Verletzungsgefahr. Ebenso darauf achten, daß sich
bei laufendem Motor keine Personen vor dem Modell aufhalten.
ENTSORGUNG
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am
Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müs-
sen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammel-
stelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen
Union sowie in anderen Europäischen Ländern mit separatem Sammel-
system.
CE-KONFORMITÄTSERKLÄRUNG
Die Bewertung des Gerätes erfolgte nach europäisch harmonisierten Richtlinien. Sie
besitzen daher ein Produkt, das hinsichtlich der Konstruktion die Schutzziele der Euro-
päischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.
Die Konformitätserklärung des Gerätes kann bei der MULTIPLEX Modellsport GmbH &
Co.KG angefordert werden.
Irrtum und technische Änderungen vorbehalten
Copyright Multiplex Modellsport 2015
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Multiplex
Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
No. 31 6969
LiPo-Zellenz./ Laststrom (A)
2-6S / 100A
4-12S / 100A
Laststrom (A) U / min
75 6.100
