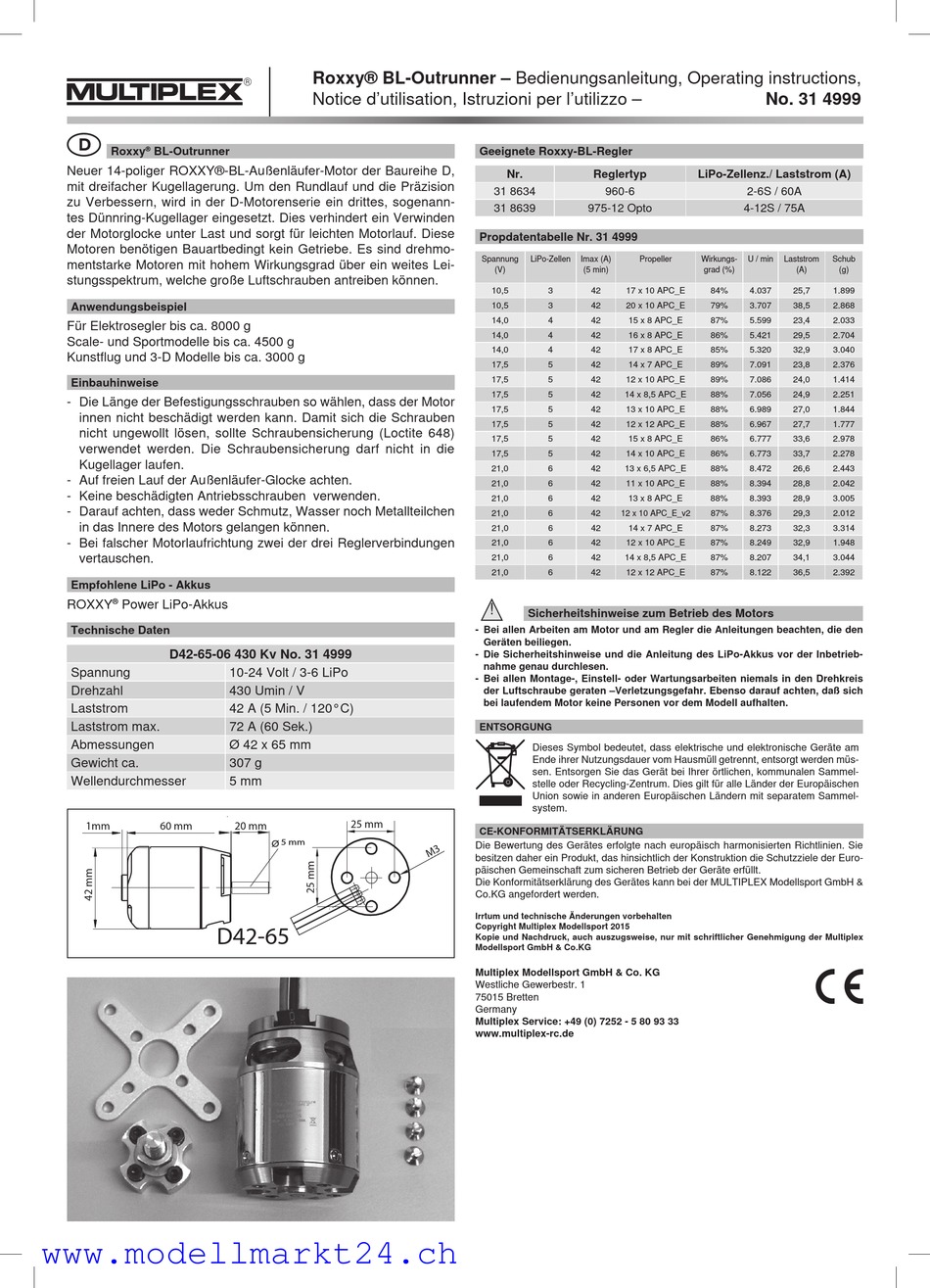

Multiplex Roxxy BL-Outrunner Bedienungsanleitung

D
Roxxy BL-Outrunner
®
Neuer 14-poliger ROXXY®-BL-Außenläufer-Motor der Baureihe D,
mit dreifacher Kugellagerung. Um den Rundlauf und die Präzision
zu Verbessern, wird in der D-Motorenserie ein drittes, sogenann-
tes Dünnring-Kugellager eingesetzt. Dies verhindert ein Verwinden
der Motorglocke unter Last und sorgt für leichten Motorlauf. Diese
Motoren benötigen Bauartbedingt kein Getriebe. Es sind drehmo-
mentstarke Motoren mit hohem Wirkungsgrad über ein weites Lei-
stungsspektrum, welche große Luftschrauben antreiben können.
Anwendungsbeispiel
Für Elektrosegler bis ca. 8000 g
Scale- und Sportmodelle bis ca. 4500 g
Kunstflug und 3-D Modelle bis ca. 3000 g
Einbauhinweise
- Die Länge der Befestigungsschrauben so wählen, dass der Motor
innen nicht beschädigt werden kann. Damit sich die Schrauben
nicht ungewollt lösen, sollte Schraubensicherung (Loctite 648)
verwendet werden. Die Schraubensicherung darf nicht in die
Kugellager laufen.
- Auf freien Lauf der Außenläufer-Glocke achten.
- Keine beschädigten Antriebsschrauben verwenden.
- Darauf achten, dass weder Schmutz, Wasser noch Metallteilchen
in das Innere des Motors gelangen können.
- Bei falscher Motorlaufrichtung zwei der drei Reglerverbindungen
vertauschen.
Empfohlene LiPo - Akkus
ROXXY ® Power LiPo-Akkus
Technische Daten
D42-65-06 430 Kv No. 31 4999
Spannung
Drehzahl
Laststrom
Laststrom max.
Abmessungen
Gewicht ca.
Wellendurchmesser
1mm 60 mm
www.modellmarkt24.ch www.modellmarkt24.ch
Roxxy® BL-Outrunner – Bedienungsanleitung, Operating instructions,
Notice d'utilisation, Istruzioni per l'utilizzo –
10-24 Volt / 3-6 LiPo
430 Umin / V
42 A (5 Min. / 120°C)
72 A (60 Sek.)
Ø 42 x 65 mm
307 g
5 mm
25 mm
20 mm
5 mm
D42-65
Geeignete Roxxy-BL-Regler
Nr. Reglertyp
31 8634 960-6
31 8639 975-12 Opto
Propdatentabelle Nr. 31 4999
Spannung LiPo-Zellen Imax (A) Propeller
(V) (5 min)
10,5 3 42 17 x 10 APC_E
10,5 3 42 20 x 10 APC_E
14,0 4 42 15 x 8 APC_E
14,0 4 42 16 x 8 APC_E
14,0 4 42 17 x 8 APC_E
17,5 5 42 14 x 7 APC_E
17,5 5 42 12 x 10 APC_E
17,5 5 42 14 x 8,5 APC_E
17,5 5 42 13 x 10 APC_E
17,5 5 42 12 x 12 APC_E
17,5 5 42 15 x 8 APC_E
17,5 5 42 14 x 10 APC_E
21,0 6 42 13 x 6,5 APC_E
21,0 6 42 11 x 10 APC_E
21,0 6 42 13 x 8 APC_E
21,0 6 42 12 x 10 APC_E_v2
21,0 6 42 14 x 7 APC_E
21,0 6 42 12 x 10 APC_E
21,0 6 42 14 x 8,5 APC_E
21,0 6 42 12 x 12 APC_E
!
Sicherheitshinweise zum Betrieb des Motors
- Bei allen Arbeiten am Motor und am Regler die Anleitungen beachten, die den
Geräten beiliegen.
- Die Sicherheitshinweise und die Anleitung des LiPo-Akkus vor der Inbetrieb-
nahme genau durchlesen.
- Bei allen Montage-, Einstell- oder Wartungsarbeiten niemals in den Drehkreis
der Luftschraube geraten –Verletzungsgefahr. Ebenso darauf achten, daß sich
bei laufendem Motor keine Personen vor dem Modell aufhalten.
ENTSORGUNG
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am
Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müs-
sen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammel-
stelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen
Union sowie in anderen Europäischen Ländern mit separatem Sammel-
system.
CE-KONFORMITÄTSERKLÄRUNG
Die Bewertung des Gerätes erfolgte nach europäisch harmonisierten Richtlinien. Sie
besitzen daher ein Produkt, das hinsichtlich der Konstruktion die Schutzziele der Euro-
päischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.
Die Konformitätserklärung des Gerätes kann bei der MULTIPLEX Modellsport GmbH &
Co.KG angefordert werden.
Irrtum und technische Änderungen vorbehalten
Copyright Multiplex Modellsport 2015
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Multiplex
Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
No. 31 4999
LiPo-Zellenz./ Laststrom (A)
2-6S / 60A
4-12S / 75A
Wirkungs- U / min Laststrom Schub
grad (%) (A) (g)
84% 4.037 25,7 1.899
79% 3.707 38,5 2.868
87% 5.599 23,4 2.033
86% 5.421 29,5 2.704
85% 5.320 32,9 3.040
89% 7.091 23,8 2.376
89% 7.086 24,0 1.414
88% 7.056 24,9 2.251
88% 6.989 27,0 1.844
88% 6.967 27,7 1.777
86% 6.777 33,6 2.978
86% 6.773 33,7 2.278
88% 8.472 26,6 2.443
88% 8.394 28,8 2.042
88% 8.393 28,9 3.005
87% 8.376 29,3 2.012
87% 8.273 32,3 3.314
87% 8.249 32,9 1.948
87% 8.207 34,1 3.044
87% 8.122 36,5 2.392
