D

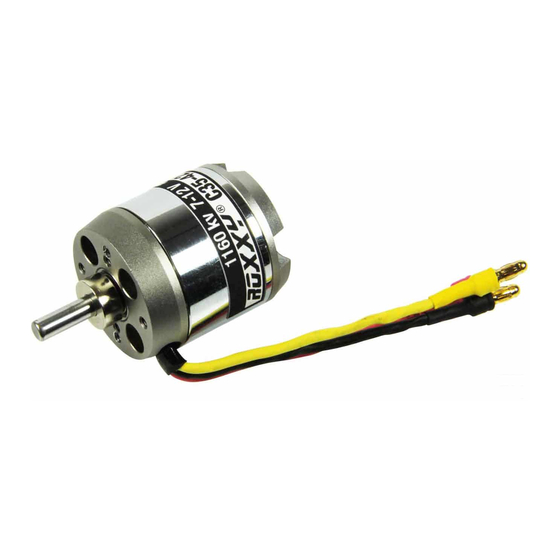

Roxxy BL-Outrunner
®
Moderner 14-poliger ROXXY®-BL-Außenläufer-Motor der Baureihe D,
mit dreifacher Kugellagerung. Um den Rundlauf und die Präzision
zu verbessern, wird in der D-Motorenserie ein drittes, sogenann-
tes Dünnring-Kugellager eingesetzt. Dies verhindert ein Verwinden
der Motorglocke unter Last und sorgt für leichten Motorlauf. Diese
Motoren benötigen Bauartbedingt kein Getriebe. Es sind drehmo-
mentstarke Motoren mit hohem Wirkungsgrad über ein weites Lei-
stungsspektrum, welche große Luftschrauben antreiben können.
Anwendungsbeispiel
Für Elektrosegler von 14 - 17 kg
Scale- und Sportmodelle 8 - 9kg
Kunstflug- und 3-D Modelle bis 6 kg
Elektro Heli mit Rotor Ø 120 - 130 cm
Einbauhinweise
- Die Länge der Befestigungsschrauben so wählen, dass der Motor
innen nicht beschädigt werden kann. Damit sich die Schrauben
nicht ungewollt lösen, sollte Schraubensicherung (Loctite 648)
verwendet werden. Die Schraubensicherung darf nicht in die
Kugellager laufen.
- Auf freien Lauf der Außenläufer-Glocke achten.
- Keine beschädigten Antriebsschrauben verwenden.
- Darauf achten, dass weder Schmutz, Wasser noch Metallteilchen
in das Innere des Motors gelangen können.
- Bei falscher Motorlaufrichtung zwei der drei Reglerverbindungen
vertauschen.
Empfohlene LiPo - Akkus
ROXXY Power LiPo-Akkus
®
Technische Daten
D63-72-200 kV No. 31 4992
Spannung 20-50 Volt / 5-12 LiPo
Drehzahl 200 Umin / V
70 A (5 Min.)
Laststrom
Laststrom max. 82 A (60 Sek.)
Abmessungen Ø 63 x 72 mm
Gewicht ca. 696 g
Wellendurchmesser 8 mm
D63-72-230 kV No. 31 4993
Spannung 20-50 Volt / 5-12 LiPo
Drehzahl 230 Umin / V
75 A (5 Min.)
Laststrom
Laststrom max. 86 A (60 Sek.)
Abmessungen Ø 63 x 72 mm
Gewicht ca. 700 g
Wellendurchmesser 8 mm
1mm 69mm 20mm
D63-72
Ersatzwelle Nr.: 31 6372
Roxxy® BL-Outrunner – Bedienungsanleitung, Operating instructions,
Notice d'utilisation, Istruzioni per l'utilizzo –
40 mm
8mm
Geeignete Roxxy-BL-Regler
Nr. Reglertyp
31 8635 9100-6
31 8640 9100-12 Opto
Luftschraubenempfehlung für No. 31 4992
10S-LiPo 22 x 8 - 23 x 8
8S-LiPo 22 x 10
Luftschraubenempfehlung für No. 31 4993
10S-LiPo 20 x 13, 22 x 8 oder 19 x 13 - 15
!
Sicherheitshinweise zum Betrieb des Motors
- Bei allen Arbeiten am Motor und am Regler die Anleitungen beachten, die den
Geräten beiliegen.
- Die Sicherheitshinweise und die Anleitung des LiPo-Akkus vor der Inbetrieb-
nahme genau durchlesen.
- Bei allen Montage-, Einstell- oder Wartungsarbeiten niemals in den Drehkreis
der Luftschraube geraten –Verletzungsgefahr. Ebenso darauf achten, daß sich
bei laufendem Motor keine Personen vor dem Modell aufhalten.
ENTSORGuNG
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am
Ende ihrer Nutzungsdauer vom Hausmüll getrennt, entsorgt werden müs-
sen. Entsorgen Sie das Gerät bei Ihrer örtlichen, kommunalen Sammel-
stelle oder Recycling-Zentrum. Dies gilt für alle Länder der Europäischen
Union sowie in anderen Europäischen Ländern mit separatem Sammel-
system.
CE-KONFORMITÄTSERKLÄRuNG
Dieses Produkt entspricht der Richtlinie 2011/65/EU - RoHS.
Irrtum und technische Änderungen vorbehalten
Copyright Multiplex Modellsport 2015
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der Multiplex
Modellsport GmbH & Co.KG
Multiplex Modellsport GmbH & Co. KG
Westliche Gewerbestr. 1
75015 Bretten
Germany
Multiplex Service: +49 (0) 7252 - 5 80 93 33
www.multiplex-rc.de
No. 31 4992, 314993
LiPo-Zellenz./ Laststrom (A)
2-6S / 100A
4-12S / 100A
