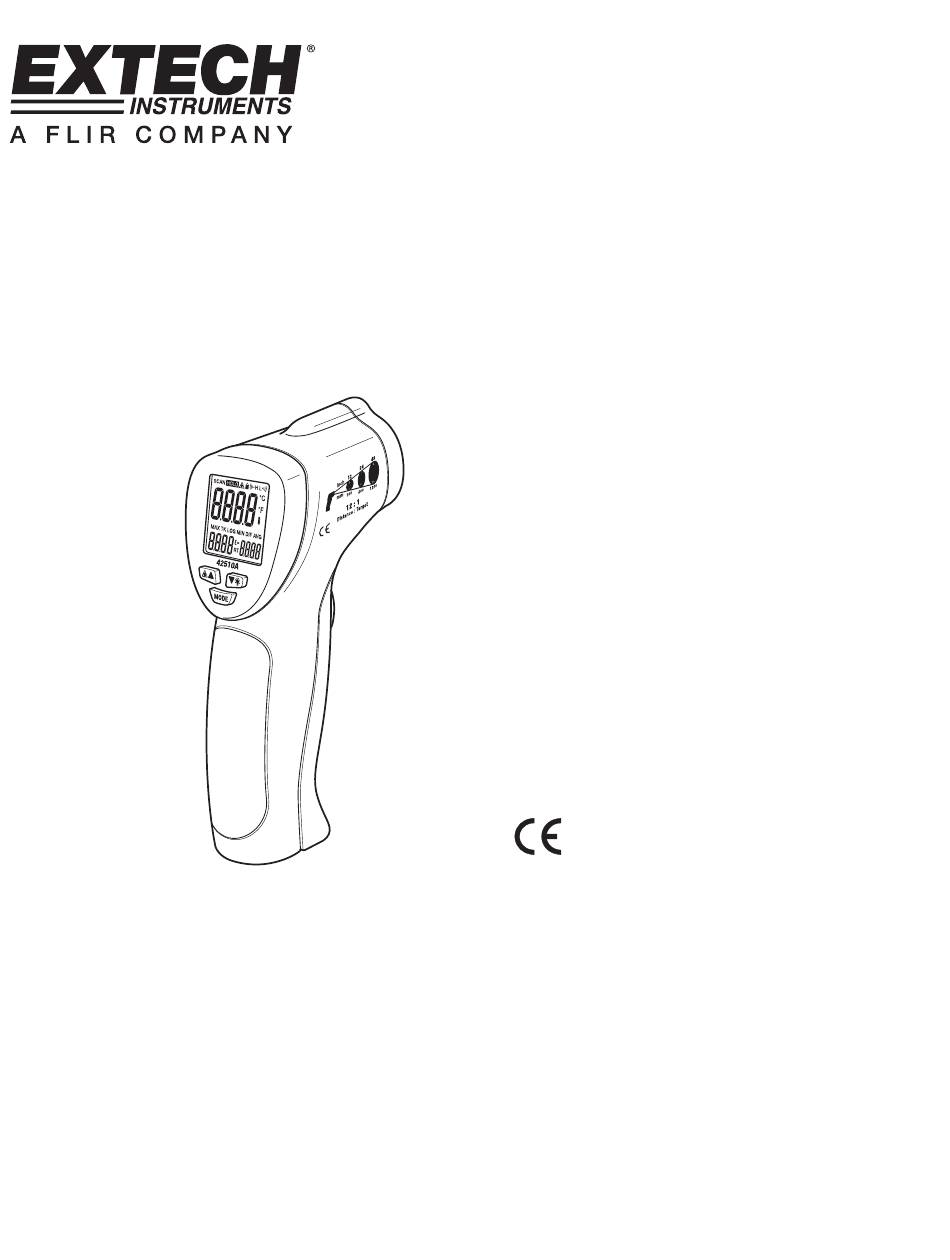

Benutzerhandbuch Mini-Infrarot-Thermometer mit erweitertem Messbereich und Laserpointer MODELL 42510A...
Seite 2
Einführung Wir gratulieren Ihnen zum Erwerb des IR-Thermometers Modell 42510A. Dieses Infrarot- Thermometer führt kontaktfreie Temperaturmessungen bis zu 650 C durch. Mithilfe einer Funktion zur Emissionseinstellung ist das IR-Thermometer in der Lage die Temperatur aller Oberflächen zu messen. Der eingebaute Laserpointer erhöht die Zielgenauigkeit, wobei das hintergrundbeleuchtete Display sowie die praktischen Drucktasten eine komfortable und ergonomische Bedienung ermöglichen.
Seite 3
Funktionstasten (Laser) Taste und ▲ (UP) Pfeiltaste (Hintergrundlicht) Taste und ▼ (DOWN) Pfeiltaste Taste MODE Beschreibung des Bildschirms SCAN, Messung in Bearbeitung HOLD, letzter Messwert auf dem Bildschirm „eingefroren“ Laserpointer aktiviert Messfunktion Lock aktiviert Oberer Alarmgrenzwert (H) Unterer Alarmgrenzwert (L) Temperatureinheit C oder F Haupttemperaturanzeige Niedrig-Batterie-Symbol...
Bedienungshinweise Temperaturmessung 1. Halten Sie das Messgerät am Griff und zielen Sie auf die zu messende Oberfläche. 2. Drücken und halten Sie den Mess-Schalter zum Anschalten des Geräts und zur Durchführen der Messung. Der angezeigte Temperaturwert ändert sich beim Anzielen verschiedener Gegenstände.
Seite 5
Die Optionen der Taste MODE Die Taste MODE dient als Zugang zu den Programmierfunktionen „Emissionseinstellung“, „Auswahl der Maßeinheiten“, „Anzeigenfunktion MAX-MIN“, „Messfunktion Lock“ und „Obere und untere Alarmgrenzwerte“. 1. Drücken und lösen Sie den Mess-Schalter. 2. Während der Anzeige des Symbols HOLD auf dem Bildschirm, drücken Sie die Taste MODE zur Aktivierung des Programmiermodus und zur Auswahl und Aktivierung einer der folgenden Funktionen.
Seite 6
Messfunktion Lock Durch Auswahl der Funktion LOCK wird die Automatische-Abschalt-Funktion während der aktuellen Betriebsphase deaktiviert. Diese Funktion eignet sich besonders für Temperaturmessungen über einen längeren Zeitraum und Messungen, welche ohne ständiges Betätigen des Mess-Schalters durchgeführt werden sollen. Das Messgerät aktiviert die Automatische-Abschalt-Funktion erst dann wieder, wenn der Mess-Schalter während einer Messung innerhalb der Messfunktion Lock betätigt wird.
Seite 7
Messfeld Das Messfeld des Geräts beträgt 12:1. Befindet sich das Messgerät beispielsweise in einer Entfernung von 30,5 cm vom Objekt (Messpunkt) entfernt, so muss der Durchmesser des Objektes mindestens 2,54 cm betragen. Andere Entfernungen sind dem Messfeld- Diagramm zu entnehmen. Messungen sollten in der Regel so nah wie möglich am zu messenden Gegenstand durchgeführt werden.
Seite 8
Emissionsfaktoren für geläufige Materialien Zu messendes Emissionsgrad Zu messendes Emissionsgrad Material Material Asphalt 0,90 bis 0,98 Stoff (schwarz) 0,98 Beton 0,94 Haut (Mensch) 0,98 Zement 0,96 Leder 0,75 bis 0,80 Sand 0,90 Holzkohle (Puder) 0,96 Erde 0,92 bis 0,96 Lack 0,80 bis 0,95 Wasser 0,92 bis 0,96...
