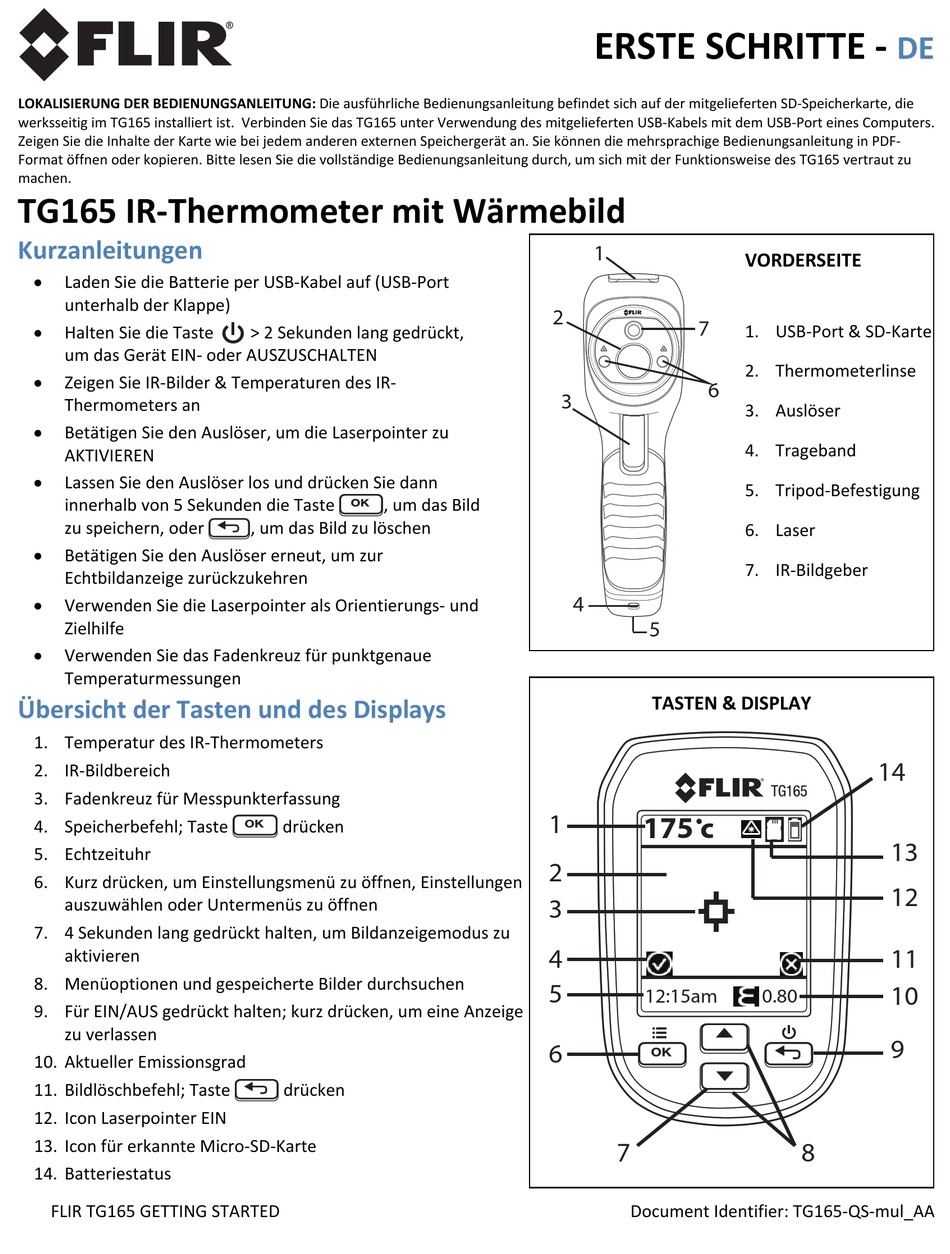

FLIR TG165 Erste Schritte

LOKALISIERUNG DER BEDIENUNGSANLEITUNG: Die ausführliche Bedienungsanleitung befindet sich auf der mitgelieferten SD‐Speicherkarte, die
werksseitig im TG165 installiert ist. Verbinden Sie das TG165 unter Verwendung des mitgelieferten USB‐Kabels mit dem USB‐Port eines Computers.
Zeigen Sie die Inhalte der Karte wie bei jedem anderen externen Speichergerät an. Sie können die mehrsprachige Bedienungsanleitung in PDF‐
Format öffnen oder kopieren. Bitte lesen Sie die vollständige Bedienungsanleitung durch, um sich mit der Funktionsweise des TG165 vertraut zu
machen.

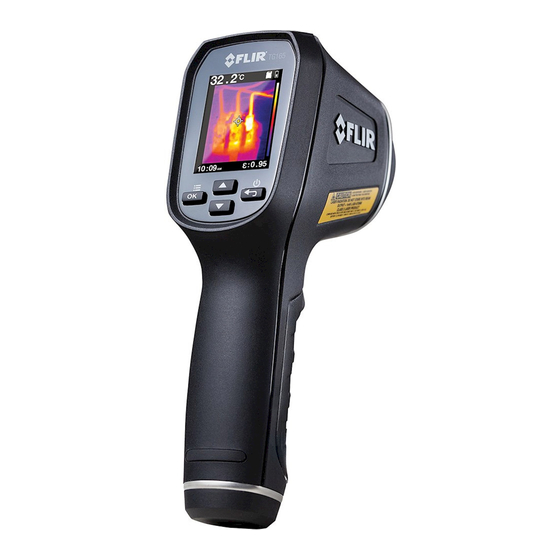

TG165 IR‐Thermometer mit Wärmebild
Kurzanleitungen

Laden Sie die Batterie per USB‐Kabel auf (USB‐Port
unterhalb der Klappe)

Halten Sie die Taste
um das Gerät EIN‐ oder AUSZUSCHALTEN

Zeigen Sie IR‐Bilder & Temperaturen des IR‐
Thermometers an

Betätigen Sie den Auslöser, um die Laserpointer zu
AKTIVIEREN

Lassen Sie den Auslöser los und drücken Sie dann
innerhalb von 5 Sekunden die Taste
zu speichern, oder

Betätigen Sie den Auslöser erneut, um zur
Echtbildanzeige zurückzukehren

Verwenden Sie die Laserpointer als Orientierungs‐ und
Zielhilfe

Verwenden Sie das Fadenkreuz für punktgenaue
Temperaturmessungen
Übersicht der Tasten und des Displays
1. Temperatur des IR‐Thermometers
2. IR‐Bildbereich
3. Fadenkreuz für Messpunkterfassung
4. Speicherbefehl; Taste
5. Echtzeituhr
6. Kurz drücken, um Einstellungsmenü zu öffnen, Einstellungen
auszuwählen oder Untermenüs zu öffnen
7. 4 Sekunden lang gedrückt halten, um Bildanzeigemodus zu
aktivieren
8. Menüoptionen und gespeicherte Bilder durchsuchen
9. Für EIN/AUS gedrückt halten; kurz drücken, um eine Anzeige
zu verlassen
10. Aktueller Emissionsgrad
11. Bildlöschbefehl; Taste
12. Icon Laserpointer EIN
13. Icon für erkannte Micro‐SD‐Karte
14. Batteriestatus
FLIR TG165 GETTING STARTED Document Identifier: TG165‐QS‐mul_AA
> 2 Sekunden lang gedrückt,
, um das Bild
, um das Bild zu löschen
drücken
drücken
ERSTE SCHRITTE ‐
1
2
7
6
3
4
5
TASTEN & DISPLAY
1
175 c
2
3
4
5
12:15am
6
7
DE
VORDERSEITE
1. USB‐Port & SD‐Karte
2. Thermometerlinse
3. Auslöser
4. Trageband
5. Tripod‐Befestigung
6. Laser
7. IR‐Bildgeber
14
13
12
11
10
0.80
9
8
