Inhaltszusammenfassung für FLIR VS290-21

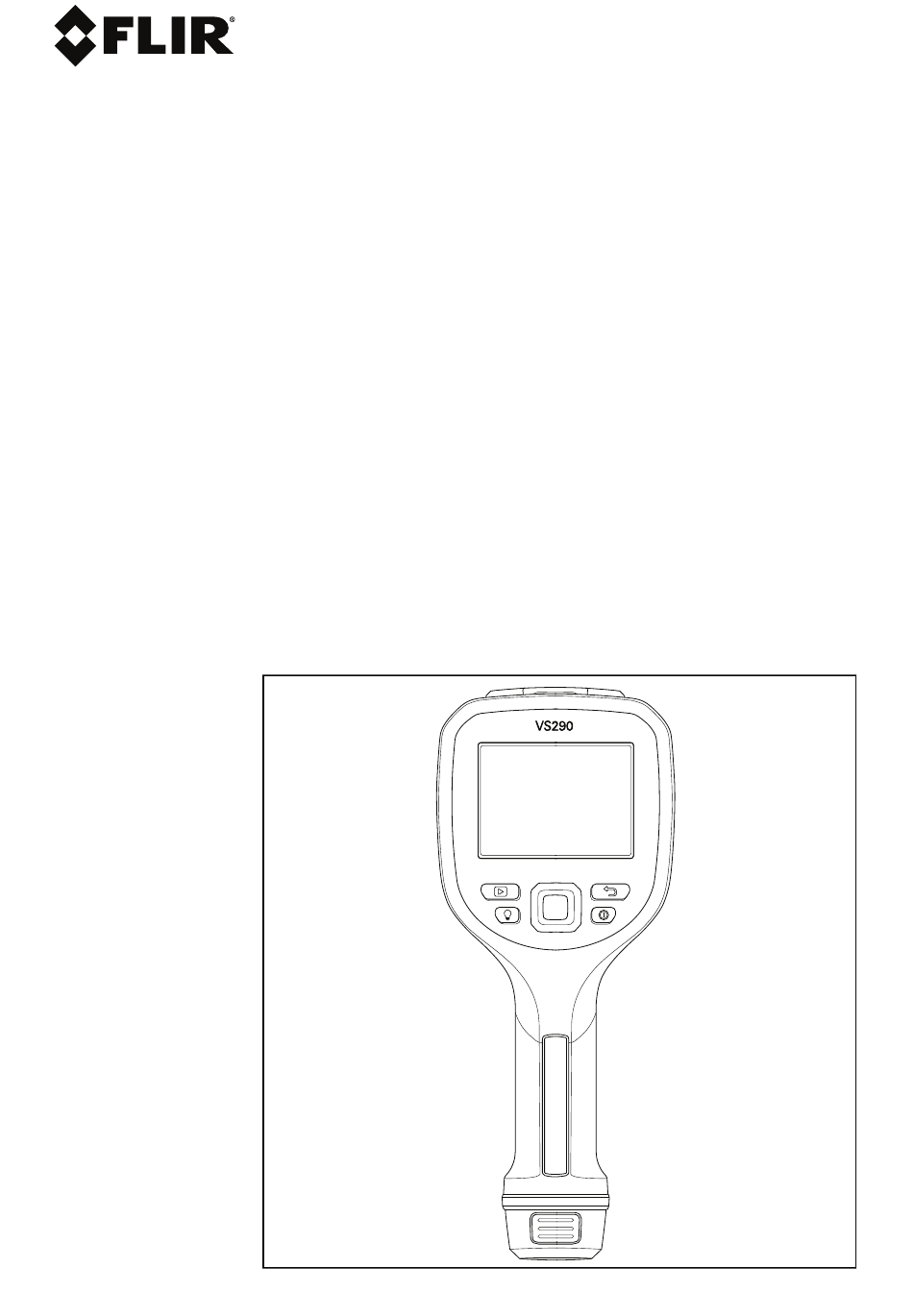

- Seite 1 Kurzanleitung Infrarot-Videoskop-Kit Kit-Nummern VS290–21, VS290–32, VS290–33...
-
Seite 2: 2-10-Garantieverlängerung
Zubehör. Lesen Sie vor der Verwendung bitte die ge- samte Kurzanleitung und das Online-Benutzerhandbuch, die unter folgender Adresse verfügbar sind: https://support.flir.com 1. Legen Sie einen vollständig aufgeladenen Akku in den Griff des VS290–00 ein. 2. Halten Sie die Netztaste etwas länger gedrückt, um das Gerät einzuschalten. -
Seite 3: Sicherheitsinformationen
• Bevor Sie das Gerät in Betrieb nehmen, lesen, verstehen und befolgen Sie unbedingt alle Anweisungen, Gefahrenhinweise, Warnungen, Vorsichtshinweise und Bemerkungen. • FLIR Systems behält sich das Recht vor, die Herstellung von Modellen, Teilen, Zubehör und anderen Artikeln ohne vorherige Ankündigung einzustellen oder deren Spezifikationen zu ändern. -
Seite 4: Laden Des Akkus
LADEN DES AKKUS Dieses Kit wird mit zwei Hochleistungsakkus und einem externen Ladegerät für zwei Akkus geliefert. Legen Sie die Akkus zum Aufla- den in das Ladegerät ein, und schließen Sie es an eine Steckdose PRODUKTBESCHREIBUNGEN VS290–00 Beschreibung 1. Kameradisplay 2. - Seite 5 Beschreibung der Kameramessfühlers 1. Wärmebildkameraobjektiv 2. Digitalkameraobjektiv 3. LED-Arbeitsleuchte 4. Messfühler Beschreibung des Displays 1. Akkustatus 2. WLAN (für spätere Verwendung reserviert) 3. USB aktiv 4. Arbeitsleuchte aktiv 5. Fadenkreuz. Oberflächenpunkt anvisieren (siehe Menü Messmodus) 6. Höchste Temperatur, die im aktuellen Kamerabild erfasst wurde #NAS100055;...
- Seite 6 7. Bereich der ausgewählten Display–Farbpalette. Alarmsignale werden auch hier dargestellt 8. Niedrigste Temperatur, die im aktuellen Kamerabild erfasst wurde 9. Symbole im Hauptmenü 10. MSX-Ausrichtungswerkzeug (VSC-IR32 und VSC-IR33). Weite- re Informationen finden Sie im Menü Ausrichtungsabstand 11. Temperatur des anvisierten Messpunkts. In den Modi Hotspot/ Coldspot zeigt dieser Bereich die MAXIMALE oder MINIMALE Temperatur an PROGRAMMIERMENÜ...
- Seite 7 Bilddetails. MSX oder Digitalkamera sind nicht im Lieferumfang des VSC-IR21 enthalten. Menü Farbpalette Um eine Farbpalette für das Display auszuwählen, drücken Sie die Menütaste auf dem Farbsymbol, und blättern Sie mit den Navi- gationspfeilen. Drücken Sie Menü, wenn Sie die gewünschte Farb- palette ausgewählt haben (Eisen, Regenbogen, Grau, Oberhalb Alarm oder Unterhalb Alarm).
-
Seite 8: Menüeinstellungen
Übersicht des Einstellungen–Menüs Das Menü Einstellungen hat vier Untermenüs: Aufnahmemo- dus, Messparameter, Speicheroptionen und Geräteeinstellungen. Siehe unten. MENÜ EINSTELLUNGEN Untermenü Aufzeichnungsmodus Drücken Sie Menü auf dem Einstellungen–Symbol und erneut im Untermenü Aufnahmemodus. Wählen Sie mit den Navigationsta- sten Video oder Einzelaufnahme aus, und drücken Sie zur Bestäti- gung die Menütaste. -
Seite 9: Arbeiten Mit Bildern Und Video
Seriennummern des Messfühlers und des VS290-00 in diesem Untermenü. • Legen Sie die Sprache, die Uhrzeit/das Datum und die Maßein- heiten fest. • Individuelle Abschaltautomatik (APO) für Kamera und Arbeits- leuchte einstellen. • WLAN konfigurieren oder deaktivieren (für spätere Verwendung reserviert). - Seite 10 Übertragen von Bildern und Videos Schließen Sie das VS290–00 über das mitgelieferte USB-Kabel an einen PC an (der USB-Anschluss befindet sich im oberen Fach des VS290–00), und verwenden Sie dann das VS290–00 wie ein typi- sches externes Speicherlaufwerk. Technische Daten Vollständige Anweisungen finden Sie in der Online–...
- Seite 11 > 5 Stunden (volle Displayhelligkeit und Ar- beitsleuchte EIN) IM LIEFERUMFANG ENTHALTENE AUSRÜSTUNG UND ZUBEHÖR Videoskopanzeige, Kameramessfühler, Akkus (2), Ladegerät, SD-Karte, USB-Kabel, Handgelenkband, Hartschalenkoffer, gedruckte Dokumentation sowie kostenloses Jahresabonnement für die Anwendung FLIR Thermal Stu- dio Standard. Kundendienst Telefonliste des Kundensupports https://support.flir.com/contact Reparatur, Kalibrierung und technischer https://support.flir.com...
- Seite 12 #NAS100055; r. AE/79697/79705; de-DE...
- Seite 14 Customer support http://support.flir.com Copyright © 2021, FLIR Systems, Inc. All rights reserved worldwide. Disclaimer Specifications subject to change without further notice. Models and accessories subject to regional market considerations. License procedures may apply. Products described herein may be subject to US Export Regulations. Please refer to exportquestions@flir.com with any questions.
