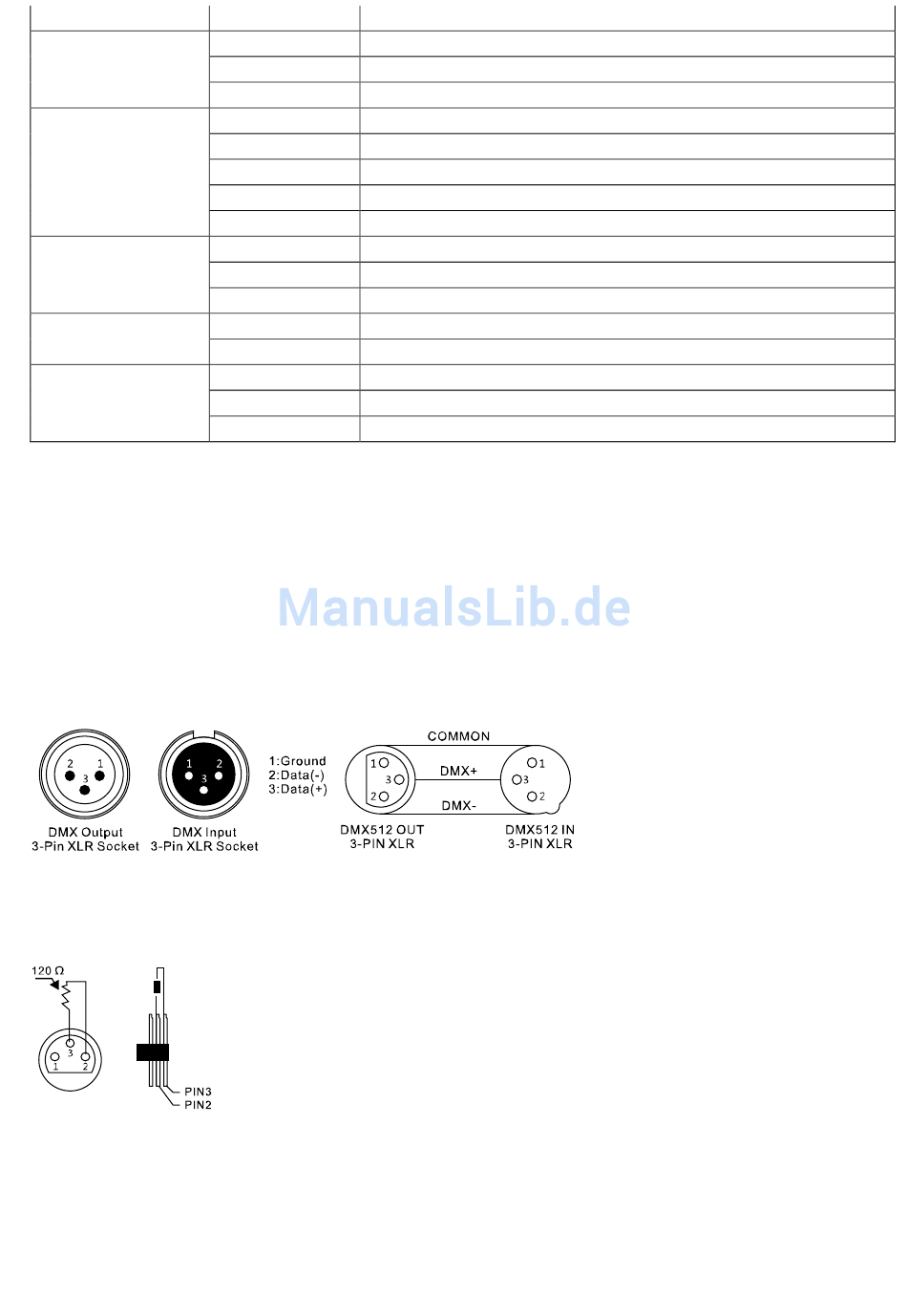

3.4 Verbindungen in der Betriebsart „DMX":
DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten
über eine gemeinsame Steuerleitung.
Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen
DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter,
um eine Reihenschaltung zu bilden
DMX-Anschlüsse:
Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang.
Für Anlagen mit sehr langen DMX-Kabelwegen oder hohen elektrischen Störeinflüssen, wie zum Beispiel in einer
Diskothek, ist es empfehlenswert, einen DMX-Terminator zu verwenden. Der DMX-Abschlusswiderstand wird in
einem XLR-Stecker als 120 Ω Widerstand zwischen Pin 2 und 3 ausgeführt der in die letzte Ausgangsbuchse der
DMX-Linie gesteckt wird.
3.5 Verbindungen in der Betriebsart „Master/Slave":
Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave" konfigurieren, steuert das erste Gerät die
anderen und ermöglicht eine automatische oder von der Musik gesteuerte und synchronisierte Show. Diese
Funktion ist besonders nützlich, um eine Show ohne großen Programmieraufwand zu starten. Verbinden Sie den
10-255
Strobe-Effekt ( langsam → schnell )
0-9
Keine Rotation
10-129
Motor Vorwärtsrotation ( langsam → schnell )
130-255
Motor Rückwärtsrotation
0-9 Blackout (Laser aus)
10-59 Laser Rot an
60-109 Laser Grün an
110-159 Laser Rot + Grün
Wechsel Grün + Rot ( langsam → schnell )
160-255
0-9
Stop
Laser-Motor Vorwärtsrotation ( langsam → schnell )
10-129
130-255
Laser-Motor Rückwärtsrotation ( langsam → schnell )
0-9
Kein Strobe-Effekt
10-255
Strobe-Effekt ( langsam → schnell )
0-9 Keine Funktion
Auto-Programme ( langsam → schnell )
10-119
Sound-Programme ( langsam → schnell )
120-255
( langsam → schnell )
