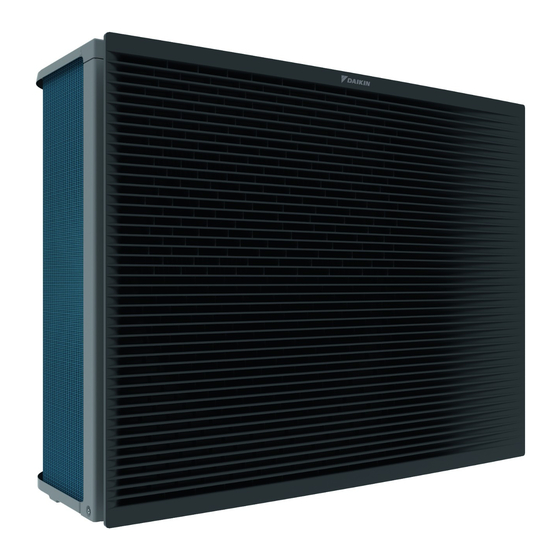

Daikin Altherma 3 H HT EPRA14DAV3 Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Altherma 3 H HT EPRA14DAV3:
- Referenzhandbuch für den monteur (300 Seiten) ,
- Installationsanleitung (24 Seiten) ,
- Referenzhandbuch (304 Seiten)
Verwandte Anleitungen für Daikin Altherma 3 H HT EPRA14DAV3
Inhaltszusammenfassung für Daikin Altherma 3 H HT EPRA14DAV3
- Seite 1 Installationsanleitung Daikin Altherma 3 H HT https://daikintechnicaldatahub.eu EPRA14DAV3 EPRA16DAV3 EPRA18DAV3 EPRA14DAW1 Installationsanleitung EPRA16DAW1 Deutsch Daikin Altherma 3 H HT EPRA18DAW1...
- Seite 2 ≤500 ≤500 General ≥500 ≥1000 ≥300 Top-side obstacle ≤500 ≤500 ≥300 ≥300 ≥1000 ≥150 ≥500 No top-side obstacle ≥500 ≥500 ≥300 ≥100 ≥500 (mm) 3D124412...
- Seite 3 2P586101-1...
- Seite 4 2P586101-1...
-
Seite 5: Inhaltsverzeichnis
Richtlinien zum Anschließen der elektrischen Leitungen ..11 So schließen Sie die elektrischen Leitungen an die Neueste Ausgaben der mitgelieferten Dokumentation können auf der Außeneinheit an ................ 11 regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler 5.3.1 Im Falle von V3-Modellen ........... 11 verfügbar sein. -
Seite 6: Über Die Verpackung
WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin gemäß geltenden gesetzlichen Vorschriften (z. B. den landesweit geltenden Gas- Vorschriften) ausgeführt werden. Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT... -
Seite 7: Montieren Des Außengeräts
(mm) Stellen Sie sicher, dass Sie nicht das Abflussloch in der 3.2.3 Für einen Ablauf sorgen Bodenplatte des Geräts bedecken. Stellen Sie sicher, dass das Kondenswasser wie geplant ablaufen kann. EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1B – 2019.09... -
Seite 8: So Öffnen Sie Das Außengerät
Verformung von Rohrleitungen kann zu einer Fehlfunktion des Geräts führen. GEFAHR: STROMSCHLAGGEFAHR 1 Schließen Sie das Absperrventil (mit integriertem Filter) an den Außengerät-Wassereinlass an und verwenden Sie dabei ein GEFAHR: VERBRENNUNGSGEFAHR Gewindedichtungsmittel. Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1B – 2019.09... -
Seite 9: Wasserkreislauf Befüllen
Einfrieren zu schützen, ist mehr Glykol erforderlich. KEINE Frostschutzventile. Mögliche Folge: Glykol tritt aus Fügen Sie Glykol gemäß der folgenden Tabelle hinzu. den Frostschutz-Ventilen aus. Niedrigste erwartete Schutz vor Platzen Schutz vor Außentemperatur Einfrieren –5°C EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1B – 2019.09... -
Seite 10: So Isolieren Sie Die Wasserleitungen
Wenn Frostschutzventile installiert sind, wählen Sie betragen. KEINEN Mindest-Kühlsollwert unter 7°C (7°C=Standard). Ist der Wert niedriger, können die Frostschutzventile während des Kühlbetriebs geöffnet werden. Weitere Informationen finden Sie im Monteur-Referenzhandbuch. Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1B – 2019.09... -
Seite 11: Über Die Elektrische Konformität
Anschlüsse an und fixieren Sie die Kabel mit Kabelbindern. Siehe: V3-Modellen" [ 4 11] ▪ "5.3.1 Im Falle von W1-Modellen" [ 4 12] ▪ "5.3.2 Im Falle von 5.3.1 Im Falle von V3-Modellen 1 Stromversorgungskabel: EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1B – 2019.09... -
Seite 12: Im Falle Von W1-Modellen
▪ Schließen Sie die Kabel an die Klemmenleiste an. ▪ Fixieren Sie das Kabel mit einem Kabelbinder. Verwenden Sie das werkseitig montierte Kabel. Kabel: 3N+GND Maximaler Betriebsstrom: Siehe Typenschild am Gerät. — Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1B – 2019.09... - Seite 13 ▪ Schließen Sie die Drähte an die Klemmenleiste (stellen Sie sicher, dass die Zahlen mit den Zahlen am Innengerät übereinstimmen) und die Erdungsschraube an. ▪ Fixieren Sie das Kabel mit einem Kabelbinder. Kabel: (3+GND)×1,5 mm² — EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1B – 2019.09...
-
Seite 14: So Positionieren Sie Den Außenluftfühler Am Außengerät Um
Erforderliches Zubehör (mit der Einheit mitgeliefert): Auslassgitter Thermistorbefestigung. Installieren Sie den unteren Teil des Auslassgitters. 1 Setzen Sie die Haken ein. 2 Setzen Sie die Kugelbolzen ein. 3 Fixieren Sie die 2 unteren Schrauben. Click Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1B – 2019.09... -
Seite 15: So Entfernen Sie Das Auslassgitter Und Stellen Das Gitter In Die Sicherheitsposition
2 Entfernen Sie den unteren Teil des Auslassgitters. 7 Setzen Sie die Haken ein. 8 Setzen Sie die Kugelbolzen ein. 4× 3 Drehen Sie den unteren Teil des Auslassgitters. 9 Bringen Sie die 6 verbleibenden Schrauben an. EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1B – 2019.09... -
Seite 16: Inbetriebnahme Des Außengeräts
Sie das Auslassgitter den Lüfter als Schutz vor dem sich drehenden Lüfter bedeckt. Siehe: Auslassgitter" [ 4 14] ▪ "6.2 So installieren Sie das ▪ "6.3 So entfernen Sie das Auslassgitter und stellen das Sicherheitsposition" [ 4 15] Gitter in die Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1B – 2019.09... -
Seite 17: Technische Daten
Kühlen Dämpfer E1HHEX Platten-Wärmetauscher-Heizung Verdichter Lüftermotor S1PH Hochdruckschalter (5,6 MPa) S2PH Hochdruckschalter (4,17 MPa) S1PL Niederdruckschalter S1NPH Hochdrucksensor Elektronisches Expansionsventil (Haupt) Elektronisches Expansionsventil (Einspritzung) Magnetventil (4-Wege-Ventil) Magnetventil (Heißgas-Bypass) Magnetventil (Niederdruck-Bypass) Magnetventil (Flüssigkeitseinspritzung) EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1B – 2019.09... -
Seite 18: Elektroschaltplan: Außengerät
Diodenmodul Legende im Falle von V3-Modellen: V1T~V3T (A1P) Bipolartransistor mit isoliertem Gate (IGBT) Platine (Haupt) X1M, X2M Anschlussleiste Platine (Entstörfilter) Elektronisches Expansionsventil (Haupt) Platine (Kriechstrom) Elektronisches Expansionsventil Platine (ACS) (Einspritzung) Installationsanleitung EPRA14~18DAV3+W1 Daikin Altherma 3 H HT 4P586100-1B – 2019.09... - Seite 19 Thermistor (Verdichterummantelung) Thermistor (Verdichteranschluss) Thermistor (Eintrittswasser) R10T Thermistor (Austrittswasser) R11T Thermistor (Rippe) S1NPH Hochdrucksensor S1PH, S2PH Hochdruckschalter S1PL Niederdruckschalter Stromwandler V1R, V2R (A2P) IGBT-Stromversorgungsmodul V3R (A2P) Diodenmodul X1M, X2M Anschlussleiste EPRA14~18DAV3+W1 Installationsanleitung Daikin Altherma 3 H HT 4P586100-1B – 2019.09...
- Seite 20 4P586100-1 B 0000000Y 4P586100-1B 2019.09...
