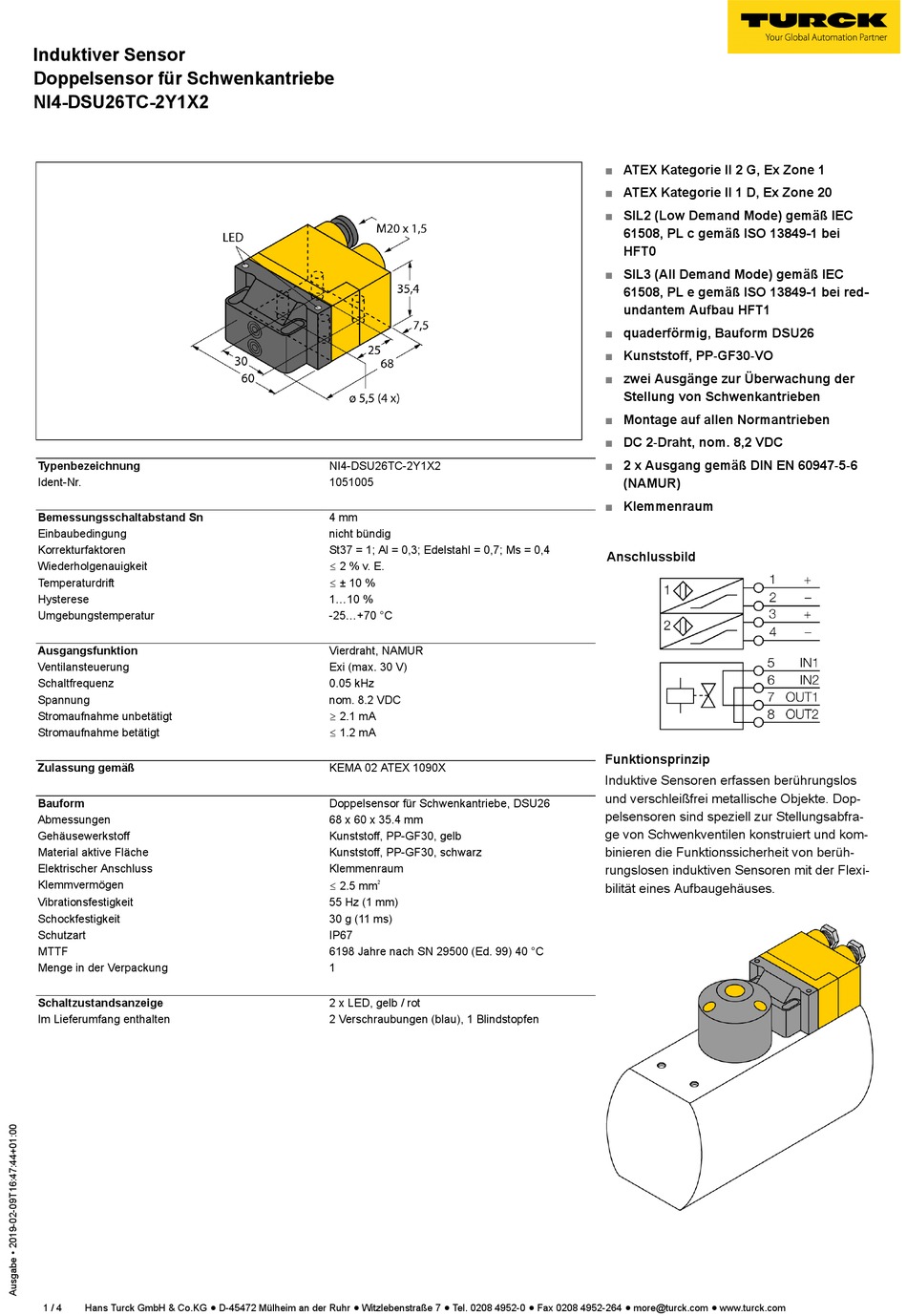

turck NI4-DSU26TC-2Y1X2 Betriebsanleitung

Induktiver Sensor
Doppelsensor für Schwenkantriebe
NI4-DSU26TC-2Y1X2
Typenbezeichnung
Ident-Nr.
Bemessungsschaltabstand Sn
Einbaubedingung
Korrekturfaktoren
Wiederholgenauigkeit
Temperaturdrift
Hysterese
Umgebungstemperatur
Ausgangsfunktion
Ventilansteuerung
Schaltfrequenz
Spannung
Stromaufnahme unbetätigt
Stromaufnahme betätigt
Zulassung gemäß
Bauform
Abmessungen
Gehäusewerkstoff
Material aktive Fläche
Elektrischer Anschluss
Klemmvermögen
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
MTTF
Menge in der Verpackung
Schaltzustandsanzeige
Im Lieferumfang enthalten
1 / 4 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
NI4-DSU26TC-2Y1X2
1051005
4 mm
nicht bündig
St37 = 1; Al = 0,3; Edelstahl = 0,7; Ms = 0,4
ð 2 % v. E.
ð ± 10 %
1...10 %
-25...+70 °C
Vierdraht, NAMUR
Exi (max. 30 V)
0.05 kHz
nom. 8.2 VDC
ï 2.1 mA
ð 1.2 mA
KEMA 02 ATEX 1090X
Doppelsensor für Schwenkantriebe, DSU26
68 x 60 x 35.4 mm
Kunststoff, PP-GF30, gelb
Kunststoff, PP-GF30, schwarz
Klemmenraum
ð 2.5 mm
2
55 Hz (1 mm)
30 g (11 ms)
IP67
6198 Jahre nach SN 29500 (Ed. 99) 40 °C
1
2 x LED, gelb / rot
2 Verschraubungen (blau), 1 Blindstopfen
■ ATEX Kategorie II 2 G, Ex Zone 1
■ ATEX Kategorie II 1 D, Ex Zone 20
■ SIL2 (Low Demand Mode) gemäß IEC
61508, PL c gemäß ISO 13849-1 bei
HFT0
■ SIL3 (All Demand Mode) gemäß IEC
61508, PL e gemäß ISO 13849-1 bei red-
undantem Aufbau HFT1
■ quaderförmig, Bauform DSU26
■ Kunststoff, PP-GF30-VO
■ zwei Ausgänge zur Überwachung der
Stellung von Schwenkantrieben
■ Montage auf allen Normantrieben
■ DC 2-Draht, nom. 8,2 VDC
■ 2 x Ausgang gemäß DIN EN 60947-5-6
(NAMUR)
■ Klemmenraum
Anschlussbild
Funktionsprinzip
Induktive Sensoren erfassen berührungslos
und verschleißfrei metallische Objekte. Dop-
pelsensoren sind speziell zur Stellungsabfra-
ge von Schwenkventilen konstruiert und kom-
binieren die Funktionssicherheit von berüh-
rungslosen induktiven Sensoren mit der Flexi-
bilität eines Aufbaugehäuses.
