Steckernetzteil

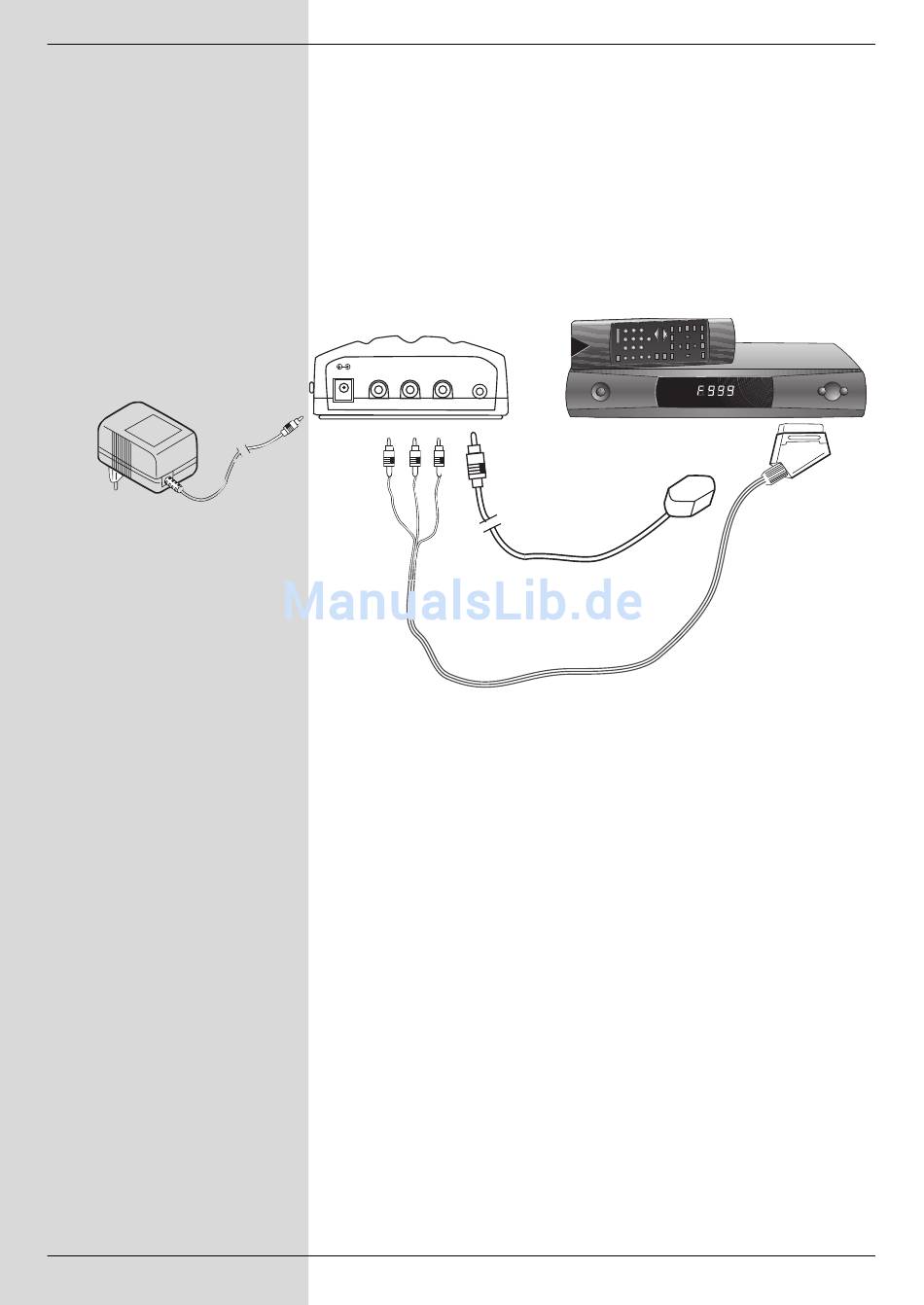

3 Anschluss des SkyFunk MRC Systems
Anschluss des SkyFunk Senders
Sender
Video
L-Audio-R
IR
DC 9V
Adapterkabel (Sender)
>
Verbinden Sie die Cinch-Stecker des beiliegenden
Adapterkabels Scart-Cinch mit der Aufschrift Sender
mit dem SkyFunk MRC Sender. Beachten Sie dabei,
dass Sie jeweils die Stecker und Buchsen mit gleicher
Farbe miteinander verbinden.
>
Verbinden Sie die IR-Verlängerung mit der der Buchse
IR des SkyFunk MRC
Senders.
Die IR-Verlängerung sollte so plaziert werden, dass
"Blickkontakt" mit dem IR-Fenster (meistens in der
Nähe der Anzeige von Geräten angebracht) der
Videoquelle besteht. Nur so ist die Übertragung der
Fernbediensignale gewährleistet.
>
Nachdem Sie alle zuvor genannten Verbindungen her-
gestellt haben, verbinden Sie das beiliegende
Steckernetzteil mit der Buchse DC 9V des SkyFunk
MRC Senders.
>
Verbinden Sie den Scart-Stecker des Adapterkabels
mit der Aufschrift Sender mit der Scart-Buchse der
Videoquelle, deren Signale Sie übertragen möchten.
